Detalhes dos produtos

Para casa > produtos >

PWB de alta frequência Taconic da placa de circuito TLF-35 impresso TLF-35 RF

produtos

PWB de alta frequência Taconic da placa de circuito TLF-35 impresso TLF-35 RF

MOQ:	1
preço:	USD 2.88-6.99 per piece
embalagem padrão:	Vácuo
Período de entrega:	4-5 dias de trabalho
método de pagamento:	T/T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Technologies Limited

Certificação

Número do modelo

BIC-XXXX-V1.31

Número de camadas:

1 camada, 2 camadas, 4 camadas.

Cola Epoxy de vidro:

TLF-35

Altura final do PWB:

0.8mm, 1.6mm

Folha final externo:

0.5oz, 1oz, 2oz

Revestimento de superfície:

Cobre desencapado, HASL, ENIG, lata etc. da imersão.

Cor da máscara da solda:

Etc. verde, branco, preto.

Cor da legenda componente:

Etc. verde, branco, preto.

Teste:

Expedição prévia do teste elétrico de 100%

Quantidade de ordem mínima:

Preço:

USD 2.88-6.99 per piece

Detalhes da embalagem:

Vácuo

Tempo de entrega:

4-5 dias de trabalho

Termos de pagamento:

T/T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Olá! todos,

Hoje, nós falamos sobre PWB TLF-35 de alta frequência.

TLF-35 Taconic é estratificações orgânico-cerâmicas que é baseado no reforço de vidro tecido. É um resultado dos ambos tecnologia cerâmica da suficiência e revestiu a fibra de vidro de PTFE.

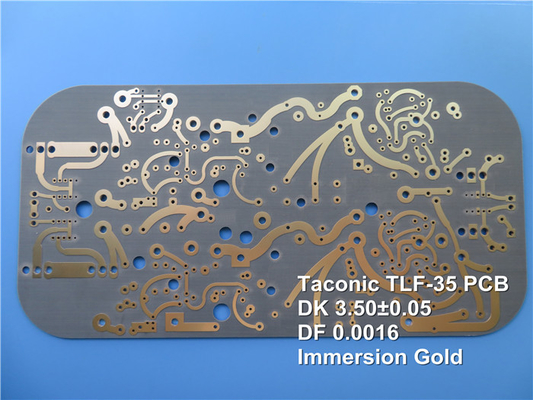

PWB de alta frequência Taconic da placa de circuito TLF-35 impresso TLF-35 RF 0

Nós tiramos proveito de suas seguintes vantagens:

1. Distorção de intermodulação melhorada da fase (PIMD) com DK3.5

TLF-35 é projetado obter desempenhos melhorados de PIMD no tamanho PCBs eficaz para a aplicação da antena. A constante dielétrica de TLF-35 é 3,5 que é similar com PIMD exigiu níveis.

2. Qualidade melhorada de PTH

Mostra a melhor qualidade de PTH que conduz a uma resistência mais estável da parede e de isolação do furo mesmo para os furos furados menores.

3. Estábulo na alta frequência

TLF-35 é projetado oferecer o desempenho de alta frequência superior.

4. Absorção da baixa umidade

Seus ultra-baixa taxa de absorção da umidade e baixo fator de dissipação para minimizar o deslocamento de fase com frequência.

5. Custo.

O baixo custo realiza a micro-ondas do volume alto e a aplicação comerciais da radiofrequência.

PWB de alta frequência Taconic da placa de circuito TLF-35 impresso TLF-35 RF 1

As aplicações típicas são mostradas como segue.

1. Antena

2. Amplificadores de potência (TD-SCDMA, WCDMAS, LTE, WLAN etc.)

3. LNA, PA do repetidor

4. Componentes passivos do RF (filtros, acopladores etc.)

Capacidade do PWB (TLF-35)

Material do PWB:	estratificações Orgânico-cerâmicas
Designação:	TLF-35
Constante dielétrica	3,50 ±0.05
Contagem da camada:	1 camada, 2 camadas, 4 camadas.
Peso de cobre:	0.5oz, 1oz, 2oz
Espessura do PWB:	0.8mm, 1.6mm
Tamanho do PWB:	≤400mm X 500mm
Revestimento de superfície:	Cobre desencapado, HASL, ENIG, lata etc. da imersão.

Nós podemos fornecer PWB TLF-35 de alta frequência com o tamanho grosso, máximo 400 x 500mm do cobre 1oz e 2oz, dos 0.8mm e do 1.6mm do painel, com cobre desencapado do revestimento de superfície, HASL, ENIG, lata etc. da imersão.

Bicheng especializa-se em fornecê-lo o protótipo, os grupos pequenos e o serviço de produção em massa. Se você tem quaisquer perguntas, sinta por favor livre contactar-nos.

Obrigado para sua leitura.

Apêndice: Valor típico de TLF-35

Propriedade	Método do teste	Unidades	Valor	Unidades	Valor
Constante dielétrica em 1.9GHz	IPC-TM 650 2.5.5.5 .1 modificação		3.50±0.05		3.50±0.05
Fator de dissipação em 1.9GHz	IPC-TM 650 2.5.5.5 .1 modificação		0,0016		0,0016
Fator de dissipação em 10GHz	IPC-TM 650 2.5.5.5 .1 modificação		0,0022		0,0022
Absorção de água	IPC-TM 650 2.6.2.1	%	0,03	%	0,03
Força de casca (cobre 1oz)	IPC-TM 650 2.4.8	. Libras da polegada de /linear	10	M/mm	1,8
Resistividade de volume	IPC-TM 650 2.5.17.1	Mohm.cm	2,0 x 109	Mohm.cm	2,0 x 109
Resistividade de superfície	IPC-TM 650 2.5.17.1	Mohm	3,0 x 108	Mohm	3,0 x 108
Força Flexural longitudinalmente	IPC-TM 650 2.4.4	libra por polegada quadrada	13.000	M/mm2	90
Força Flexural transversalmente	IPC-TM 650 2.4.4	libra por polegada quadrada	13.000	M/mm2	90
Condutibilidade térmica	IPC-TM 650 2.4.50	W/m/K	0,37	W/m/K	0,37
CTE x-y (50-150℃)	IPC-TM 650 2.4.41	ppm/℃	9-12	ppm/℃	9-12
z CTE (50-150℃)	IPC-TM 650 2.4.41	ppm/℃	80	ppm/℃	80
Inflamabilidade	UL-94		V-0		V-0
