PWB de alta frequência Taconic da placa de circuito TLY-5 impresso TLY-5 RF
  • Nome
  • Nome
  • Nome

PWB de alta frequência Taconic da placa de circuito TLY-5 impresso TLY-5 RF

MOQ: 1
preço: USD 9.99-99.99
embalagem padrão: Vácuo
Período de entrega: 10 dias de trabalho
método de pagamento: T/T, Paypal
Capacidade de abastecimento: 50000 partes pelo mês
Informações detalhadas
Descrição do produto
Informações detalhadas
Lugar de origem
China
Marca
Bicheng Technologies Limited
Certificação
UL
Número do modelo
BIC-xxxx-V1.32
Número de camadas:
1 camada, 2 camadas, 4 camadas.
Cola Epoxy de vidro:
TLY-5
Altura final do PWB:
0.2mm, 0.3mm, 0.6mm, 0.8mm, 1.6mm
Folha final externo:
0.5oz, 1oz, 2oz
Revestimento de superfície:
Cobre desencapado, HASL, ENIG, lata etc. da imersão.
Cor da máscara da solda:
Etc. verde, branco, preto.
Cor da legenda componente:
Etc. verde, branco, preto.
Teste:
Expedição prévia do teste elétrico de 100%
Quantidade de ordem mínima:
1
Preço:
USD 9.99-99.99
Detalhes da embalagem:
Vácuo
Tempo de entrega:
10 dias de trabalho
Termos de pagamento:
T/T, Paypal
Habilidade da fonte:
50000 partes pelo mês
Descrição do produto

Olá! todos,

Hoje, nós estamos falando sobre o PWB de alta frequência construído no material de TLY.



As estratificações de TLY são fabricadas com fibra de vidro tecida muito de pouco peso, que são de Taconic Empresa. São mais dimensionalmente estáveis do que a fibra desbastada reforçou compostos de PTFE. Desde que são mais mecanicamente estáveis, é apropriado para a fabricação do volume alto.



O baixo fator de dissipação permite o desenvolvimento bem sucedido para as aplicações automotivos do radar projetadas em 77 gigahertz assim como em outras antenas em frequências da onda de milímetro.

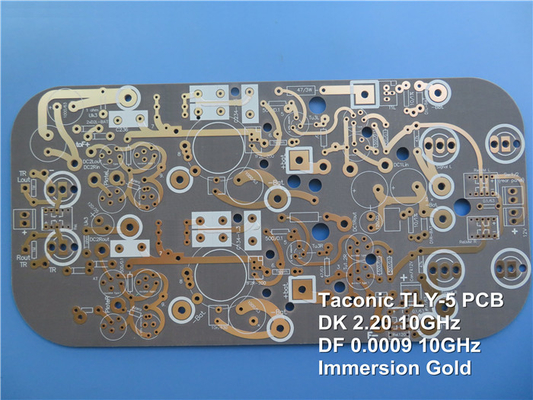

PWB de alta frequência Taconic da placa de circuito TLY-5 impresso TLY-5 RF 0



Nós tiramos proveito de suas seguintes vantagens:

1. Dimensionalmente estável:

A fabricação do volume alto torna-se possível.

2. O mais baixo DF

Na baixa escala constante dielétrica, o fator de dissipação é aproximadamente 0,0009 em 10 gigahertz.

3. Absorção da baixa umidade

Pode trabalhar no ambiente severo.

4. Força de casca de cobre alta

É até 2,32 altos, dimensionalmente estável.

5. DK uniforme e consistente

Para a maioria de espessuras, a constante dielétrica pode ser especificada em qualquer lugar dentro desta escala com uma tolerância de +/--0,02

PWB de alta frequência Taconic da placa de circuito TLY-5 impresso TLY-5 RF 1



As aplicações típicas incluem:

Radar automotivo

Comunicações celulares

Comunicações satélites

Amplificadores de potência, filtros, acopladores

LNBs, LNAs, LNCs

O espaço aéreo, aviónica

Posto em fase - antenas de disposição



Há 6 membros na família de TLY. Nós temos o estoque para TLY-5. Outro são comprados de acordo com a exigência dos clientes.



Nossa capacidade do PWB (séries de TLY)

Material do PWB: Fibra de vidro tecida de pouco peso
Família de TLY (±0.02 constante dielétrico) TLY-5A (DK=2.17)
TLY-5A-L (DK=2.17)
TLY-5 (DK=2.20)
TLY-5-L (DK=2.20)
TLY-3 (DK=2.33)
TLY-3FF (DK=2.33)
Contagem da camada: 1 camada, 2 camadas, 4 camadas.
Peso de cobre: 0.5oz, 1oz, 2oz
Espessura do PWB: 0.2mm, 0.3mm, 0.6mm,
0.8mm, 1.6mm
Tamanho do PWB: ≤400mm X 500mm
Revestimento de superfície: Cobre desencapado, HASL, ENIG, lata etc. da imersão.
　 　



Bicheng especializa-se em fornecê-lo o protótipo, os grupos pequenos e o serviço de produção em massa. Se você tem quaisquer perguntas, sinta por favor livre contactar-nos.

Obrigado para sua leitura.



PWB de alta frequência Taconic da placa de circuito TLY-5 impresso TLY-5 RF 2



Apêndice: Valor típico de TLY-5

Propriedade Método do teste Unidade Valor Unidade Valor
DK em 10 gigahertz IPC-650 2.5.5.5   2,2   2,2
Df em 10 gigahertz IPC-650 2.5.5.5   0,0009   0,0009
Absorção da umidade IPC-650 2.6.2.1 % 0,02 % 0,02
Divisão dielétrica IPC-650 2.5.6 quilovolt >45 quilovolt >45
Força dielétrica ASTM D 149 V/mil 2.693 V/mil 106.023
Resistividade de volume IPC-650 2.5.17.1 (após o temp elevado.) Mohms/cm 1010 Mohms/cm 1010
Resistividade de volume IPC-650 2.5.17.1 (após a umidade) Mohms/cm 1010 Mohms/cm 109
Resistividade de superfície IPC-650 2.5.17.1 (após o temp elevado.) Mohms 108 Mohms 108
Resistividade de superfície IPC-650 2.5.17.1 (após a umidade) Mohms 108 Mohms 108
Flex Strength (DM) IPC-650 2.4.4 libra por polegada quadrada 14.057 N/mm2 96,91
Flex Strength (CD) IPC-650 2.4.4 libra por polegada quadrada 12.955 N/mm2 89,32
Casca Stength (cobre do ½ oz.ed) IPC-650 2.4.8 Ibs. /inch 11 N/mm 1,96
Casca Stength (1 cobre oz.CL1) IPC-650 2.4.8 Ibs. /inch 16 N/mm 2,86
Casca Stength (cobre .CV1 de 1 onça.) IPC-650 2.4.8 Ibs. /inch 17 N/mm 3,04
Casca Stength IPC-650 2.4.8 (após o temp elevado.) Ibs. /inch 13 N/mm 2,32
Módulo Young (DM) ASTM D 3039/IPC-650 2.4.19 libra por polegada quadrada 1,4 x 106 N/mm2 9,65 x 103
A relação de Poisson (DM) ASTM D 3039/IPC-650 2.4.19   0,21   0,21
Condutibilidade térmica ASTM F 433 W/M*K 0,22 W/M*K 0,22
Estabilidade dimensional (DM, 10mil) IPC-650 2.4.39 (esforço bake&thermal de avg.after) mil./polegada -0,038   -0,038
Estabilidade dimensional (CD, 10mil) IPC-650 2.4.39 (esforço bake&thermal de avg.after) mil./polegada -0,031   -0,031
Densidade (gravidade específica) ASTM D 792 g/cm3 2,19 g/cm3 2,19
CTE (linha central) de X (25-260℃) ASTM D 3386 (TMA) ppm/℃ 26 ppm/℃ 26
CTE (linha central) de Y (25-260℃) ASTM D 3386 (TMA) ppm/℃ 15 ppm/℃ 15
CTE (linha central) de Z (25-260℃) ASTM D 3386 (TMA) ppm/℃ 217 ppm/℃ 217
Desgaseificação da NASA (% do TML)     0,01   0,01
Desgaseificação da NASA (% de CVCM)     0,01   0,01
Desgaseificação da NASA (% de WVR)     0,00   0,00
Avaliação da inflamabilidade UL-94 UL-94   V-0   V-0
