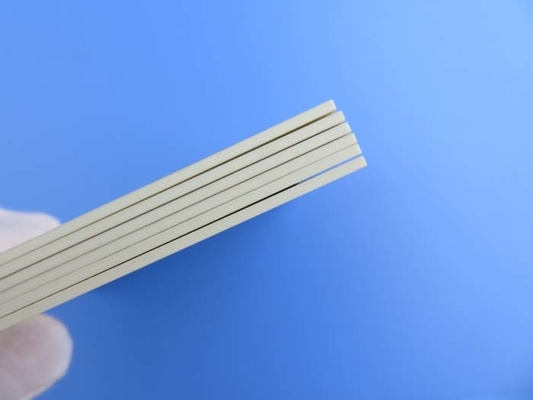

Rogers RO3003 PCB 20mil (0,508mm) Duplo lado rígido PCB imersão ouro

Rogers RO3003 Compósitos PTFE cerâmicos

Os laminados Rogers RO3003 são um material composto de PTFE cheio de cerâmica adequado para aplicações de alta frequência até 77 GHz.O material oferece propriedades dielétricas estáveis em temperaturas e frequências variáveis, tornando-o adequado para as tecnologias sem fios avançadas de hoje.

Características e especificações

Os laminados RO3003 têm uma constante dielétrica de 3 +/- 0,04 a 10 GHz e 23°C. O fator de dissipação é muito baixo.001A alta temperatura de degradação (Td) de mais de 500°C permite um desempenho robusto. As especificações adicionais principais incluem uma condutividade térmica de 0,5 W/mK, absorção de umidade de 0,04%,e coeficiente de expansão térmica de 17 ppm/°C (eixo X), 16 ppm/°C (eixo Y) e 25 ppm/°C (eixo Z).

Benefícios do desempenho

A baixa perda dielétrica do RO3003 significa que ele pode ser usado em frequências de até 77 GHz para aplicações como radar automotivo e infraestrutura 5G.O material mantém propriedades mecânicas consistentes numa ampla gama de temperaturasSua constante dielétrica estável com variação de temperatura e frequência é ideal para componentes como filtros, antenas e osciladores.Além disso,, a estreita correspondência entre o coeficiente de expansão do laminado e o do cobre permite montar conjuntos mais robustos e menos suscetíveis a tensões térmicas.

Possíveis desvantagens

Os custos mais elevados podem estar associados ao RO3003 em comparação com outros materiais de substrato, uma vez que requer uma composição cerâmica especializada.Também pode ser necessária uma usinagem adicional para aplicações de alta precisão devido à dureza do materialAlguns designers também observam a necessidade de tolerâncias de projeto mais apertadas em comparação com opções de substrato mais flexíveis.

Exemplos de aplicações

Fornecido aqui é um exemplo de especificação de design de PCB de 2 camadas e detalhes de construção usando laminados RO3003.Infraestrutura de comunicações sem fios, e outros dispositivos de alta frequência que exijam propriedades eléctricas e mecânicas estáveis.A capacidade global de produção em volume também torna o RO3003 acessível para corridas de produção em grande volume.
