TMM4 PCB: Um material termo-resistente para microondas para PCB de alta frequência

Explorando as propriedades impressionantes do TMM4: um material de microondas termo-resistente para PCBs de alta frequência

O Rogers TMM4 PCB é um material composto que combina propriedades cerâmicas, hidrocarbonetos e polímeros termo-resistentes, projetado especificamente para aplicações de stripline e microstrip.Oferece uma mistura única de características mecânicas e químicas, incorporando as vantagens tanto da cerâmica como dos materiais PTFE tradicionais.assegurar uma ligação fiável do fio sem risco de levantamento da almofada ou de deformação do substrato.

Agora, vamos aprofundar nas propriedades notáveis do TMM4 que o tornam uma escolha ótima para aplicações exigentes.

Em primeiro lugar, temos a constante dielétrica de TMM4. Em um valor de processo de 4,5 ± 0,045 a 10 GHz, garante uma transmissão de sinal confiável.7, cobrindo efetivamente uma ampla gama de frequências de 8 GHz a 40 GHz.

Em seguida, consideramos o Fator de Dissipação, onde o TMM4 se destaca com um valor de processo de 0,002 a 10 GHz, indicando perda mínima de sinal e melhor desempenho geral.

A estabilidade térmica é outra característica impressionante do TMM4, com um coeficiente térmico da constante dielétrica medindo +15 ppm/°K numa ampla faixa de temperatura de -55°C a 125°C.

Passando às propriedades elétricas, o TMM4 possui uma resistência ao isolamento superior a 2000 Gohm, garantindo um desempenho de isolamento confiável.enquanto a Resistividade de superfície fica em 1 x 10^9 Mohm.

Agora, vamos explorar as propriedades térmicas do TMM4. Ele exibe uma temperatura de decomposição (Td) de 425 ° C, garantindo estabilidade e confiabilidade mesmo em ambientes de alta temperatura.

O coeficiente de expansão térmica também é digno de nota. Ao longo dos eixos X e Y, ele mede 16 ppm / K, enquanto ao longo do eixo Z, ele mede 21 ppm / K.Isto indica que o TMM4 pode suportar variações de temperatura de 0°C a 140°C sem alterações dimensionais significativas.

Além disso, o TMM4 apresenta uma condutividade térmica de 0,7 W / m / K a 80 ° C, permitindo uma dissipação de calor eficiente em sistemas eletrônicos.

Passando às suas características mecânicas, o TMM4 demonstra uma resistência notável.0 N/mm) nas direcções X e Y, mesmo depois de soldar flutuando com 1 oz. EDC.

A resistência flexural do TMM4 é de 15,91 kpsi tanto no MD (direção da máquina) quanto no CMD (direção da máquina), garantindo a integridade estrutural em condições exigentes.O módulo flexural para MD e CMD é 1.76 Mpsi, indicando uma excelente rigidez.

Além disso, o TMM4 apresenta propriedades físicas desejáveis. Sua Absorção de Umidade é mínima, medindo apenas 0,07% para uma área de 2X2 a 1,27 mm (0,050") de espessura e 0,18% a 3,18 mm (0,125") de espessura.

A gravidade específica do TMM4 é 2.07A sua capacidade térmica específica é de 0,83 J/g/K, contribuindo para uma gestão térmica eficiente.

Por último, mas não menos importante, o TMM4 é compatível com processos sem chumbo, garantindo a conformidade com os padrões da indústria e com as regulamentações ambientais.

Capacidade de PCB (TMM 4)
Para os PCB TMM 4, podemos fornecer placas de camada única, placas de camada dupla, placas de camadas múltiplas e tipos híbridos.

Os PCB TMM 4 têm espessura larga. Existem espessuras padrão como 20 mils, 30 mils, 50 mils e 60 mils etc. e espessuras não padrão como 15 mils, 25 mils, 75 mils e 125 mils etc.É tão fina como 15 milímetros e tão espessa como 500 milímetros para os nossos designers.

O cobre acabado em PCB pode ser de 1oz, 2oz e 3oz.pode ser uma única placa na folha e também pode ser diferentes desenhos neste painel.

Mascara de soldagem de verde, preto, azul e amarelo, etc. está disponível em casa.

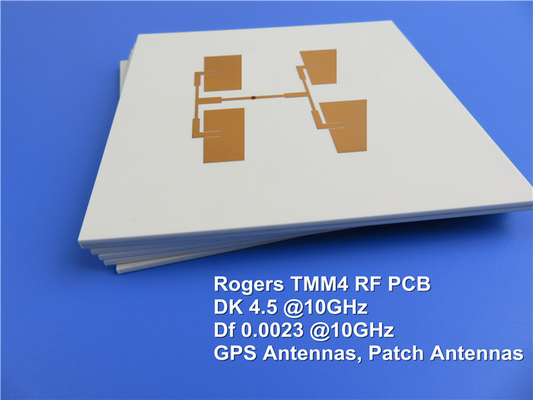

Um pedaço de TMM 4PCB
Na tela há uma camada dupla de PCBs TMM4 em um substrato de 5,08 mm sem máscara de solda.Sistemas de comunicação por satélite, antenas GPS, polarizadores dielétricos e lentes, etc.

Conclusão
As propriedades mecânicas do TMM 4 ′ resistem ao arrastamento e ao fluxo de frio.Todos os processos de fabricação de PCB comuns podem ser utilizados com materiais TMM 4, de modo a que a produção em massa em volume esteja disponível para comercialização.
