TC350 PCB Material 0,6 mm de espessura com imersão de estanho camada dupla 1 oz de cobre

Engenheiros e designers, preparem-se para serem impressionados!Este material fornece a melhor condutividade térmica e estabilidade dielétrica para aplicações de alta frequência exigentes.

O TC350 usa um material de núcleo composto de fibra de vidro reforçado, cerâmico preenchido com PTFE. As principais especificações incluem:

• Constante dielétrica de 3,5 em frequências até 10 GHz
• Factor de dissipação extremamente baixo de apenas 0,002 a 10 GHz
• Coeficiente de temperatura líder na indústria de -9 ppm/°C, garantindo uma deriva dielétrica mínima mesmo em condições de tensão térmica

Além de suas propriedades elétricas, o TC350 se destaca na dissipação de calor.Esta capacidade de gestão térmica é importante para aplicações como amplificadores de potência que geram calor residual significativoO TC350 é também mais robusto e mais fácil de perfurar do que os materiais tradicionais de placas de circuito, o que melhora a fabricação e a fiabilidade.

Empilhadeira: PCB rígido de duas camadas

• Para a camada 1 é utilizado cobre de 35 μm (1 oz)
• Um núcleo TC350 de 20 milímetros (0,508 mm) é utilizado
• Para a camada 2 é utilizado cobre de 35 μm (1 oz)

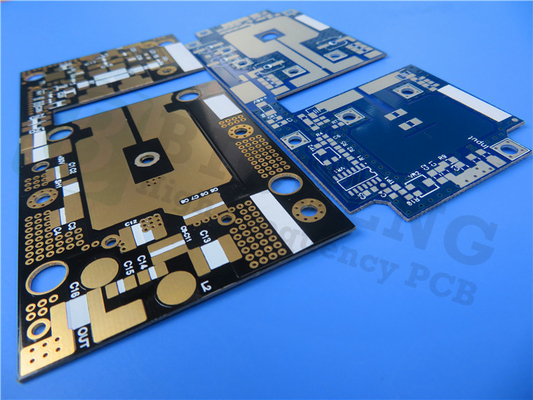

A partir de agora, oferecemos placas de teste básicas de duas camadas feitas deste material.

• Dimensões de 98 mm x 81 mm
• Traços mínimos/espaçamento de 6/7 mil
• Espessura do núcleo de 0,508 mm
• Espessura total da placa de 0,6 mm
• 100% de ensaio elétrico

Características:

• A melhor condutividade térmica da sua classe (1,0 W/mK) e a estabilidade constante dielétrica em temperaturas amplas (-9 ppm/°C) são fornecidas
• É fornecida uma tangente de perda muito baixa para uma maior eficiência do amplificador ou da antena
• O PCB tem um preço acessível para aplicações comerciais
• O PCB é mais fácil de perfurar do que os laminados tradicionais de base comercial utilizando vidro tecido espesso e denso
• É oferecida uma elevada resistência à descascagem para uma adesão confiável do cobre em aplicações com tensão térmica

Benefícios:

• Aperte-se uma melhor dissipação e gestão de calor
• O processamento e a fiabilidade são melhorados
• Os custos de processamento reduzidos são alcançados através de grandes tamanhos de painéis para layouts de circuitos múltiplos

Aplicações típicas:

• Ser utilizado para amplificadores de potência, filtros e acopladores
• Amplificadores montados na torre (TMA) e amplificadores montados na torre (TMB) são suportados
• As antenas de ciclo térmico sensíveis à deriva dielétrica são acomodadas
• Combinadores de microondas e divisores de potência são compatíveis

Esta placa significa negócios com uma robusta construção rígida de duas camadas, acabamento de estanho de imersão e fabricação de qualidade IPC Classe 2.Tenha certeza de que seus componentes estarão seguros durante o roteamento e operação.

A nossa engenheira de vendas Sally está ansiosa por responder às suas perguntas e preparar-vos para a nossa tecnologia avançada de placas.com para uma consulta gratuita.

Junte-se ao futuro dos circuitos e desbloqueie o verdadeiro potencial dos seus projetos com o nosso novo e melhorado PCB.
