PCB de alumínio 1,8 mm Imersão ouro composto construção e solda máscara e serigrafia de Taiyo

produtos

PCB de alumínio 1,8 mm Imersão ouro composto construção e solda máscara e serigrafia de Taiyo

MOQ:	1
preço:	USD50~60
embalagem padrão:	Vácuo
Período de entrega:	5-6 dias de trabalho
método de pagamento:	T/T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0119-V1.19

Núcleo de alumínio:

1W / Material dielétrico 75um do MK

Altura final do PWB:

10,8 mm ± 0.12

Folha final externo:

Revestimento de superfície:

Ouro 0.025µm da imersão sobre o níquel de 3µm

Cor da máscara de solda:

Branco

Cor da legenda componente:

Negro

Teste:

Expedição prévia do teste elétrico de 100%

Quantidade de ordem mínima:

Preço:

USD50~60

Detalhes da embalagem:

Vácuo

Tempo de entrega:

5-6 dias de trabalho

Termos de pagamento:

T/T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Perfil do produto

1.1 Descrição geral

Este é um tipo de PCB de alumínio para a aplicação de regulador de interruptor.

A placa de MCPCB com uma base de 1,6 mm e uma condutividade térmica de 1 W/MK.

É da ITEQ, máscara de solda e serigrafia da Taiyo.

2 utilizando os dados Gerber fornecidos.

1Características e benefícios

A. Combinação otimizada de circuito de alimentação e circuito de controlo,
B. Substituir o substrato cerâmico frágil e obter uma melhor durabilidade mecânica,
C. Difusão de calor eficaz na concepção do circuito,
D. Reduzir a temperatura de funcionamento do equipamento,
E. Melhorar a densidade de potência e a fiabilidade do dispositivo,
F. Prolongar a vida útil do produto,
G. Gestão e manutenção abrangentes do equipamento e controlo dos processos,
H. O desenho de engenharia evita que ocorram problemas na pré-produção.
I. Os produtos e a fabricação são certificados por organizações autorizadas.
J. Ótimo serviço ao cliente.
K. Materiais RoHS
L. Conforme com a UL

1.3 Aplicação

PCB de alumínio para lâmpadas de teto,
Dispositivo de alimentação
um circuito elétrico de filtragem,
Frequência elevada amplificador

1.4 Parâmetro e ficha de dados

Tamanho do PCB	100 x 25 mm = 1 PCS
Tipo de placa	PCB do sistema IMS
Número de camadas	PCB unilateral
Componentes montados na superfície	- Sim, sim.
Através de componentes furados	Não
Capacidade de produção	cobre ------- 35um ((1 oz)
	1W/MK material dielétrico 75um
	Alumínio 1060 1,6 mm
TECNOLOGIA
Traços mínimos e espaço:	10 mmol/18 mmol
Orifícios mínimos/máximos:	0
Número de buracos diferentes:	0
Número de furos:	0
Número de cavilhas moídas:	2
Número de recortes internos:	0
Controle da impedância	- Não.
MATERIAL do quadro
Núcleo de alumínio:	1W / MK material dielétrico 75um
Resistência térmica ((°C/W)	≤ 0.45
Voltagem de ruptura ((VDC)	4000
Folha final externa:	1 oz
Folha final interna:	0 oz
Altura final do PCB:	10,8 mm ± 0.12
Revestimento e revestimento
Revestimento de superfície	Ouro de imersão 0,025 μm sobre 3 μm Níquel
Máscara de solda Aplicar para:	TOP, 12 micrões mínimo
Cor da máscara de solda:	Branco, Taiyo PSR400 WT02
Tipo de máscara de solda:	LPSM
CONTOUR/CUTTING	Roteamento
Marcação
Lado da lenda do componente	TOP
Cor da legenda do componente	Negro
Nome ou logotipo do fabricante:	Marcado no quadro num condutor e Área livre de patas
VIA	Furação por perfuração não revestida (NPTH)
Classificação de inflamabilidade	A homologação é concedida pelo fabricante.
Tolerância de dimensões
Dimensão do contorno:	0.0059"
Revestimento de placas:	0.0029"
Tolerância de perfuração:	0.002"
Teste	100% de ensaio eléctrico antes da remessa
Tipo de obra de arte a fornecer	Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	Em todo o mundo.

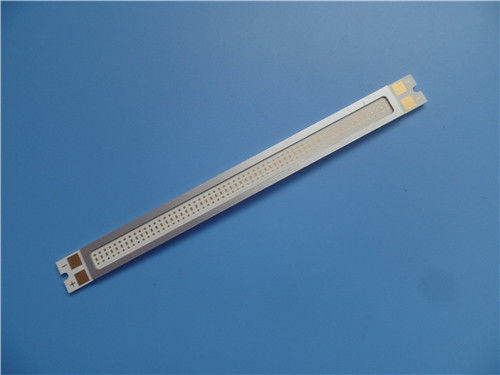

PCB de alumínio 1,8 mm Imersão ouro composto construção e solda máscara e serigrafia de Taiyo 0

Máquina de moagem de PCB

PCB de alumínio 1,8 mm Imersão ouro composto construção e solda máscara e serigrafia de Taiyo 1
