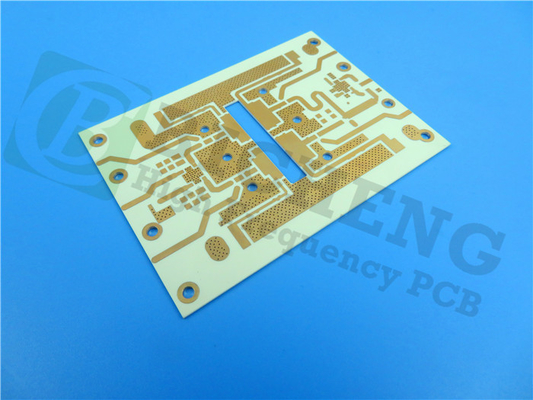

RO4003C Laminados cerâmicos de hidrocarboneto PCB rígidos de 2 camadas Immersion Gold (ENIG)

Especificações para um projeto de PCB rígido de 2 camadas

As principais especificações para uma PCB rígida de 2 camadas recentemente projetada foram documentadas para compartilhar as considerações que entram no projeto de PCB.Os detalhes abaixo cobrem os materiais, empilhamento, detalhes de construção, estatísticas, formato de arte, padrões de qualidade e informações de contato.

O material PCB escolhido foi o laminado cerâmico de hidrocarboneto RO4003C, que fornece estabilidade térmica em uma ampla faixa de temperatura de -40°C a +85°C.Os laminados foram selecionados para serem isentos de chumbo para conformidade ambiental.

Um empilhamento de 2 camadas foi construído com cobre acabado de 35um usado em cada camada de sinal.O núcleo dielétrico selecionado foi o RO4003C com uma espessura de 32 mil (0,8 mm).Isso resultou em uma espessura total da placa acabada de 0,9 mm.

As dimensões da placa foram especificadas em 139 mm x 100 mm (6 peças) com uma tolerância de +/- 0,15 mm permitida.Um traço/espaço mínimo de 4/4 mils foi especificado para permitir um roteamento mais restrito.Um tamanho mínimo de furo de 0,5 mm foi definido.Nenhuma via cega ou enterrada foi usada para reduzir custos.O peso do cobre acabado foi escolhido para ser de 1 onça (1,4 mil) em todas as camadas.1 mil via chapeamento foi usado para conectar as camadas.O acabamento de superfície ENIG foi selecionado para soldabilidade e prazo de validade.Nenhuma máscara de solda ou serigrafia foi usada para economia de custos.100% de testes elétricos foram especificados para garantia de qualidade.Vias preenchidas de 0,5 mm foram implementadas de acordo com IPC-4761 Tipo VII.

As estatísticas do PCB mostram 97 componentes, com 130 pads no total, 49 pads thru-hole, 81 pads SMT, 151 vias e 17 redes para roteamento.

O formato artístico Gerber RS-274X foi fornecido para fabricação.O padrão de qualidade IPC-Class-2 foi direcionado para requisitos de produtos comerciais de alta confiabilidade.

Qualquer dúvida técnica pode ser dirigida a Sally Mao em sales30@bichengpcb.com, que pode ser contatada conforme necessário.
