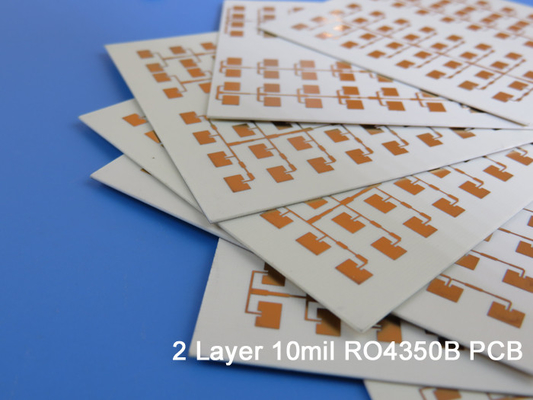

10mil RO4350B PCB rígido de 2 camadas de alta confiabilidade para aplicações exigentes

Hoje, quero destacar alguns dos recursos que temos para fabricar PCBs de alta confiabilidade que podem suportar ambientes extremos.Aqui estão alguns detalhes importantes sobre nosso processo e qualidade:

PCB Material:

• Os laminados cerâmicos de hidrocarboneto RO4350B são utilizados sem chumbo e podem ser operados de -40°C a +85°C.Este material oferece excelente desempenho térmico e estabilidade dimensional em uma ampla faixa de temperatura.

Empilhar:

• Para aplicações rigorosas, um PCB rígido de 2 camadas geralmente é recomendado com o seguinte empilhamento:
  • cobre acabado 35um é usado
  • 10mil RO4350B dielétrico é usado
  • cobre acabado 35um é usado
  • Isso fornece boa integridade de sinal e espaço de roteamento, minimizando a espessura.

Construção:

• As dimensões são mantidas em 29 mm x 48 mm com tolerâncias rígidas de +/- 0,15 mm
• Linhas finas e espaços de até 7/7 mils podem ser alcançados.
• O tamanho mínimo do furo de 0,2 mm é usado.
• A espessura da placa é controlada com precisão para 0,83 mm.
• Peso de cobre acabado de 1 onça (1,4 mil) é usado em todas as camadas.
• É usado furo passante chapeado de 1 mil por espessura.
• Acabamento de superfície de ouro de imersão é usado.

Qualidade e testes:

• Nenhuma serigrafia é usada para eliminar o risco de contaminação.
• Máscaras de solda são eliminadas em produtos de alta temperatura.
• Testes 100% elétricos são usados ​​para garantir a confiabilidade.
• A conformidade com os padrões IPC Classe 2 é mantida.

Com recursos como esses, PCBs de alta confiabilidade que atendem aos mais altos padrões de qualidade e desempenho em ambientes exigentes como aeroespacial, defesa e muito mais podem ser fornecidos.Entre em contato conosco para mais informações ou uma cotação em seu próximo projeto!
