Introdução

P: Que papel desempenham os PCBs de alta frequência em dispositivos eletrônicos, e por que o Rogers RO4730G3 é um material notável neste domínio?
R: Os PCB de alta frequência são essenciais para uma transmissão eficiente de sinais em várias aplicações.Rogers RO4730G3 é um laminado de qualidade de antena de hidrocarbonetos/cerâmica/vidro tecido que oferece uma alternativa rentável aos materiais tradicionais, tornando-a uma escolha versátil e fiável para otimizar o desempenho e a eficiência de custos.

Características do Rogers RO4730G3

P: Quais são as principais características que fazem o Rogers RO4730G3 se destacar como um material de PCB de alta frequência?
A: Dk de 3,0 +/- 0,05 a 10 GHz

Fator de dissipação de 0,0028 a 10 GHz
Coeficiente térmico de Dk de 34 ppm/°C
Conductividade térmica de 0,45 W/mk
Alto Tg (> 280 °C)
CTE baixo no eixo Z (< 30 ppm/°C)
Amizade com o ambiente (compatível com a RoHS)

Benefícios do Rogers RO4730G3

P: Como os benefícios do Rogers RO4730G3 contribuem para melhorar o desempenho dos PCB de alta frequência?
A: Dielectrico de baixa perda com folha de perfil baixo para reduzir a perda de PIM e de inserção

Microesferas fechadas com preenchimento único para propriedades de baixa densidade e leveza
Alta Tg e baixa CTE do eixo Z para maior flexibilidade de projeto e compatibilidade de montagem automatizada
Sistema/recheio de resina termo-resistente especialmente concebido para facilitar a fabricação e proporcionar um desempenho de circuito consistente

Instalação e construção de PCB

P: Quais são os detalhes típicos de empilhamento e construção de PCB usando o Rogers RO4730G3?

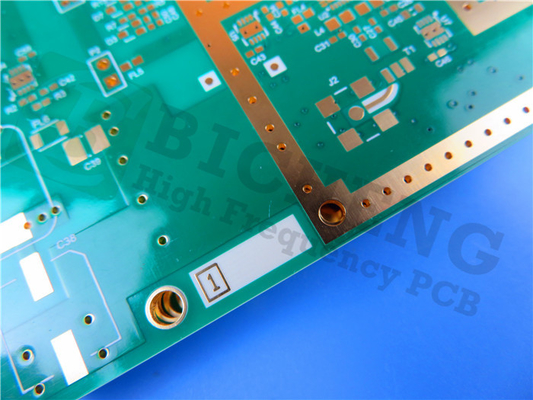

A: 2 camadas de PCB rígido empilhados com núcleo Rogers RO4730G3

Dimensões do quadro: 88,2 mm x 66,47 mm
Traço/Espaço mínimo: 4/4 milis
Espessura do painel acabado: 0,8 mm
Revestimento de superfície: ouro de imersão em níquel sem eléctro (ENIG)
Padrão de qualidade: IPC-Classe-2

Aplicações típicas

P: Em que aplicações os PCB de alta frequência Rogers RO4730G3 podem ser efetivamente utilizados?
A: Rogers RO4730G3 é amplamente utilizado em várias indústrias,com aplicações como as antenas de estações de base celulares, mostrando seu desempenho e confiabilidade excepcionais em ambientes de alta frequência exigentes.

Conclusão

Ao aproveitar as capacidades dos PCB de alta frequência Rogers RO4730G3, os designers e fabricantes podem alcançar um desempenho e uma confiabilidade ideais em seus dispositivos eletrônicos,Pavimentação do caminho para soluções inovadoras em aplicações de alta frequênciaEste material versátil oferece uma opção de alta qualidade e custo-benefício para satisfazer os requisitos rigorosos dos modernos projetos electrónicos.
