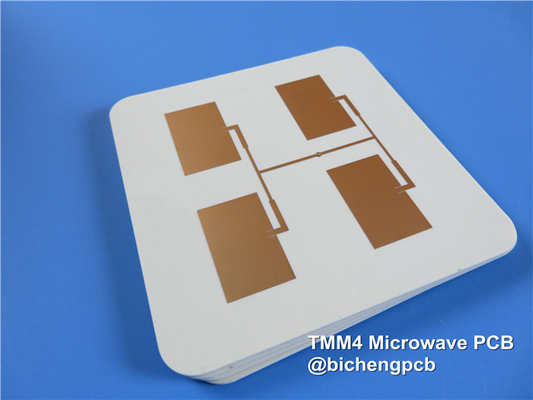

Rogers TMM4 PCB de alta frequência de 2 camadas 30mil com ouro de imersão

P: O que torna os PCBs Rogers TMM4 distintos no projeto de circuitos de alta frequência?
R: Os PCBs Rogers TMM4 são um composto único de cerâmica, hidrocarbonetos e polímero termo-resistente que combina as vantagens dos laminados cerâmicos e tradicionais de PTFE.50+/-0.045 e um fator de dissipação de 0,0020 a 10 GHz, os PCB TMM4 oferecem uma integridade e confiabilidade excepcionais do sinal para aplicações de linha de tira e micro-tiras.

P: Quais são as principais características dos PCBs Rogers TMM4?
R: Os PCBs Rogers TMM4 apresentam um coeficiente térmico de Dk de 15ppm/°K, uma condutividade térmica de 0,7 W/mk e uma temperatura de decomposição (Td) de 425 °C TGA.têm uma baixa taxa de absorção de umidade de 0.07%-0.18% e uma constante dielétrica que corresponde à expansão térmica do cobre, tornando-os ideais para aplicações de alto desempenho.

P: Quais são os benefícios de usar PCBs Rogers TMM4?
R: Os benefícios do uso de PCBs Rogers TMM4 incluem propriedades mecânicas que resistem a arrastamento e fluxo de frio, tornando-os adequados para aplicações de alta confiabilidade.Também são resistentes a produtos químicos de processamentoAlém disso, a base de resina termo-resistente permite uma ligação confiável do fio e uma alta confiabilidade dos furos revestidos.

P: Qual é a construção e empilhamento dos PCBs Rogers TMM4?
R: Os PCBs Rogers TMM4 apresentam uma configuração de PCB rígido de 2 camadas com uma espessura de núcleo de Rogers TMM4 de 0,762 mm (30 milímetros) e camadas de cobre de 35 μm. As dimensões do painel acabado são de 192 mm x 115 mm,com um comprimento mínimo de 5/7 milímetros e uma espessura de revestimento Via de 20 μmO acabamento da superfície é ouro de imersão e a máscara de solda superior é verde.

P: Em que aplicações os PCBs Rogers TMM4 são comumente utilizados?
R: Os PCBs Rogers TMM4 são frequentemente usados em circuitos de RF e microondas, amplificadores de potência, filtros, sistemas de comunicação por satélite, antenas de sistemas de posicionamento global, antenas patch,e testadores de chipsA sua versatilidade e fiabilidade tornam-nas adequadas para uma ampla gama de aplicações de alta frequência.

P: Quais são os padrões e especificações que os PCBs Rogers TMM4 cumprem?
R: Os PCBs Rogers TMM4 atendem aos padrões IPC-Classe-2 e estão disponíveis globalmente.assegurar uma qualidade e um desempenho consistentes para os projetos de circuitos de alta frequência.
