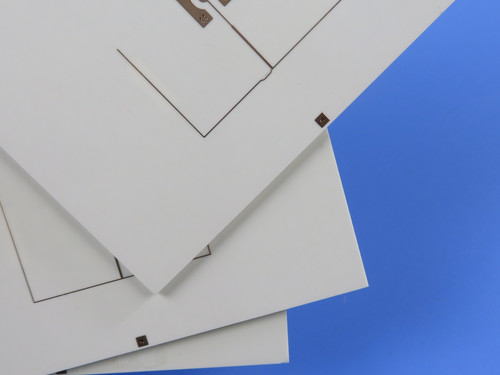

PCB de alta frequência de 18 camadas ¥ RO4350B + RO4450F Stackup para aplicações de RF/Microondas

produtos

PCB de alta frequência de 18 camadas ¥ RO4350B + RO4450F Stackup para aplicações de RF/Microondas

MOQ:	1pcs
preço:	7USD/PCS
Período de entrega:	2-10 dias úteis
método de pagamento:	T/T
Capacidade de abastecimento:	10000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Estados Unidos

Marca

Rogers

Número do modelo

RO4350B + RO4450F

Quantidade de ordem mínima:

Preço:

7USD/PCS

Tempo de entrega:

2-10 dias úteis

Termos de pagamento:

Habilidade da fonte:

10000pcs

Descrição do produto

PCB de alta frequência de 18 camadas ¥ RO4350B + RO4450F Stackup para aplicações de RF/Microondas

O recém-vendido PCB de alta frequência de 18 camadas é projetado para aplicações de RF e microondas exigentes, utilizando laminados RO4350B e RO4450F de Rogers para alcançar uma integridade excepcional do sinal,Estabilidade térmicaÉ destinado a sistemas de missão crítica, como estações de base celulares, radar automotivo e comunicações por satélite.É assegurada a conformidade com as normas IPC-Classe 2, e são realizados testes elétricos rigorosos antes da expedição para garantir a fiabilidade.

PCB de alta frequência de 18 camadas ¥ RO4350B + RO4450F Stackup para aplicações de RF/Microondas 0

Principais especificações:

Materiais: Rogers RO4350B (núcleo) e RO4450F (bondply) são utilizados.
Contagem de camadas: 18 camadas são incorporadas.
As dimensões das placas: 218 mm × 497 mm (tolerância ± 0,15 mm) são mantidas.
Espessura: é obtida uma espessura final de 3,2 mm.
Peso de cobre: 1 oz (35 μm) é aplicado nas camadas interna e externa.
Trace/Space: 4/4 mils são suportados.
Dimensão mínima do buraco: 0,4 mm é obtida com perfuração mecânica.
Vias cegas: L11 L18 são implementadas.
Revestimento de superfície: é aplicado ouro de imersão + ouro duro seletivo (50 μinch).
Máscara de solda: O azul é usado nas camadas superior e inferior; a serigrafia branca é impressa.
Tratamento via: as vias são preenchidas com resina e cobertas; os furos via-in-pad e press-fit estão incluídos.
Ensaios: são realizados 100% de ensaios elétricos antes da expedição.

PCBEspecificações

Tamanho do PCB	135 x 135 mm = 1 PCS
Tipo de placa	PCB de alta frequência, PCB de RF
Número de camadas	PCB de dupla face
Componentes montados na superfície	- Sim, sim.
Através de componentes furados	- Sim, sim.
Capacidade de produção	cobre ------- 35um ((1 oz) + PLATO
	RO4350B 60mil
	cobre ------- 35um ((1 oz) + PLATO
TECNOLOGIA
Traços mínimos e espaço:	11 mil/12 mil
Orifícios mínimos/máximos:	0.3/2.2 mm
Número de buracos diferentes:	5
Número de furos:	184
Número de cavilhas moídas:	0
Número de recortes internos:	0
Controle da impedância	Não
MATERIAL do quadro
Epoxi de vidro:	RO4350B 60mil, Tg 288°C
Folha final externa:	1.5oz
Folha final interna:	0 oz
Altura final do PCB:	1.6 mm ± 0.16
Revestimento e revestimento
Revestimento de superfície	Níquel sem eletricidade sobre ouro de imersão (ENIG)
Máscara de solda Aplicar para:	Não
Cor da máscara de solda:	Não
Tipo de máscara de solda:	N/A
CONTOUR/CUTTING	Roteamento
Marcação
Lado da lenda do componente	Não
Cor da legenda do componente	Não
Nome ou logotipo do fabricante:	N/A
VIA	Revestido através de um buraco (PTH)
Classificação de inflamabilidade	A homologação é concedida pelo fabricante.
Tolerância de dimensões
Dimensão do contorno:	0.0059" (0,15mm)
Revestimento de placas:	0.0030" (0.076mm)
Tolerância de perfuração:	0.002" (0,05 mm)
Teste	100% de ensaio eléctrico antes da remessa
Tipo de obra de arte a fornecer	Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	Em todo o mundo.

Benefícios materiais avançados:
✅ RO4350B Core:

É alcançada uma perda ultra-baixa (Dk = 3,48 ± 0,05 @ 10 GHz, Df = 0,0037).

Fornece uma elevada condutividade térmica (0,69 W/m/°K) e Tg > 280°C.

A CTE é combinada com cobre (X/Y/Z: 10/12/32 ppm/°C) para furos revestidos de forma fiável.

RO4450F Bondply:

É assegurado um dielétrico compatível (Dk = 3,52 ± 0,05) para a estabilidade multicamadas.

O fluxo lateral superior está habilitado para interconexões de alta densidade.

São suportados múltiplos ciclos de laminação sequencial.

Ficha de dadosde Rogers 4350B (RO4350B)

RO4350B Valor típico
Imóveis	RO4350B	Direção	Unidades	Condição	Método de ensaio
Constante dielétrica,εProcesso	3.48±0.05	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho	3.66	Z		8 a 40 GHz	Método de comprimento de fase diferencial
Factor de dissipação	0.0037 0.0031	Z		10 GHz/23°C 2.5 GHz/23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de ε	+ 50	Z	ppm/°C	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistividade de volume	1.2 x 1010		MΩ.cm	COND A	IPC-TM-650 2.5.17.1
Resistividade de superfície	5.7 x 109		MΩ	COND A	IPC-TM-650 2.5.17.1
Força elétrica	31.2 ((780)	Z	Kv/mm(v/mil)	0.51mm ((0.020")	IPC-TM-650 2.5.6.2
Módulo de tração	16, 767 ((2,432) 14,153 ((2,053)	X Y	MPa (ksi)	NT1 produção	ASTM D 638
Resistência à tração	203(29.5) 130(18.9)	X Y	MPa (ksi)	NT1 produção	ASTM D 638
Força flexural	255 (37)		MPa (kpsi)		IPC-TM-650 2.4.4
Estabilidade dimensional	< 0.5	X, Y	mm/m (mil/ polegada)	depois de etch+E2/150°C	IPC-TM-650 2.4.39A
Coeficiente de expansão térmica	10 12 32	X Y Z	ppm/°C	-55°C a 288°C	IPC-TM-650 2.4.41
Tg	> 280		°C TMA	A	IPC-TM-650 2.4.24.3
Td	390		°C TGA		ASTM D 3850
Conductividade térmica	0.69		W/M/oK	80°C	ASTM C518
Absorção de umidade	0.06		%	48 horas de imersão 0.060" temperatura da amostra 50°C	ASTM D 570
Densidade	1.86		gm/cm3	23°C	ASTM D 792
Força da casca de cobre	0.88 (5.0)		N/mm (pli)	Depois da solda, flutuar 1 oz. Folha EDC	IPC-TM-650 2.4.8
Inflamabilidade	(3) V-0				UL 94
Processo sem chumbo compatível	- Sim, sim.

Excelência em Design e Fabricação:
Interligações de alta densidade:São integradas 632 vias e 779 pastilhas (338 através de um buraco, 441 SMT).

Impedância controlada:É mantida uma tolerância Dk muito elevada para um desempenho de RF consistente.

Construção robusta:São incluídos vias e furos de pressão para durabilidade mecânica.

Aplicações típicas:

Antenas e amplificadores de potência de estações-base celulares
Sensores de radar (77 GHz) e de RF para automóveis
LNB por satélite e sistemas aeroespaciais
Projetos de RF digitais de alta velocidade
Conformidade e documentação:
Formato da obra: Gerber RS-274-X é fornecido.
Norma de qualidade: é respeitada a Classe 2 do IPC.
Disponibilidade mundial: O envio mundial é suportado.

Por que este PCB é escolhido
Este PCB é projetado para sistemas de RF de alta frequência e alta potência, onde os materiais avançados do Rogers são aproveitados para minimizar a perda de sinal, melhorar a gestão térmica,e garantir a fiabilidade a longo prazo em condições operativas adversas.

Para personalização ou preços de volume, são bem-vindos inquéritos.
