Introdução dos laminados de PCB de alto desempenho F4BM220

Introdução dos laminados de PCB de alto desempenho F4BM220

Os laminados de PCB F4BM220 da Wangling são concebidos para proporcionar um desempenho e uma fiabilidade elétricos excepcionais para uma ampla gama de aplicações de alta frequência.Estes laminados avançados são o resultado da nossa formulação científica e processos de fabricação precisos, tornando-os uma escolha superior aos produtos estrangeiros semelhantes.

Características principais dos laminados F4BM220:

• Constante dielétrica (Dk) de 2,2 ± 0,04 a 10 GHz, proporcionando excelente integridade do sinal
• Factor de dissipação extremamente baixo de 0,001 a 10 GHz para perda mínima de sinal
• Estabilidade dimensional excepcional com uma CTE baixa de 25 ppm/°C (eixo x), 34 ppm/°C (eixo y) e 240 ppm/°C (eixo z)
• Características térmicas robustas com um coeficiente térmico de Dk a -142 ppm/°C (-55°C a 150°C)
• Absorção de umidade ≤ 0,08% para um desempenho fiável em ambientes úmidos
• Classificação de inflamabilidade UL-94 V0 para maior segurança

Estas propriedades excepcionais tornam os laminados F4BM220 uma escolha ideal para uma ampla gama de aplicações de alta frequência, incluindo:

• Sistemas de microondas, RF e radar
• Outros aparelhos de transmissão
• Redes de alimentação para antenas sensíveis à fase e antenas de matriz em fase
• Equipamento de comunicações por satélite
• Antenas de estações de base

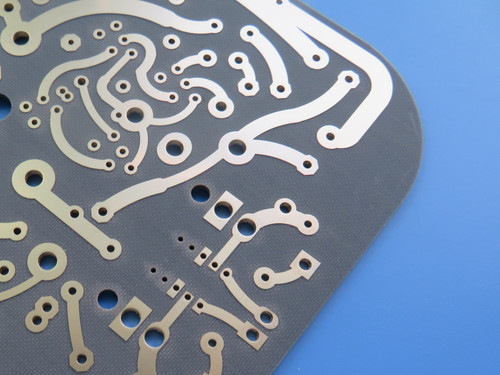

Os laminados F4BM220 estão disponíveis em uma construção de PCB rígido de 2 camadas, com um tamanho de placa de 130,5 mm x 103 mm (± 0,15 mm) e uma espessura final de 1,7 mm. Os PCBs apresentam 4/6 milímetros de traço mínimo / espaço,O tamanho mínimo do buraco é de 0,3 mm, e o peso do cobre nas camadas externas é de 1 oz (1,4 mils) com uma espessura de 20 μm através do revestimento.assegurando uma excelente soldabilidade e resistência à corrosão.

Quer estejam a trabalhar em sistemas de microondas, RF ou radar de ponta, ou em qualquer outra aplicação de alta frequência, os laminados F4BM220 da Wangling oferecem o desempenho e a fiabilidade de que precisam.Entre em contato conosco hoje para saber mais sobre como esses materiais avançados de PCB podem beneficiar seu projeto.
