Aproveitando o Poder do TRF-45 para Projetos de RF de Alto Desempenho

No mundo em constante evolução da eletrônica de alta frequência, a escolha do material da PCB pode fazer toda a diferença no desempenho e na confiabilidade de seus projetos. Um material que tem ganhado força entre os engenheiros de RF é o TRF-45 da Taconic – um laminado de baixa perda e termicamente estável com capacidades excepcionais.

Vamos mergulhar nos detalhes técnicos e explorar como o TRF-45 pode elevar seu próximo projeto de RF.

Construção Robusta e Propriedades Sob Medida

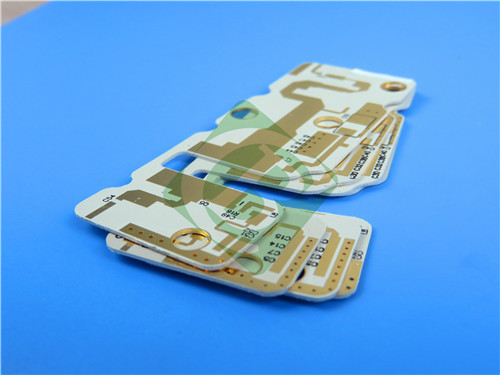

Esta PCB rígida de dupla face apresenta um material de núcleo TRF-45 com as seguintes especificações principais:

1. Dimensões da placa: 50mm x 50mm, com uma tolerância apertada de ±0,15mm
2. Trilha/espaço mínimo: 4/5 mils
3. Tamanho mínimo do furo: 0,3mm
4. Espessura final da placa: 0,9mm
5. Peso do cobre: 1oz (1,4 mils) nas camadas externas
6. Espessura da placa via: 20μm
7. Acabamento da superfície: Ouro de Imersão Níquel Químico (ENIG)

A pilha de 2 camadas consiste no material do núcleo TRF-45 com camadas de cobre de 35μm, fornecendo uma base robusta e dimensionalmente estável para circuitos de alta frequência.

Desempenho Elétrico Excepcional
O material TRF-45 foi projetado para se destacar em aplicações de RF e micro-ondas, com as seguintes características elétricas de destaque:

1. Constante dielétrica estável (Dk) de 4,5 ± 0,15 a 10GHz
2. Fator de dissipação baixo de 0,0035 a 10GHz
3. Absorção de umidade de apenas 0,06%

Essas propriedades permitem que os projetistas alcancem controle preciso de impedância, minimizem problemas de integridade de sinal e mantenham um desempenho consistente em uma ampla faixa de temperaturas e frequências.

Confiabilidade Térmica e Mecânica
Além de sua proeza elétrica, o TRF-45 também possui impressionantes propriedades térmicas e mecânicas:

Coeficiente de Expansão Térmica (CTE):

1. Eixo X: 9 ppm/°C
2. Eixo Y: 9 ppm/°C
3. Eixo Z: 40 ppm/°C (50°C a 150°C)
4. Condutividade térmica: 0,43 W/mK
5. Classificação de inflamabilidade: UL 94-V0

Esta combinação de baixo CTE, alta condutividade térmica e excelente estabilidade dimensional garante que seus circuitos de alta frequência possam suportar os rigores da fabricação e operar de forma confiável em ambientes exigentes.

Aplicações Versáteis
Com seu desempenho de RF excepcional e construção robusta, o TRF-45 é adequado para uma variedade de aplicações de alta frequência, incluindo:

1. Antenas de rádio por satélite
2. Antenas RFID
3. Antenas GPS

Outros sistemas de comunicação sem fio
Aproveitando os recursos do TRF-45, os engenheiros podem ultrapassar os limites de tamanho, peso e otimização de energia, mantendo a integridade de seus projetos.

Para saber mais sobre como o TRF-45 pode beneficiar seu próximo projeto de RF, não hesite em entrar em contato com nossa equipe de especialistas técnicos. Estamos aqui para ajudá-lo a aproveitar o poder deste material inovador de PCB.
