Descrição do produto

Placa de Circuito Impresso (PCI) RO3010 de 20 mil com Acabamento de Prata por Imersão

O 20 mil Placa de Circuito Impresso (PCI) RO3010 de 2 Camadas é uma placa de circuito impresso de alta frequência construída com laminados Rogers RO3010, que são compósitos de PTFE preenchidos com cerâmica, oferecendo estabilidade mecânica, elétrica e térmica excepcionais. Projetada especificamente para aplicações de RF e micro-ondas, esta PCI apresenta acabamento de superfície de prata por imersão, espessura compacta de 0,5 mm e peso de cobre de 1 oz em ambas as camadas. Com sua excelente constante dielétrica e fator de dissipação, esta PCI é ideal para miniaturização de circuitos e aplicações de alto desempenho em telecomunicações, sistemas de satélite e radar automotivo.

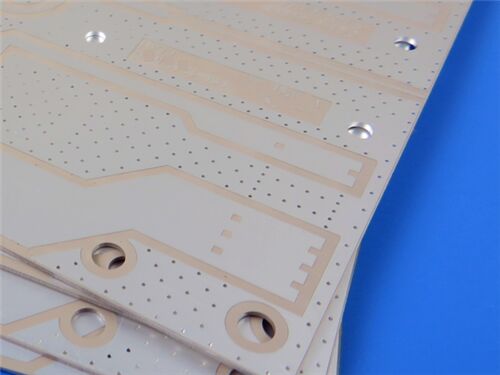

RO3010 Placa de Circuito Impresso (PCB) de 2 Camadas construída em material laminado de 20 mil com Acabamento de Prata por Imersão 0

Detalhes da Construção da PCI

Especificação	Detalhes
Material Base	Rogers RO3010
Contagem de Camadas	PCI rígida de 2 camadas
Dimensões da Placa	102 mm x 63 mm
Espessura Finalizada	0,5 mm
Espessura do Cobre	1 oz (35 µm) em ambas as camadas
Acabamento de Superfície	Prata por Imersão
Traço/Espaço Mínimo	5/7 mils
Tamanho Mínimo do Furo	0,4 mm
Espessura da Metalização do Via	20 µm
Máscara de Solda	Nenhuma
Serigrafia	Nenhuma
Teste Elétrico	100% antes do envio
Padrão de Qualidade	IPC-Classe-2

Empilhamento da PCI

Camada	Material	Espessura
Camada de Cobre 1	Folha de Cobre (1 oz)	35 µm
Núcleo	Rogers RO3010 (20 mil)	0,508 mm
Camada de Cobre 2	Folha de Cobre (1 oz)	35 µm

Estatísticas da PCI

Parâmetro	Valor
Componentes	38
Total de Pads	45
Pads de Furo Passante	16
Pads SMT Superiores	29
Pads SMT Inferiores	0
Vias	36
Redes	2

A PCI é fabricada usando arte Gerber RS-274-X, garantindo compatibilidade com processos de fabricação modernos e produção precisa.

Visão Geral do Material: Rogers RO3010

Os laminados Rogers RO3010 são materiais avançados à base de PTFE projetados para aplicações de alta frequência. Com uma constante dielétrica de 10,2 ± 0,30 e fator de dissipação de 0,0022 a 10 GHz, esses laminados oferecem excelente desempenho elétrico e estabilidade dimensional, tornando-os ideais para miniaturização de circuitos e projetos de banda larga.

Propriedade	Valor
Constante Dielétrica (Dk)	10,2 ± 0,30 a 10 GHz
Fator de Dissipação (Df)	0,0022 a 10 GHz
Condutividade Térmica	0,95 W/mK
CTE (X/Y/Z)	13 ppm/°C, 11 ppm/°C, 16 ppm/°C
Temperatura de Decomposição (Td)	>500 °C
Absorção de Umidade	0,05%
Temperatura de Operação	-40 °C a +85 °C

Principais Características:

Alta Constante Dielétrica: 10,2 ± 0,30 a 10 GHz fornece desempenho elétrico consistente.

Baixo Fator de Dissipação: 0,0022 a 10 GHz garante perda mínima de sinal.

Estabilidade Térmica: Temperatura de decomposição (Td) > 500 °C para operação confiável em ambientes hostis.

Excelente CTE: Valores de CTE X/Y/Z garantem estabilidade dimensional e compatibilidade com cobre.

Resistência à Umidade: Baixa absorção (0,05%) garante desempenho em condições úmidas.

Principais Benefícios:

Estabilidade Dimensional: Expansão compatível com cobre para confiabilidade superior.

Custo-Benefício: Preços econômicos para fabricação em volume.

Miniaturização: Alta Dk permite projetos compactos sem comprometer o desempenho.

Certificado ISO 9001: Atende a rigorosos padrões de qualidade para produção.

Aplicações

Antenas de celular, amplificadores de potência

Sistemas de radar, telemática

Comunicação via satélite, antenas GPS

Antenas patch para comunicações sem fio

Leitores remotos de medidores, enlaces de dados

Conclusão

A Placa de Circuito Impresso (PCI) RO3010 de 20 mil de 2 Camadas com Acabamento de Prata por Imersão oferece uma solução confiável e de alto desempenho para projetos de RF e micro-ondas. Construída com laminados Rogers RO3010, esta PCI oferece desempenho de baixa perda, excelente estabilidade térmica e alta constante dielétrica, tornando-a ideal para uma variedade de indústrias, incluindo telecomunicações, automotiva e aeroespacial. Com disponibilidade mundial, conformidade com IPC-Classe-2 e certificação ISO 9001, esta PCI é a escolha perfeita para engenheiros que exigem precisão, confiabilidade e custo-benefício em seus projetos.

PWB de alta velocidade,

projeto de circuito de alta frequência,

bluetooth circuit board
