4-camada RO3003 PCB híbrido com roteamento de profundidade controlada

Este estudo de caso examina uma PCB híbrida de 4 camadas que combina laminado de alta frequência Rogers RO3003 com FR-4 Tg170. O projeto demonstra uma abordagem estratégica para a fabricação de circuitos de RF — utilizando materiais premium apenas onde o desempenho de alta frequência é crítico, enquanto aproveita o FR-4 de custo eficaz para funções estruturais e de baixa frequência.

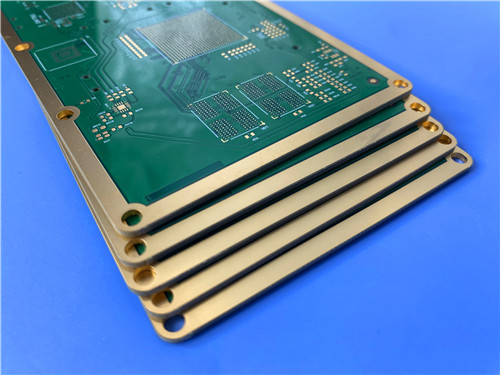

Esta é uma PCB híbrida de 4 camadas que usa Rogers RO3003 de 10 mil para a camada de sinal de alta frequência e FR-4 Tg170 para as camadas de suporte. A placa mede 127 mm x 97 mm com uma espessura laminada de 0,694 mm. Ela apresenta roteamento com profundidade controlada de L2 a L4 (não metalizado), acabamento de superfície ENIG e máscara de solda verde com serigrafia branca. Cinco projetos foram produzidos, uma peça cada.

Principais Conclusões

1. Construção Híbrida: RO3003 + FR-4 Tg170 combina desempenho de alta frequência com eficiência de custo
2. Estratégia de Materiais: RO3003 lida com sinais de RF; FR-4 fornece suporte estrutural e roteamento de baixa frequência
3. Processo Especial: Roteamento com profundidade controlada (L2–L4) cria cavidades ou recursos precisos sem penetração total
4. Especificações: RO3003 de 10 mil, cobre de 1 oz por camada, acabamento ENIG, espessura laminada de 0,694 mm
5. Produção: 5 projetos, 1 peça cada, dimensões de 127 mm x 97 mm

Por que RO3003 Híbrido + FR-4?

A abordagem híbrida aborda um trade-off fundamental de custo-desempenho no projeto de PCBs de RF.

RO3003: O Especialista em Alta Frequência

O RO3003 é um laminado de PTFE preenchido com cerâmica projetado para aplicações de RF e micro-ondas de até 40 GHz. Suas principais propriedades incluem:

1. Constante Dielétrica (Dk): 3,00 ± 0,04 a 10 GHz — estabilidade excepcional em temperatura e frequência
2. Fator de Dissipação (Df): 0,0010 a 10 GHz — perda de sinal extremamente baixa
3. CTE: 17 ppm/°C (X), 16 ppm/°C (Y), 25 ppm/°C (Z) — compatível com cobre para furos metalizados confiáveis
4. Coeficiente Térmico de Dk: -3 ppm/°C — desvio mínimo da constante dielétrica ao longo da temperatura

O RO3003 elimina a mudança abrupta na Dk que ocorre perto da temperatura ambiente com materiais de vidro de PTFE padrão, tornando-o ideal para radar automotivo (77 GHz), ADAS e infraestrutura 5G mmWave.

FR-4 Tg170: O Cavalo de Batalha de Custo Eficaz

1. O FR-4 com temperatura de transição vítrea (Tg) de 170°C fornece:
2. Suporte mecânico confiável para o stackup geral
3. Roteamento de custo eficaz para energia, terra e sinais de baixa frequência
4. Excelente estabilidade dimensional e confiabilidade de furos
5. Compatibilidade com processamento padrão de PCB

A Vantagem Híbrida

Ao usar RO3003 apenas para a camada de sinal de alta frequência e FR-4 para as camadas de suporte, os projetistas alcançam:

1. Desempenho: Sinais de RF viajam através de RO3003 de baixa perda
2. Redução de Custo: Material caro de alta frequência é minimizado
3. Integridade Mecânica: FR-4 fornece rigidez estrutural

Essa abordagem é comum em módulos de radar automotivo, antenas de estação base 5G e terminais de comunicação via satélite.

Roteamento com Profundidade Controlada (L2–L4)

Esta placa apresenta roteamento com profundidade controlada da Camada 2 à Camada 4, que é um processo não metalizado.

O que é Roteamento com Profundidade Controlada?

Ao contrário da perfuração padrão de furo passante que penetra toda a placa, o roteamento com profundidade controlada remove material a uma profundidade precisamente programada dentro do stackup. Essa técnica é usada para:

1. Criar cavidades para embutir componentes
2. Expor camadas de cobre internas para aterramento ou contato térmico
3. Formar transições de impedância controlada entre diferentes meios dielétricos
4. Remover efeitos de stub indesejados em vias de alta velocidade

Principais Considerações de Projeto

O roteamento com profundidade controlada bem-sucedido requer atenção cuidadosa a:

Planejamento de Stackup: Espessura consistente de prepreg (tolerância de ±10 µm) e colocação de camadas de transição de sinal críticas em camadas de núcleo (que têm tolerâncias de espessura mais rigorosas) melhoram a precisão da perfuração.

Referenciamento do Eixo Z: Os métodos mais confiáveis usam controle de profundidade referenciado à superfície, onde a máquina detecta a superfície real da PCB antes da usinagem, ou mapeamento de superfície com roteamento adaptativo para requisitos mais rigorosos.

Tolerância de Profundidade: A tolerância de profundidade padrão da indústria é tipicamente de ±50 µm (±2 mil), com fabricantes avançados alcançando ±25 µm (±1 mil).

Controle de Dimensão: Ao especificar recursos de profundidade controlada, uma dimensão deve ser identificada como controladora (tipicamente a profundidade final da cavidade), com a outra marcada como referência para evitar tolerâncias conflitantes.

Por que Não Metalizado?

O roteamento com profundidade controlada não metalizado significa que as paredes e o piso da cavidade não são metalizados. Isso é adequado quando o recurso é puramente mecânico (espaço livre para componentes) ou quando o cobre exposto no piso da cavidade deve permanecer acessível para aterramento ou contato térmico.

P: O que é uma PCB híbrida?
R: Uma PCB híbrida combina diferentes materiais laminados em um único stackup para otimizar desempenho e custo. Normalmente, materiais de RF de alto desempenho são usados para camadas de sinal críticas, enquanto o FR-4 padrão lida com funções de energia, terra e baixa frequência.

P: Por que usar RO3003 em vez de FR-4 para a camada de RF?
R: O FR-4 tem alta perda dielétrica em frequências de micro-ondas (Df ~0,012 a 10 GHz), causando atenuação significativa do sinal. O Df de 0,0010 do RO3003 minimiza a perda, tornando-o essencial para um desempenho confiável em alta frequência.

P: O que significa "roteamento com profundidade controlada"?
R: É um processo CNC onde a ferramenta de corte penetra a uma profundidade precisamente programada dentro da PCB, em vez de através de toda a placa. É usado para cavidades, retro-perfuração e exposição de camadas internas.

P: Qual é a tolerância de profundidade típica para este processo?
R: A tolerância padrão da indústria é de ±50 µm (±2 mil). Fabricantes avançados que usam controle de profundidade referenciado à superfície e roteamento adaptativo podem alcançar ±25 µm (±1 mil).

P: Por que o roteamento não é metalizado?
R: O roteamento não metalizado é usado quando o recurso não requer conectividade elétrica — como cavidades de espaço livre para componentes ou acesso a cobre exposto para aterramento. A metalização adicionaria etapas de processo e custo desnecessários.

P: Quais são as aplicações típicas para PCBs híbridas RO3003?
R: Radar automotivo (77 GHz), sensores ADAS, infraestrutura 5G mmWave, terminais de comunicação via satélite e equipamentos de teste de alta frequência.

P: Como a placa lida com a incompatibilidade de CTE entre RO3003 e FR-4?
R: A incompatibilidade de CTE é gerenciada através de projeto de stackup simétrico, materiais de ligação compatíveis (como prepreg Rogers 2929) e perfis de laminação otimizados. Controle de processo cuidadoso evita empenamento e delaminação.

Considerações Finais

Esta PCB híbrida RO3003 de 4 camadas demonstra uma abordagem madura para o projeto de RF: usar o material certo para a função certa. Ao emparelhar o desempenho excepcional de alta frequência do RO3003 com a eficiência de custo e a resistência mecânica do FR-4, o projeto alcança tanto desempenho quanto eficiência econômica. A inclusão de roteamento com profundidade controlada adiciona outra camada de sofisticação, permitindo recursos internos precisos sem comprometer a integridade da placa.
