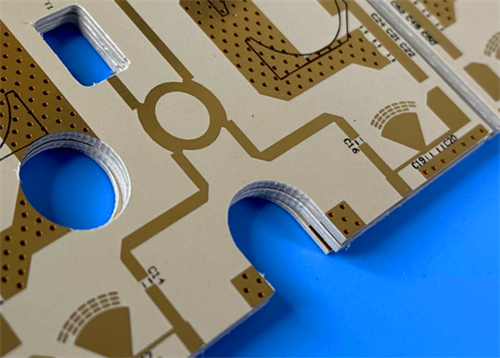

Um mergulho profundo num projeto de PCB RF DiClad 527 sem máscara e de alto desempenho

No mundo da eletrónica de alta frequência, o mantra é "menos é mais". Quando a integridade do sinal é primordial, cada escolha de material, cada decisão de design,e cada processo de fabricação deve ser meticulosamente examinadoEsta é a história de um fascinante projeto de PCB personalizado que incorpora este princípio, aproveitando as propriedades avançadas de um substrato especializado para criar um robusto,cartão de duas camadas de alto desempenho.

O resumo: Uma base para a excelência de alta frequência

Este projeto centrou-se no projeto e fabricação de uma placa de circuito impresso rígida de duas camadas.Era uma placa construída do zero para se destacar em aplicações de RF e microondas exigentes..

Decodificar a lista de materiais: o "porquê" por trás do "o quê"

As especificações deste PCB revelam uma filosofia de design clara centrada no desempenho, precisão e confiabilidade para sinais de alta frequência.

O Substrato: Rogers DiClad 527

A escolha mais crítica foi o material de base. Ao contrário do FR-4 padrão, o DiClad 527 é um composto PTFE (Teflão) reforçado com fibra de vidro tecida.Esta é uma família clássica de materiais para trabalho de alta frequência porque o PTFE tem inerentemente baixa perda de sinal.

O que faz o*527*A variante especial é a sua maior proporção de reforço de fibra de vidro, o que lhe dá uma estabilidade dimensional superior em comparação com alguns outros materiais PTFE.As suas principais propriedades a 10 GHz são uma constante dielétrica estável (Dk) entre 2.40 e 2.60 e um factor de dissipação (Df) excepcionalmente baixo de 0.0017Para um engenheiro, isto significa impedância previsível, atenuação mínima do sinal e desempenho consistente numa ampla gama de frequências.

Uma filosofia de design minimalista: sem máscara de solda

Uma das características mais marcantes deste PCB é a completa ausência de máscara de solda nas camadas superior e inferior.Isto pode parecer estranho.No entanto, é uma escolha deliberada para projetos de alta frequência:

1. Integridade do sinal:A máscara de solda tem uma constante dielétrica e um fator de dissipação próprio.O sinal viaja de forma mais controlada., ambiente consistente, interagindo principalmente apenas com o substrato DiClad de alto desempenho e cobre.

2.

3. Aplicações de alta tensão:A ausência de uma camada dielétrica também pode ser benéfica em projetos com potenciais de alta tensão ou RF de alta potência, onde a quebra da máscara de solda ou o arco podem ser uma preocupação.

Estatísticas da Construção e do Desempenho

Os detalhes da fabricação do PCB reforçam ainda mais o seu design orientado para o desempenho:

• Dimensões do quadro:49.63 mm x 91,54 mm com uma tolerância de +/- 0,15 mm, indicando a necessidade de um ajuste mecânico preciso.

• Empilhadeira:Uma construção clássica de 2 camadas com 35 μm (1 oz) de cobre em ambos os lados de um núcleo DiClad de 0,508 mm (20 mil).

• Trace/Space:Um mínimo de 4/6 mils, demonstrando a necessidade de roteamento de características finas para acomodar os 36 componentes e 104 pads dentro da área da placa compacta.

• Revestimento da superfície:O ouro de imersão (ENIG) fornece uma superfície plana e soldável, que é excelente para os 41 pads SMT do lado superior, e também oferece resistência à corrosão.

• Testes:Um teste elétrico de 100% antes da expedição garante que o design cuidadoso e os materiais especializados se traduzem num produto totalmente funcional.

As decisões de projeto: um olhar mais atento

Vamos examinar o componente e estrutura de rede.36 componentes,104 almofadas no total(dos quais 63 são de travagem), e19 viasEste é um projeto de tecnologia mista, que aproveita a resistência mecânica dos componentes através de buracos e a densidade do SMT.2 redesEsta extrema simplicidade sugere que a placa é um sub-circuito muito específico, potencialmente de alta potência ou alta frequência, como um filtro, um balun, um acoplador,ou uma simples rede de alimentação por antena, em vez de uma complexa, placa digital multifunção.

A aceitação do padrão IPC-Classe-2 significa que a placa é projetada para produtos eletrônicos de serviço dedicados, um nível de confiabilidade que se adapta perfeitamente a este tipo de aplicação.

Conclusão: Uma Masterclass em Design Baseado em Materiais

Este PCB personalizado é um exemplo brilhante de como a selecção de materiais conduz todo o processo de design.O designer assegurou que a placa tinha uma base ideal para o desempenho de alta frequênciaA decisão de renunciar à máscara de solda, um detalhe aparentemente insignificante, revela uma profunda compreensão de como as perdas parasitárias podem degradar um sinal.incluindo o peso específico de cobre, espessura de revestimento e tolerâncias apertadas, demonstra um compromisso com a produção de um produto confiável e de alto rendimento.

Esta placa não é apenas uma coleção de componentes num substrato;É um testemunho do poder da engenharia proposital. Um dispositivo onde cada material e especificação é escolhido para cumprir um propósito específico.Uma missão de alto desempenho.
