Uma PCB RF sem máscara de nível aeroespacial com PTFE preenchido com cerâmica

No exigente mundo da eletrónica aeroespacial e de defesa, a ciência dos materiais não é apenas um facilitador – é a pedra angular do desempenho. Este estudo de caso explora umdesign de PCB personalizadoque amplia os limites da engenharia de alta frequência, aproveitando um substrato avançado de PTFE preenchido com cerâmica. A filosofia minimalista do design, sem máscara de solda e sem serigrafia, ressalta um foco incansável na integridade e confiabilidade do sinal.

O resumo: uma potência compacta para aplicações críticas

Este projeto envolveu o projeto e fabricação de uma placa de circuito impresso rígida de 2 camadas com metas de desempenho muito específicas. A placa é compacta, medindo 97,53 mm x 100,28 mm, mas foi construída para lidar com algumas das aplicações mais exigentes em comunicações aeroespaciais, radar e satélite.

Decodificando a lista de materiais: o “porquê” por trás do “o quê”

As especificações revelam um design onde cada escolha é intencional, priorizando o desempenho elétrico acima de tudo.

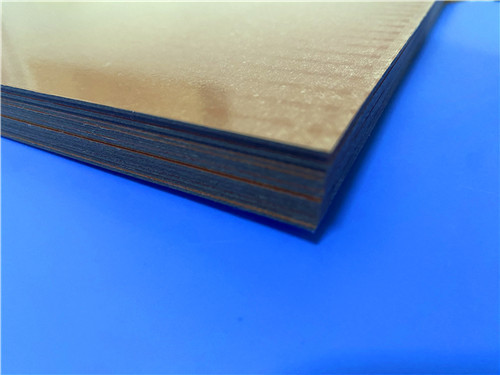

O substrato: PTFE preenchido com cerâmica TFA294

O coração deste PCB é o material dielétrico TFA294, um membro da série TFA. Este não é um laminado de PTFE padrão reforçado com fibra de vidro. Em vez disso, é um compósito sofisticado onde a resina PTFE é preenchida com um grande volume de nanocerâmica especializada e uniforme. Este método de construção inovador oferece diversas vantagens profundas.

O benefício mais crítico é a eliminação do “efeito fibra de vidro”. Nos laminados tradicionais de PTFE de vidro tecido, a trama do vidro pode criar variações microscópicas na constante dielétrica (Dk). Em frequências muito altas, essas variações podem afetar a consistência da fase e a integridade do sinal. Ao usar um sistema homogêneo preenchido com cerâmica, a série TFA fornece uniformidade Dk excepcional e anisotropia X/Y/Z mínima. Isso é fundamental para aplicações sensíveis, como antenas phased array e redes de formação de feixe. Seu Dk de 2,94 a 10 GHz e fator de dissipação de 0,0010 o tornam um material de perda extremamente baixa, crucial para atenuação mínima de sinal em circuitos de RF e micro-ondas.

Uma filosofia de design minimalista: sem máscara de solda, sem serigrafia

A ausência de máscara de solda e serigrafia em ambos os lados da placa é a característica mais marcante visualmente. Esta abordagem “básica” é uma decisão deliberada de engenharia para projetos de frequência mais alta:

1. Integridade final do sinal:A máscara de solda, embora forneça proteção, é uma camada dielétrica adicional com suas próprias características de perda e impedância. Nas frequências de micro-ondas, mesmo essas pequenas perdas podem degradar o desempenho. Removê-lo garante que o sinal interaja apenas com o substrato TFA294 de alto desempenho e os traços de cobre, criando um caminho de transmissão mais previsível e com baixas perdas.
2. Capacidade de alta tensão/energia:A ausência de uma camada dielétrica também pode ser benéfica em projetos com potenciais de alta tensão ou RF de alta potência, onde a quebra da máscara de solda pode ser uma preocupação.
3. Fabricação simplificada para desempenho:Ao omitir essas camadas não funcionais, o processo de fabricação é simplificado, reduzindo possíveis pontos de falha e concentrando-se inteiramente na geometria crítica do condutor.

Estatísticas de construção e desempenho

Os detalhes de fabricação da PCB reforçam sua precisão e design orientado para desempenho:

• Dimensões da placa:97,53 mm x 100,28 mm com uma tolerância restrita de +/- 0,15 mm, indicando um requisito de ajuste mecânico preciso e alinhamento em um sistema maior.
• Empilhamento:Uma construção de 2 camadas com 35 μm (1 onça) de cobre em ambos os lados de um núcleo TFA294 de 1,016 mm (40 mil).
• Rastreamento/Espaço:Um passo fino mínimo de 4/6 mils permite um roteamento denso e de impedância controlada dentro da área da placa.
• Acabamento de superfície:Immersion Gold (ENIG) fornece uma superfície excelente, plana e soldável para as 14 almofadas SMT na parte superior, garantindo juntas de solda confiáveis ​​para componentes sensíveis.
• Teste:Um teste 100% elétrico antes do envio é uma etapa obrigatória para garantir que o design cuidadoso e os materiais especializados se traduzam em um produto totalmente funcional.

As decisões de design: um olhar mais atento

O exame dos componentes e da estrutura da rede revela um subsistema focado e de alto desempenho. O tabuleiro contém21 componentes, um número modesto que inclui18 almofadas de furo passantee14 almofadas SMT. A presença de13 viasfornece uma solução de roteamento compacta. O fato de o conselho ter apenas2 redesé sua característica mais reveladora. Esta simplicidade absoluta não é uma limitação, mas uma pista direta para a sua aplicação.

Um projeto com apenas duas redes é altamente especializado. Provavelmente é um subcircuito de alta potência ou alta frequência, como:

• Um acoplador ou filtro RF:Esses dispositivos geralmente possuem poucas conexões (entrada, saída e terra).
• Uma subseção de amplificador de potência (PA):Um amplificador baseado em transistor pode ter algumas redes de polarização DC, mas é fundamentalmente um caminho de RF de “2 redes”.
• Uma rede de alimentação de antena:Um balun ou um simples transformador de impedância teria uma estrutura semelhante.

Sua aceitação no padrão IPC-Class-2 é significativa. Embora a Classe 3 seja para equipamentos de suporte à vida de alta confiabilidade, a Classe 2 representa um "produto eletrônico de serviço dedicado" com um alto nível de confiabilidade, que muitas vezes é o ponto ideal para subconjuntos aeroespaciais e de defesa onde o desempenho e a relação custo-benefício são críticos.

Conclusão: uma masterclass em design específico de aplicação

Esta PCB personalizada é um exemplo perfeito de como a seleção de materiais, em conjunto com uma filosofia de design minimalista, oferece desempenho incomparável para uma aplicação específica. Ao escolher o material TFA294 de nível aeroespacial, o designer garantiu uma base ideal para desempenho de alta frequência, livre das anomalias dos materiais tradicionais de vidro tecido. A decisão de omitir a máscara de solda e a serigrafia é uma prova do profundo conhecimento do projetista sobre como minimizar perdas parasitas e preservar a fidelidade do sinal em frequências de micro-ondas.

Esta placa não é um produto genérico; é uma solução desenvolvida especificamente para se destacar no ambiente hostil e exigente dos sistemas aeroespaciais e de radar. É um componente pequeno e despretensioso que desempenha um papel crítico nos sistemas maiores e sofisticados que atende – um verdadeiro reflexo do poder da engenharia intencional.
