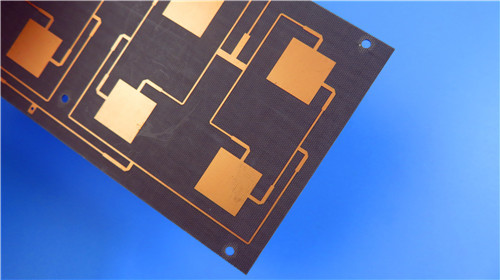

Olá, sou a Sally. Hoje vou apresentar um PCB personalizado que ultrapassa os limites da miniaturização: uma placa ultra fina de 0,1 mm construída em F4BME220 para aplicações de RF e microondas exigentes.

Isto...PCB personalizadoutiliza o F4BME220, um laminado de alta frequência à base de PTFE, para obter uma espessura ultrafina de 0,1 mm.mantém um excelente desempenho de RF e é ideal para antenas de matriz em fase, comunicações por satélite e outras aplicações de microondas confinadas no espaço.

Principais conclusões

Material: laminado de alta frequência à base de PTFE F4BME220 (Dk 2.2 típico)

Principais benefícios: a construção ultrafina de 0,1 mm permite a miniaturização extrema

Tamanho da placa: 79 mm x 65,3 mm

Construção: duplo lado com máscara de solda verde apenas no topo, serigrafia branca apenas no topo

Característica especial: núcleo extremamente fino (0,1 mm) para projetos compactos e leves

Qualidade: IPC-Classe-2 com ensaio 100% elétrico

O desafio: miniaturização extrema sem sacrificar o desempenho

O nosso cliente precisava de uma placa de RF excepcionalmente fina, com apenas 0,1 mm de espessura.Design compacto que pode caber em espaços apertados, mantendo um excelente desempenho de alta frequência para sistemas de microondas e radarOs materiais padrão de placas simplesmente não podiam alcançar esta espessura mantendo as propriedades elétricas necessárias.

A nossa solução: F4BME220 laminado de alta frequência

Escolhemos o F4BME220, um material à base de PTFE reforçado com tecido de fibra de vidro e filme de PTFE.

Construção ultrafinha (0,1 mm de núcleo)
O núcleo do F4BME220 mede apenas 0,1 mm, permitindo uma espessura de placa final de 0,1 mm. Esta extremamente fina é ideal para aplicações onde o peso e o espaço são restrições críticas.

Características de baixa perda
O material oferece um excelente desempenho elétrico com baixa perda dielétrica, garantindo a integridade do sinal em frequências de microondas.

Largo intervalo Dk (2.17­3.0)
Com a personalização Dk disponível, os projetistas podem ajustar a constante dielétrica para requisitos de impedância específicos.ideal para minimizar a perda de sinal.

Excelente estabilidade
O material oferece uma estabilidade melhorada em comparação com o padrão F4B, com maior resistência ao isolamento e desempenho consistente em todas as frequências.

Baixo desgaseamento
O material apresenta baixas características de escape, tornando-o adequado para aplicações aeroespaciais e de vácuo.

Especificações da placa

Estatísticas de projeto

O desenho de 2 redes indica um subcircuito de RF especializado.A alta contagem de vias (37) em relação aos componentes é notável, o que sugere uma rotação densa e interconexões potencialmente complexas dentro de uma área compactaO tamanho mínimo do buraco de 0,25 mm ultrapassa os limites da capacidade de perfuração mecânica.

Por que é importante ser ultrafino

0Uma espessura de.1 mm é excepcionalmente fina para um PCB rígido.

Redução de peso: crítico para aplicações aeroespaciais, UAV e portáteis

Economia de espaço: permite a integração em recintos fechados

Flexibilidade: aproximação da espessura do circuito flexível, mantendo as propriedades rígidas do substrato

Integridade do sinal: Caminhos de sinal mais curtos em determinadas configurações

Comparação: Como o F4BME220 se empilha

Por que isso importa:O F4BME220 oferece a espessura dos materiais PTFE avançados com bom desempenho de RF a um preço econômico. Suas características de baixa desgaseificação o tornam adequado para aplicações aeroespaciais.

Escolhas de projeto: construído para RF

Máscara de solda verde (apenas na parte superior)
A camada superior apresenta máscara de solda verde para proteção dos componentes, enquanto a parte inferior permanece nua para um desempenho RF ideal e para minimizar a espessura.

Tela de seda branca (apenas na parte superior)
A identificação clara dos componentes no lado superior simplifica a montagem e a solução de problemas.

Finalização em ouro de imersão
Fornece uma superfície plana e soldável com excelente resistência à corrosão.

5/8 mil Trace/Space
O encaminhamento de passo fino permite layouts compactos dentro da pequena área da placa.

Aplicações ideais

Antenas de matriz em fases que requerem redes de alimentação compactas e leves

Sistemas de comunicação por satélite com restrições de peso rigorosas

Módulos de microondas e de RF em ambientes com espaço restrito

Outros aparelhos de transmissão

Outros aparelhos de distribuição de energia, acopladores e combinadores

Antenas de estações de base

P: Como é obtida uma espessura de 0,1 mm?

R: O núcleo F4BME220 é fabricado com espessura de 0,1 mm. Com as camadas de cobre adicionadas, a espessura final total permanece de 0,1 mm, pois o cobre é contabilizado na especificação do empilhamento.

P: Uma placa de 0,1 mm é frágil?
R: Embora seja mais fino que as placas padrão, o F4BME220 mantém uma rigidez adequada para a maioria das aplicações.

P: Por que escolher F4BME em vez de materiais mais caros de PTFE?
R: O F4BME oferece um excelente desempenho de RF a um preço mais rentável, com o benefício adicional de capacidades de construção extremamente finas.

P: Qual é a importância de 37 vias para um projeto de duas redes?
A: A alta contagem de via sugere uma proteção complexa, aterragem ou interconexões dentro do circuito de RF, provavelmente conectando vários pontos de terra ou criando um plano de terra estruturado.

P: Esta espessura pode ser alcançada com outros materiais?
R: Sim, mas o F4BME oferece especificamente a combinação de magreza, baixa perda e custo-eficácia que o tornou a escolha certa para esta aplicação.

A extrema delgidez e o excelente desempenho de RF do F4BME220 tornam-no uma escolha excelente para aplicações em que o peso e o espaço são essenciais.Combinado com as suas características de baixa emissão de gases e a sua relação custo-eficácia, é ideal para aeronaves, satélites e microondas compactas.
