Olá, sou a Sally, e hoje estou entusiasmada por partilhar um recente projeto de PCB personalizado que aborda os desafios únicos da concepção de radiofrequências de alta potência.
O Conselho de Administração

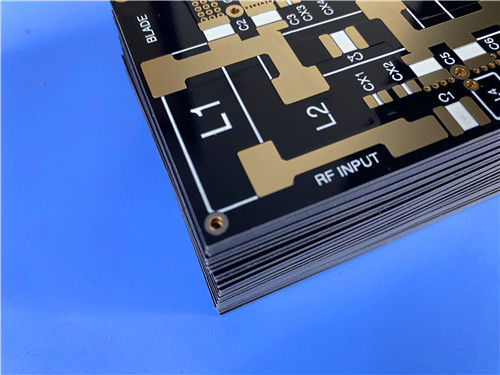

Trata-se de um PCB rígido de dois lados construído em F4BTD350S, um substrato de resina PTFE de alta condutividade térmica.O empilhamento é constituído por camadas de cobre de 35 μm em ambos os lados de umNúcleo F4BTD350S de 508mm.
O projeto usa 7/9 mil traços e espaço com um tamanho mínimo de buraco de 0,6 mm. O acabamento da superfície é de ouro de imersão, com máscara de solda preta aplicada apenas na camada superior.A tela de seda branca está presente no lado superior, e cada placa é submetida a 100% de testes elétricos de acordo com os padrões IPC-Classe-2.
Porquê o F4BTD350S?
O que torna este material especial? O F4BTD350S é um composto de PTFE reforçado com fibra de vidro, cheio de cerâmica de alta condutividade térmica.Foi desenvolvido especificamente para aplicações onde a dissipação de calor e baixa perda de sinal são igualmente críticos.
O material proporciona uma constante dielétrica de 3,5 ± 0,07 a 10 GHz e um factor de dissipação impressionantemente baixo de 0.0016Mas a característica que realmente se destaca é a sua condutividade térmica de 1,25 W/M·K, significativamente superior aos materiais PTFE normais.Isto significa que o calor gerado por componentes RF de alta potência é efetivamente conduzido, prolongando a vida útil do dispositivo e assegurando uma operação fiável em condições exigentes.
Outras vantagens incluem um baixo coeficiente de expansão térmica comparado ao cobrepara furos revestidos de forma fiável, alta resistência elétrica e resistência à chama UL 94-V0.
Estatísticas de projeto
A placa contém 18 componentes com 22 almofadas totais, com 10 furos e 12 montadas na superfície no lado superior.Esta topologia simples aponta para um sub-circuito de RF especializado, provavelmente um estágio de filtro, acoplador ou amplificador de potência onde a integridade do sinal e a gestão térmica são primordiais.
Principais escolhas de design
A máscara de solda preta na camada superior proporciona uma aparência profissional, protegendo componentes e vestígios.A camada inferior nua é otimizada para desempenho de RF e dissipação de calor.
A espessura do painel de 0,6 mm estabelece um equilíbrio entre a resistência mecânica e a construção leve frequentemente exigida nos sistemas de RF.
Aplicações típicas
Com a sua elevada condutividade térmica e características de baixa perda, esta placa é ideal para aplicações de radiofrequência de alta potência, amplificadores de potência, antenas, equipamentos industriais de aquecimento,acopladores, filtros e divisores de energia.
Pensamentos finais
Este projeto destaca a nossa capacidade de fornecer PCBs personalizados usando materiais avançados de gestão térmica como o F4BTD350S.Quando o seu projeto exige desempenho RF excepcional e dissipação de calor eficiente, temos a experiência para fazer isso acontecer.
Gostaria de discutir como podemos ajudar a dar vida ao seu projeto.
