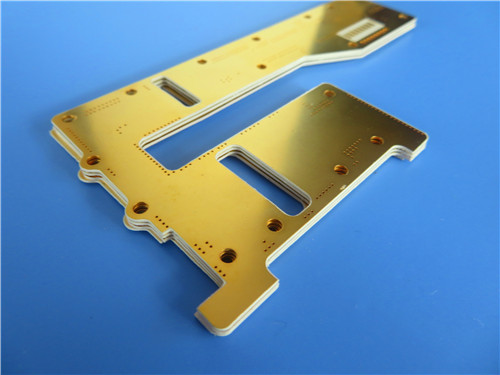

Estudo de Caso de PCB Personalizada: TMM13i de Alto Dk para Circuitos de RF Compactos e de Alto Desempenho
Olá, eu sou a Sally. Hoje estou apresentando uma PCB personalizada que utiliza o Rogers TMM13i — um material de micro-ondas termofixo de alta constante dielétrica — para aplicações exigentes de RF e comunicação via satélite.
Esta PCB personalizada usa Rogers TMM13i, um material de micro-ondas termofixo preenchido com cerâmica isotrópico com uma constante dielétrica de 12,85. Seu alto Dk permite a miniaturização significativa do circuito, mantendo baixa perda (Df 0,0019), tornando-o ideal para filtros compactos, acopladores e sistemas de comunicação via satélite onde o espaço é crítico.
![]()
Principais Conclusões
O Desafio: Miniaturização Sem Compromisso
Nosso cliente precisava de uma placa de RF compacta que pudesse oferecer excelente desempenho elétrico em uma pegada muito pequena. A aplicação — provavelmente um filtro, acoplador ou módulo de comunicação via satélite — exigia uma redução significativa do tamanho do circuito sem sacrificar a integridade do sinal. Materiais de RF padrão com Dk mais baixo não conseguiam atingir a miniaturização necessária.
Rogers TMM13i
Selecionamos o Rogers TMM13i, um material de micro-ondas termofixo preenchido com cerâmica.
Veja por quê:
Alta Constante Dielétrica (Dk = 12,85 ± 0,35 a 10 GHz)
Esta é a característica definidora do material. Um Dk de quase 13 permite geometrias de circuito substancialmente menores — linhas de transmissão, acopladores e filtros podem ser drasticamente reduzidos em tamanho em comparação com materiais de Dk mais baixo.
Para projetos de RF compactos, isso é um divisor de águas.
Baixa Perda (Df = 0,0019 a 10 GHz)
Apesar de seu alto Dk, o TMM13i mantém um baixo fator de dissipação, garantindo atenuação mínima do sinal.
Constante Dielétrica Isotrópica
Ao contrário de alguns materiais anisotrópicos, o TMM13i fornece desempenho elétrico consistente em todas as direções — crítico para um comportamento previsível do circuito.
Estabilidade Termofixa
O material resiste à fluência e ao fluxo a frio, mantendo a estabilidade dimensional ao longo do tempo. O CTE é intimamente compatível com o cobre (19 ppm/K nos eixos X/Y), garantindo furos metalizados confiáveis através de ciclos térmicos.
Vantagens de Processamento
Nenhum tratamento com naftenato de sódio é necessário antes da metalização por imersão, simplificando a fabricação. O material também é compatível com processos sem chumbo e possui classificação UL 94V-0.
Especificações da Placa
| Recurso | Especificação |
| Dimensões | 89,65 mm x 45,27 mm (± 0,15 mm) |
| Contagem de Camadas | Dupla face |
| Empilhamento | 35 µm Cu / 0,508 mm TMM13i / 35 µm Cu |
| Espessura Final | 0,6 mm |
| Trilhas/Espaçamento | 5/8 mils |
| Tamanho Mínimo do Furo | 0,25 mm |
| Acabamento da Superfície | Ouro de Imersão |
| Máscara de Solda | Nenhuma (ambos os lados) |
| Serigrafia | Branco (apenas superior) |
| Testes | Elétrico 100% |
| Padrão | IPC-Classe-2 |
Estatísticas de Design
| Métrica | Valor |
| Componentes | 32 |
| Total de Pads | 54 |
| Pads de Furo Passante | 29 |
| Pads SMT Superiores | 26 |
| Vias | 38 |
| Redes | 2 |
O design de 2 redes confirma que este é um subcircuito de RF especializado. A contagem de 38 vias sugere estruturas complexas de aterramento ou blindagem. Os 32 componentes com 54 pads indicam uma mistura de componentes through-hole e SMT para resistência mecânica e roteamento compacto.
Escolhas de Design: Construído para RF
Sem Máscara de Solda (Ambos os Lados)
A ausência completa de máscara de solda é uma escolha deliberada para designs de alta frequência. A máscara de solda tem suas próprias propriedades dielétricas que podem introduzir perda de sinal e variação de impedância em frequências de micro-ondas. Ao removê-la, o sinal interage apenas com o substrato TMM13i e as trilhas de cobre.
Serigrafia Branca (Apenas Superior)
A identificação clara dos componentes no lado superior auxilia na montagem e solução de problemas, enquanto a camada inferior nua mantém o caminho de RF limpo.
Acabamento em Ouro de Imersão
Fornece uma superfície plana e soldável com excelente resistência à corrosão.
Sem Vias Cegas
Todas as interconexões são vias through-hole, simplificando a fabricação e reduzindo o custo.
Comparação: Como o TMM13i se Compara
| Propriedade | TMM13i | TMM10i | FR-4 Padrão |
| Dk a 10 GHz | 12,85 | 9,8 | 4,0–4,5 |
| Df a 10 GHz | 0,0019 | 0,002 | 0,02–0,03 |
| Condutividade Térmica | ~0,76 W/mK | 0,76 W/mK | 0,3 W/mK |
| CTE (X/Y) | 19 ppm/K | 19 ppm/K | 14–17 ppm/K |
| Tamanho do Circuito | Menor | Muito Pequeno | Grande |
Por Que Isso Importa: O TMM13i oferece um dos maiores valores de Dk disponíveis em materiais de micro-ondas termofixos, permitindo as menores geometrias de circuito possíveis. Sua construção termofixa fornece estabilidade mecânica superior em comparação com alternativas de PTFE.
Aplicações Ideais
P: Por que escolher TMM13i em vez de TMM10i ou outros materiais de alto Dk?
R: O TMM13i oferece o maior Dk (12,85) na série TMM, permitindo a miniaturização mais agressiva do circuito. Se sua aplicação exige a menor pegada possível, o TMM13i é a resposta.
P: O que significa "isotrópico" e por que isso importa?
R: Isotrópico significa que a constante dielétrica é a mesma em todas as direções. Isso garante um desempenho elétrico consistente, independentemente da orientação do circuito, simplificando o design e melhorando a previsibilidade.
P: Por que não há máscara de solda em nenhum dos lados?
R: A máscara de solda introduz perda dielétrica e variação de impedância em altas frequências. Removê-la garante o caminho de sinal de RF mais puro possível.
P: Qual é o significado de 38 vias com apenas 2 redes?
R: A alta contagem de vias sugere extensas estruturas de aterramento e blindagem, provavelmente criando um plano de terra bem definido ou linhas de transmissão blindadas para sinais de RF sensíveis.
P: O TMM13i é fácil de processar?
R: Sim. Ao contrário dos materiais de PTFE, o TMM13i não requer tratamento com naftenato de sódio antes da metalização. Processos de fabricação de PCB padrão podem ser usados, incluindo montagem sem chumbo.
Considerações Finais
O Dk extremamente alto do TMM13i permite a miniaturização mais agressiva do circuito, mantendo excelente desempenho de RF. Combinado com sua estabilidade termofixa e características de processamento confiáveis, é uma escolha excepcional para aplicações de RF exigentes onde o espaço é um prêmio absoluto.
Tem um projeto de RF compacto que precisa de miniaturização extrema? Adoraria saber sobre ele.
— Sally
