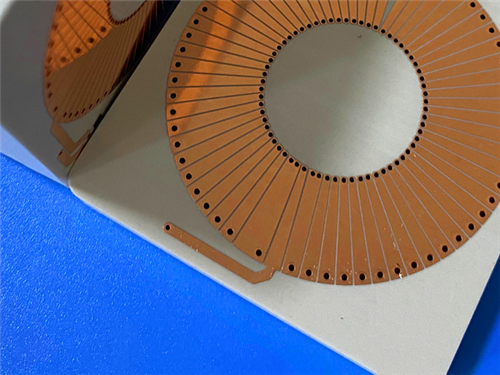

Olá, eu sou a Sally. Hoje estou apresentando uma PCB personalizada construída em PTFE Padrão—um substrato de PTFE preenchido com cerâmica de grau aeroespacial—com um núcleo espesso de 2,03 mm (80 mil) e acabamento OSP.Esta PCB personalizada foi fabricada usando TFA294, um substrato de PTFE preenchido com cerâmica, livre de fibra de vidro, com uma constante dielétrica de 2,94 a 10 GHz. Foi especificado um núcleo de 80 mil (2,03 mm), resultando em uma espessura final de 2,1 mm. Foi aplicado um acabamento OSP (Preservativo Orgânico para Soldabilidade) em vez do mais comum ENIG, mantendo a superfície de cobre exposta e econômica. O design de 2 redes aponta para um componente de RF focado—provavelmente para comunicações via satélite, antenas de arranjo em fase ou sistemas de radar.
Principais Conclusões
Material: TFA294 — PTFE preenchido com cerâmica, livre de fibra de vidro (Dk 2,94)
O TFA294 foi selecionado da série TFA. Veja por que foi escolhido:
Construção Livre de Fibra de Vidro
A camada dielétrica era composta de resina de PTFE e nano-cerâmicas dispersas uniformemente—nenhum tecido de fibra de vidro foi usado. Isso eliminou o "efeito fibra de vidro", onde os padrões de tecelagem causam variações microscópicas de Dk que degradam a integridade do sinal em altas frequências.
Dk Baixo e Estável (2,94 a 10 GHz)
Excelente estabilidade de frequência foi alcançada, com variação mínima na faixa de operação. O baixo TCDK de -5 ppm/°C garantiu desempenho consistente de -55°C a 150°C.
Baixa Perda Excepcional (Df = 0,0010 a 10 GHz e 20 GHz)
A atenuação mínima do sinal foi garantida—mesmo a 40 GHz, o fator de dissipação permaneceu em apenas 0,0012.
Anisotropia Minimizada
A anisotropia X/Y/Z foi minimizada e o CTE (18 ppm/°C nos eixos X/Y) foi cuidadosamente combinado com a folha de cobre para furos metalizados confiáveis.
Baixa Absorção de Umidade (0,03%)
O desvio de desempenho em ambientes úmidos foi evitado.
Classificação UL 94-V0
A resistência à chama foi confirmada para aplicações críticas de segurança.
Especificações da Placa
![]()
Recurso
| Especificação | Dimensões |
| 49 mm x 90,3 mm (±0,15 mm) | Empilhamento |
| 35 μm Cu / 2,03 mm TFA294 / 35 μm Cu | Espessura Final |
| 2,1 mm | Trilha/Espaço |
| 6/7 mils | Tamanho Mínimo do Furo |
| 0,35 mm | Acabamento da Superfície |
| OSP | Máscara de Solda |
| Nenhuma (ambos os lados) | Serigrafia |
| Nenhuma | Testes |
| 100% elétrico | Padrão |
| IPC-Classe-2 | Estatísticas de Design |
Métrica
| Valor | Dk @ 10 GHz |
| 16 | Total de Pads |
| 31 (18 through-hole, 13 SMT) | Vias |
| 7 | Redes |
| 2 | O design de 2 redes indica um subcircuito de RF focado—provavelmente um filtro, acoplador ou rede de alimentação de antena. O núcleo de 80 mil é incomumente espesso para uma placa de 2 camadas e sugere requisitos mecânicos ou elétricos específicos. |
Acabamento de Superfície OSP
OSP foi escolhido como um acabamento de cobre exposto e econômico. Ao contrário do ENIG, nenhuma camada de níquel ou ouro foi aplicada, mantendo a superfície simples e evitando quaisquer contribuições magnéticas ou de perda potenciais de metais adicionais. O OSP protege o cobre durante o armazenamento e a soldagem, deixando a superfície essencialmente exposta.
Sem Máscara de Solda (Ambos os Lados)
A máscara de solda foi eliminada para evitar qualquer perda dielétrica potencial ou variação de impedância em frequências de micro-ondas.
Sem Serigrafia
A serigrafia foi omitida para manter a placa limpa e otimizar o desempenho de RF.
Núcleo Espesso de 80 mil
O núcleo espesso foi especificado para rigidez mecânica ou características elétricas específicas—o TFA294 está disponível em uma variedade de espessuras para atender a diversas necessidades de design.
Propriedades do TFA294
![]()
Propriedade
| TFA294 | Dk @ 10 GHz |
| 2,94 | 2,2–3,5 |
| 0,001 | 0,001–0,003 |
| 0,001 | 0,001–0,003 |
| 0,0012 | Varia |
| -5 ppm/°C | CTE (X/Y/Z) |
| 18/18/32 ppm/°C | Condutividade Térmica |
| 0,59 W/mK | Absorção de Umidade |
| 0,03% | Inflamabilidade |
| UL 94-V0 | Por que isso importa: |
O TFA294 oferece desempenho de perda excepcional que permanece estável mesmo a 40 GHz, com um TCDK de apenas -5 ppm/°C. Sua construção livre de fibra de vidro garante uniformidade de Dk superior em comparação com materiais de PTFE tecidos.Comparação: Como o TFA294 se compara
Propriedade
| TFA294 | PTFE Padrão | FR-4 | Fibra de Vidro |
| Não | Geralmente | Sim | Dk @ 10 GHz |
| 2,94 | 2,2–3,5 | 4,0–4,5 | Df @ 10 GHz |
| 0,001 | 0,001–0,003 | 0,02–0,03 | Df @ 40 GHz |
| 0,0012 | Varia | Anisotropia | TCDK |
| -5 ppm/°C | -50 a -150 | Varia | Anisotropia |
| Minimizada | Presente | Por que isso importa: | Por que isso importa: |
O TFA294 oferece perda extremamente baixa e estável em uma ampla faixa de frequência, com anisotropia mínima e excelente estabilidade térmica—ideal para aplicações aeroespaciais e de alta frequência.Aplicações Ideais
Com sua baixa perda, Dk estável e confiabilidade de grau aeroespacial, este design é construído especificamente para:
Equipamentos aeroespaciais, espaço, equipamentos de cabine e aeronaves
A: OSP foi escolhido pela eficiência de custo e para manter a superfície de cobre essencialmente exposta. Nenhuma camada de níquel ou ouro foi aplicada, evitando quaisquer contribuições magnéticas ou de perda potenciais de metais adicionais.
P: Por que foi especificado um núcleo de 80 mil (2,03 mm)?
A: O núcleo espesso foi provavelmente especificado para rigidez mecânica ou características elétricas específicas. O TFA294 está disponível em uma variedade de espessuras para atender a diversas necessidades de design.
P: O que diferencia o TFA294 do PTFE padrão?
A: O TFA294 não usa reforço de fibra de vidro—o dielétrico é composto de resina de PTFE e nano-cerâmicas. Isso elimina o efeito fibra de vidro e fornece uniformidade de Dk e estabilidade de frequência superiores.
P: Como o TFA294 se comporta em frequências mais altas?
A: Excepcionalmente bem. O fator de dissipação permanece em 0,0010 mesmo a 20 GHz e sobe apenas para 0,0012 a 40 GHz, com um TCDK de apenas -5 ppm/°C.
P: Por que nenhuma máscara de solda ou serigrafia foi aplicada?
A: Ambos foram eliminados para evitar qualquer perda dielétrica potencial ou interferência com o desempenho de RF—crítico para circuitos de micro-ondas sensíveis.
P: Este material é adequado para aplicações espaciais?
A: Sim. O TFA294 é descrito como um material de grau aeroespacial com baixa absorção de umidade e classificação UL 94-V0, tornando-o adequado para ambientes espaciais e aeroespaciais.
Pensamentos Finais
O TFA294 oferece desempenho excepcional de baixa perda em uma ampla faixa de frequência, com uma construção livre de fibra de vidro que garante consistência de sinal superior. Combinada com o acabamento OSP econômico e o núcleo espesso de 80 mil, esta placa é construída especificamente para aplicações aeroespaciais e de RF exigentes.
Tem um projeto aeroespacial de alta frequência em mente? Adoraria saber sobre ele.
