Espesso, resistente e com baixa perda: o WL-CT440 30mil PCB

Espesso, resistente e com baixa perda: o WL-CT440 30mil PCB

Precisa de uma placa de alta frequência mais espessa do que o habitual mas ainda assim fácil de fabricar?WL-CT44030 milligramas de PCB ENIG.

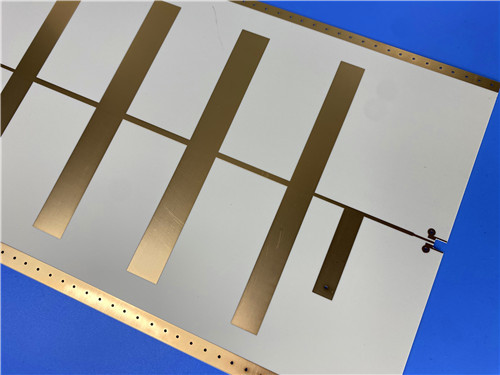

Esta placa de duas camadas (89 mm x 63,5 mm) é construída com compósito hidrocarboneto-cerâmico termo-resistente WL-CT440 ‡a da Wangling, que preenche a lacuna entre o desempenho do PTFE e a capacidade de processamento do FR-4.

Porque é que o queres?

• FR-4 Amigável:Ao contrário dos materiais PTFE, o WL-CT440 utiliza técnicas de fabricação FR-4 padrão.

• Performance de RF sólida:Constante dielétrica de4.1e o fator de dissipação de0.004Muito para microondas e antenas.

• Núcleo grosso:Em0.8 mm (30 mil)Com uma espessura fina, esta placa oferece uma rigidez mecânica que os laminados RF mais finos não podem igualar.

• Estável como uma rocha:O TCDK de -21 ppm/°C significa que o seu Dk não vai flutuar com a temperatura.

• Sem máscara, sem tela de seda:Só laminado nu, cobre e ENIG.

O instantâneo das especificações:

• Empilhadeira:2 camadas. 35 μm de cobre / 0,762 mm WL-CT440 / 35 μm de cobre.

• Acaba:Ouro de imersão (ENIG)

• Traços/buracos:4/6 de milímetro de traço/espaço.

• Estatísticas:37 componentes, 49 almofadas, 31 vias

• Qualidade:IPC-Classe-2. 100% teste elétrico.

Propriedades essenciais:

• Conductividade térmica: 0,66 W/m/K (boa dissipação de calor)

• Absorção de humidade: 0,12% (baixo)

• Alta Tg: > 280°C

Melhor para:Equipamento aeroespacial, radar aéreo, antenas de matriz em fase, comunicação por satélite, amplificadores de potência e sistemas de navegação.

A conclusão:

Se quiserem desempenho de RF sem as dores de cabeça de fabricação do PTFE, o WL-CT440 é espesso, estável, com baixa perda e processos como o FR-4.Uma escolha inteligente para aplicações aeroespaciais e de microondas.
