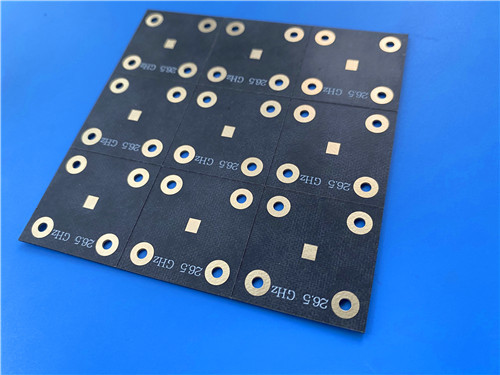

Hoje vou mostrar um PCB personalizado construído emTacônico TLX-6 um material de antena de grande volume concebido para a fiabilidade em ambientes extremos.
Este PCB personalizado foi fabricado usando Taconic TLX-6, um laminado de fibra de vidro PTFE com uma constante dielétrica baixa e estável.A sua performance PIM excepcional (abaixo de -160 dBc) tornam-no ideal para sistemas de radar.Com 102 componentes e 127 vias, esta é a placa mais complexa que já apresentámos.
Principais conclusões
- Materiais: Taconic TLX-6 ¢ laminado de fibra de vidro PTFE
- Principais benefícios: Excelentes valores PIM (< -160 dBc), resistência à radiação, estabilidade dimensional
- Tabela Tamanho: 105 mm x 98 mm. Espessura: 0,2 mm (ultra-fina)
- Construção: de dois lados, sem máscara de solda em ambos os lados, tela de seda branca em cima
- Projeto: 102 componentes, 127 vias, 2 redes
- Qualidade: IPC-Classe-2 com ensaio 100% elétrico
- O Desafio: Confiabilidade em Ambientes Extremos
O nosso cliente precisava de uma placa RF de alto desempenho para uma aplicação que exigisse uma fiabilidade excepcional em condições extremas.exposição a altas temperaturasAlém disso, o excelente desempenho da intermodulação passiva (PIM) foi crítico.
TLX-6Foi selecionado um laminado de fibra de vidro PTFE da série de material de antena de alto volume da Taconic.Por que foi escolhido:
Excelente desempenho PIM
Foram alcançados valores de PIM medidos abaixo de -160 dBc, um requisito crítico para sistemas de comunicação sensíveis em que a distorção de intermodulação deve ser minimizada.
Resistência à radiação e baixa emissão de gases
O material foi reconhecido pela NASA por suas baixas características de desgaseificação, tornando-o adequado para satélites e sistemas espaciais.
Excelentes propriedades mecânicas e térmicas
A resistência ao arrasto foi fornecida para os PWBs atornilhados a carcaças que experimentam alta vibração durante o lançamento espacial.
Dk baixa e estável
Uma constante dielétrica bem controlada foi mantida em uma ampla faixa de frequências, garantindo um desempenho elétrico consistente.
Estabilidade dimensional
Foi alcançada uma excelente estabilidade dimensional, mesmo quando submetido a variações extremas de temperatura durante o voo ou o ciclo ambiental.
Baixa absorção de umidade
Foi assegurada uma absorção mínima de umidade, evitando a deriva do desempenho em ambientes úmidos.
Especificações da placa
| Características |
Especificações |
| Dimensões |
105 mm x 98 mm (± 0,15 mm) |
| Empilhadeira |
35 μm Cu / 0,089 mm TLX-6 / 35 μm Cu |
| Espessura finalizada |
0.2 mm (ultra-finos) |
| Traça/Espaço |
5/7 mils |
| Dimensão do buraco |
0.3 mm |
| Revestimento de superfície |
Ouro de imersão |
| Máscara de solda |
Nenhum (ambos lados) |
| Tela de seda |
Branco (apenas superior) |
| Testes |
100% eléctrico |
| Padrão |
Classe IPC-2 |
Estatísticas de projeto
| Métrica |
Valor |
| Componentes |
102 |
| Total de almofadas |
98 (61 travões, 37 SMT) |
| Vias |
127 |
| Redes |
2 |
O projeto de duas redes com127 viasIndica um processo altamente complexoCircuito de RFO elevado número de componentes (102) sugere um subsistema sofisticado,Provavelmente uma matriz de antenas ou uma rede de microondas complexa.
Escolhas de projeto: projetado para ambientes extremos
Sem máscara de solda (ambos lados)
A máscara de solda foi eliminada para evitar qualquer potencial perda dielétrica ou contribuição de desgaseamento, crítico para aplicações espaciais e aeroespaciais.
Tela de seda branca (apenas na parte superior)
Foi aplicada uma tela de seda branca para proporcionar uma identificação clara dos componentes.
Finalização em ouro de imersão
O ouro de imersão foi escolhido para proporcionar uma superfície plana e soldável com excelente resistência à corrosão.
0.2mm Ultra-fina Construção
A construção ultrafina permite projetos leves, uma vantagem crítica para aplicações espaciais e aeroespaciais onde cada grama é importante.
Comparação: Como o TLX-6 se acumula
| Imóveis |
TLX-6 |
Padrão FR-4 |
PTFE (típico) |
| Desempenho do PIM |
< - 160 dBc |
Pobre. |
Muito bem. |
| Resistência à radiação |
Excelente. |
Pobre. |
Moderado |
| Dk Estabilidade |
Excelente. |
Moderado |
Muito bem. |
| Estabilidade dimensional |
Excelente. |
Muito bem. |
Moderado |
| Absorção de umidade |
Baixo |
Alto |
Baixo |
| Classificação UL |
94 V0 |
94 V0 |
94 V0 |
Por que isso importa:O TLX-6 oferece desempenho PIM excepcional e resistência à radiação, tornando-o ideal para sistemas críticos de comunicação e radar em ambientes extremos.
Aplicações ideais
- Sistemas de radar que exijam um desempenho fiável
- Infraestrutura de comunicações móveis
- Equipamento de ensaio de microondas
- Dispositivos de transmissão de microondas
- Outros aparelhos de som
P: O que torna o TLX-6 adequado para aplicações espaciais?
R: O material apresenta resistência à radiação e baixa emissão de gases, e foi reconhecido pela NASA por sua adequação em ambientes espaciais.
P: O que é PIM e por que é importante?
R: A intermodulação passiva (PIM) é a distorção gerada por não-linearidades em componentes passivos.
P: Por que há 127 vias com apenas 2 redes?
R: A alta contagem de vias representa extensas estruturas de aterragem e blindagem, criando um plano de solo bem definido para os sinais de RF.
P: O que significa "material de antena de alto volume"?
R: O TLX-6 foi concebido para a produção em grande volume de antenas e componentes de RF, oferecendo consistência e fiabilidade em escala.
P: Como é que o TLX-6 lida com ambientes extremos?
R: O material resiste a rastejar sob vibração, resiste a altas temperaturas, mantém o desempenho em ambientes de radiação e permanece estável em largas faixas de temperatura.
Pensamentos finais
O Taconic TLX-6 oferece desempenho PIM excepcional, resistência à radiação e robustez mecânica em um pacote leve e ultra fino.Quando a sua aplicação exige fiabilidade nos ambientes mais extremos, este material fornece.
Tens algum projeto de radar ou antena em mente?
