TP2200 um termoplástico PPO cheio de cerâmica com uma constante dielétrica de 22 para RF e Microondas de Miniaturização Extrema

Hoje estou apresentando uma placa de circuito impresso (PCB) personalizada notável construída em Wangling TP2200—um termoplástico sem fibra de vidro com uma constante dielétrica excepcionalmente alta de 22.

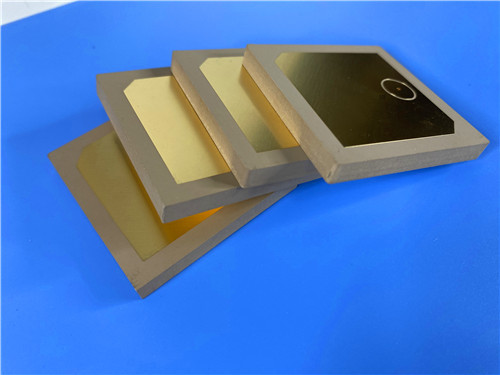

Esta PCB personalizada foi fabricada usando Wangling TP2200, um termoplástico PPO preenchido com cerâmica com uma constante dielétrica de 22 a 5 GHz. Este Dk ultra-alto permite a miniaturização extrema de circuitos, tornando-o ideal para sistemas de navegação Beidou, equipamentos embarcados em mísseis, espoletas e antenas miniaturizadas. Notavelmente, todo o circuito foi projetado com apenas 1 rede—um único caminho de sinal.

Principais Conclusões

1. Material: Wangling TP2200 — termoplástico PPO preenchido com cerâmica (Dk 22)
2. Benefício Principal: Dk ultra-alto permite miniaturização extrema, resistência à radiação, baixo desprendimento de gases
3. Tamanho da Placa: 35,65 mm x 87 mm | Espessura do Núcleo: 0,8 mm
4. Construção: Dupla face, nenhuma máscara de solda foi aplicada em nenhum dos lados, nenhuma serigrafia foi usada
5. Design: 34 componentes, 16 vias, apenas 1 rede — um design de circuito único altamente especializado
6. Qualidade: IPC-Classe-2 foi atendido e 100% de teste elétrico foi realizado

Uma placa de RF foi exigida por nosso cliente para uma aplicação aeroespacial de missão crítica onde o espaço era um prêmio absoluto. O design precisava alcançar uma miniaturização significativa do circuito, mantendo um desempenho confiável em ambientes extremos—incluindo exposição à radiação e amplas variações de temperatura. Materiais padrão com Dk mais baixo não conseguiam atingir a redução de tamanho necessária.

O TP2200 foi selecionado, um material único da série TP da Wangling. Veja por que foi escolhido:

Constante Dielétrica Ultra-Alta (Dk = 22 ± 0,88 a 5 GHz)
Esta é a característica definidora do material. Um Dk de 22 permite geometrias de circuito dramaticamente menores—linhas de transmissão, antenas e componentes passivos podem ser reduzidos a uma fração do tamanho alcançável com materiais padrão.

Construção sem Fibra de Vidro
A camada dielétrica era composta unicamente de cerâmicas e resina PPO—nenhum tecido de fibra de vidro foi usado. Isso eliminou o "efeito fibra de vidro" e garantiu uma consistência de sinal excepcional.

Baixa Perda (Df = 0,002–0,0025 a 5 GHz)
Apesar de seu Dk extremamente alto, o TP2200 mantém um baixo fator de dissipação, garantindo mínima atenuação de sinal.

Resistente à Radiação e Baixo Desprendimento de Gases
Essas propriedades foram críticas para aplicações espaciais e aeroespaciais. O material mantém o desempenho em ambientes de alta radiação com desprendimento mínimo de gases.

Ampla Faixa de Temperatura de Operação
Desempenho confiável de -100°C a +150°C foi alcançado, tornando este material adequado para os ambientes aeroespaciais mais extremos.

Absorção de Água Ultra-Baixa (≤0,01%)
Foi garantida uma absorção mínima de umidade, evitando desvios de desempenho em ambientes úmidos.

Boa Condutividade Térmica (0,9 W/MK)
Dissipação de calor eficaz foi fornecida para aplicações sensíveis à energia.

A Construção: Detalhes Que Importam

Propriedades do Material: Os Números Por Trás do TP2200

Por Que Isso Importa: TP2200 oferece um dos maiores valores de Dk disponíveis em um material termoplástico, permitindo miniaturização extrema. Sua resistência à radiação e baixo desprendimento de gases o tornam ideal para aplicações aeroespaciais e de defesa.

Escolhas de Design: Projetado para Antenas Miniaturizadas

Sem Máscara de Solda (Ambos os Lados)
A máscara de solda foi eliminada para evitar qualquer potencial perda dielétrica ou contribuições de desprendimento de gases—crítico para aplicações espaciais e aeroespaciais.

Sem Serigrafia
A serigrafia foi omitida para manter a placa limpa e otimizar o desempenho de RF.

Acabamento em Ouro de Imersão
O ouro de imersão foi escolhido para fornecer uma superfície plana e soldável com excelente resistência à corrosão e capacidade de ligação de fios.

Roteamento de Passo Fino de 4/7 mil
O roteamento de passo fino foi usado para acomodar a densa colocação de componentes dentro da área compacta da placa.

Comparação: Como o TP2200 se Compara

Aplicações Ideais

1. Sistemas de navegação Beidou que exigem circuitos de RF compactos e confiáveis
2. Equipamentos embarcados em mísseis que exigem resistência a choques e radiação
3. Espoletas que exigem miniaturização extrema
4. Antenas miniaturizadas para aplicações aeroespaciais e de defesa

P: O que torna o TP2200 diferente de outros materiais de alto Dk?

R: O TP2200 não usa reforço de fibra de vidro—o dielétrico é composto inteiramente de cerâmicas e resina PPO. Isso elimina variações de Dk e fornece estabilidade dimensional superior, com um Dk de 22 que permite miniaturização extrema.

P: Por que este design tem apenas 1 rede?
R: Foi projetado um único caminho condutor, como uma linha de alimentação de antena ou uma rede de RF passiva. Isso é típico de componentes de RF altamente especializados, como antenas miniaturizadas.

P: O que significa "resistente à radiação" na prática?
R: O material mantém suas propriedades elétricas e mecânicas quando exposto à radiação (como em ambientes espaciais ou nucleares). Isso é crítico para aplicações aeroespaciais e de defesa.

P: Por que nenhuma máscara de solda ou serigrafia foi aplicada?
R: Ambos foram eliminados para evitar qualquer potencial perda dielétrica, desprendimento de gases ou interferência com o desempenho de RF—crítico para circuitos de micro-ondas sensíveis.

P: Qual é a importância de 16 vias com um design de 1 rede?
R: Estruturas de aterramento extensas foram provavelmente criadas pela contagem de vias, formando um plano de terra bem definido ou blindagem para o único caminho de sinal.

P: Este material é adequado para aplicações espaciais?
R: Sim. A resistência à radiação e o baixo desprendimento de gases tornam o TP2200 uma excelente escolha para ambientes espaciais e aeroespaciais.

Considerações Finais

A constante dielétrica ultra-alta do Wangling TP2200, a construção sem fibra de vidro e a resistência à radiação o tornam uma escolha excepcional para aplicações que exigem miniaturização extrema. Quando o espaço é um prêmio absoluto e a confiabilidade é inegociável, este material entrega.

Tem uma antena miniaturizada ou projeto aeroespacial em mente? Adoraria saber sobre isso.
