Placa de circuito impresso dupla face TP2500 de alta frequência DK construída em laminado de 0,8 mm com banho de ouro puro para RF aeroespacial

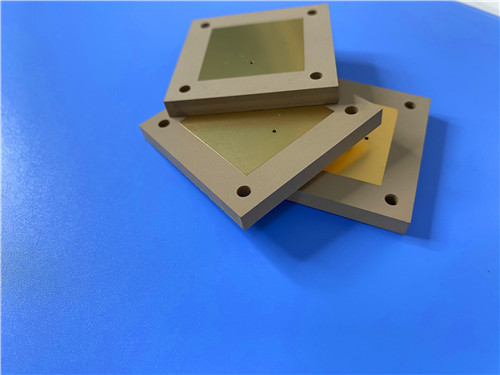

Olá, sou a Sally.PCB personalizadoconstruído sobreWangling TP2500¢ um termoplástico sem fibra de vidro com umacabamento em ouro puro sem níquel, concebido para aplicações aeroespaciais e de defesa exigentes.

Este PCB personalizado foi fabricado usando o Wangling TP2500, umPPO cerâmicoO termo plástico proveniente doSérie TPA superfície foi revestida com uma chapa de ouro puro sem níquel, tornando-a adequada para aplicações de ligação de fios e RF sensíveis.O projeto é um componente de circuito único altamente especializado, provavelmente uma antena miniaturizada ou rede de alimentação para navegação Beidou., equipamento de mísseis, ou fusíveis.

Principais conclusões

Materiais: Wangling TP2500

Principais benefícios: construção sem fibra de vidro, acabamento em ouro puro sem níquel, resistência à radiação

Tamanho da placa: 78 mm x 43,05 mm.

Construção: duplo lado, sem máscara de solda aplicada em ambos os lados, sem serigrafia

Revestimento de superfície: Revestimento em ouro puro (sem níquel) ideal para ligação de fios e RF de baixa perda

Projeto: 26 componentes, 36 vias, apenas uma rede

Qualidade: Classe IPC-2 foi cumprida e 100% dos testes elétricos foram realizados

O desafio: desempenho sem níquel para RF sensível

O nosso cliente precisava de uma placa de RF para uma aplicação aeroespacial de missão crítica.Um acabamento de superfície livre de níquel foi especificado como um requisito crítico porque o níquel é ligeiramente magnético e pode introduzir perdas ou afetar o desempenho em circuitos de RF sensíveisAlém disso, o projeto exigia resistência à radiação e baixa emissão de gases para ambientes espaciais e de defesa.

Wangling TP2500 com Revestimento de Ouro Pura

O TP2500 foi selecionado da série Wangling TP, combinado com um acabamento de superfície de ouro puro (sem níquel).

Revestimento em ouro puro sem níquel
O níquel foi eliminado do acabamento da superfície, removendo qualquer interferência magnética potencial ou contribuição de perda em circuitos de RF sensíveis.A superfície de ouro puro também proporciona uma excelente capacidade de ligação de fios, crítica para conjuntos de RF especializados..

Construção sem fibra de vidro
A camada dielétrica era composta exclusivamente de cerâmica e resina PPO, sem tecido de fibra de vidro.

Dk com controlo preciso (3 a 25)
Os valores de Dk podem ser ajustados na série TP ajustando a relação cerâmica/resina, proporcionando flexibilidade de projeto para requisitos de impedância específicos.

Resistente à radiação e com baixa emissão de gases
Essas propriedades eram críticas para aplicações espaciais e aeroespaciais.

Ampla gama de temperaturas de funcionamento
Foram alcançados desempenhos fiáveis de -100°C a +150°C, com excelente resistência a baixas temperaturas.

Máquinabilidade superior
Ao contrário dos substratos cerâmicos, o TP2500 pode ser usinado usando técnicas padrão de PCB ̇forragem, fresagem, cisalhamento e gravação foram todos aplicados.

O edifício: detalhes que importam

Estatísticas de projeto

O projeto de rede única é a estatística mais reveladora. Um único caminho condutor foi criado, como uma linha de alimentação de antena ou rede de RF passiva.Isto confirma que a aplicação é um componente RF altamente especializado, provavelmente uma antena miniaturizada ou rede de alimentação.

Escolhas de projeto: construído para RF aeroespacial

Revestimento em ouro puro (sem níquel)
O níquel foi eliminado para evitar interferências magnéticas e perdas em circuitos RF sensíveis.

Sem máscara de solda (ambos lados)
A máscara de solda foi eliminada para evitar qualquer potencial perda dielétrica ou contribuição de desgaseamento, crítico para aplicações espaciais e aeroespaciais.

Não há seda.
O silkscreen foi omitido para manter a placa limpa e otimizar o desempenho de RF.

0.9 mm Espessura finalizada
Foi alcançado um equilíbrio entre robustez mecânica e construção leve.

Comparação: Como o TP2500 se acumula

Por que isso importa:TP2500 com revestimento de ouro puro oferece a capacidade de ligação de fios e resistência à radiação de substratos cerâmicos com a maquinabilidade dePTFEE sem a interferência magnética do níquel.

Aplicações ideais

1. Sistemas de navegação Beidou que requerem circuitos de RF compactos e fiáveis
2. Equipamento para mísseis que exija resistência a choques e radiações
3. Fusíveis que exigem miniaturização e fiabilidade extremas
4. Antenas miniaturizadas para aplicações aeroespaciais e de defesa

P: Por que foi especificado um acabamento em ouro puro sem níquel?
R: O níquel é ligeiramente magnético e pode introduzir perdas ou afetar o desempenho em circuitos RF sensíveis.

P: O que diferencia o TP2500 dos materiais PTFE?
R: O TP2500 não utiliza reforço de fibra de vidro, o dielétrico é composto inteiramente de cerâmica e resina PPO.Isto elimina variações Dk e fornece superior estabilidade dimensional e resistência à radiação.

P: Por que este desenho tem apenas uma rede?
R: Um único caminho condutor foi projetado, como uma linha de alimentação de antena ou rede RF passiva.

P: Qual é o significado de 36 vias com um projeto de 1 rede?
R: É provável que estruturas extensas de aterragem tenham sido criadas pela contagem de alta via, formando um plano de solo bem definido ou blindagem para o único caminho de sinal.

P: É o revestimento de ouro puro adequado para ligação de fio?
R: Sim. O ouro puro fornece uma excelente superfície para ligação de fios, tornando-o ideal para conjuntos de RF especializados e interconexões em nível de chip.

P: Este material é adequado para aplicações espaciais?
R: Sim. A resistência à radiação e a baixa emissão de gases tornam o TP2500 uma excelente escolha para ambientes espaciais e aeroespaciais.

Pensamentos finais

O Wangling TP2500 com revestimento de ouro puro oferece uma combinação única de propriedades: construção sem fibra de vidro, acabamento sem níquel, resistência à radiação e excelente maquinabilidade.Quando o seu projeto de RF exige capacidade de ligação de fios e liberdade de interferência magnética, este material fornece.

Tens algum projeto aeroespacial ou de antena em mente?

Sally.
