Wangling PCB laminado de alta densidade 4.4 TP440 para aplicações de antenas miniaturizadas e aeroespaciais

Estudo de Caso de PCB Personalizada: TP440 de Alto Dk para Antena Miniaturizada e Aplicações Aeroespaciais

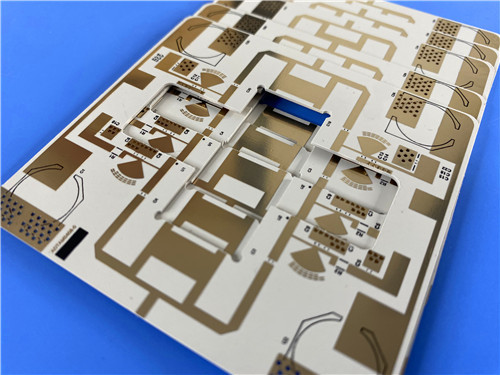

Olá, sou a Sally. Hoje estou apresentando uma PCB personalizada fascinante que utiliza Wangling TP440 —um material termoplástico exclusivo de alta frequência—para aplicações aeroespaciais exigentes e de antenas miniaturizadas.

Esta PCB personalizada utiliza Wangling TP440, um termoplástico de PPO (óxido de polifenileno) com carga cerâmica e uma constante dielétrica de 4,4. Ao contrário dos materiais de PTFE tradicionais, o TP440 não contém reforço de fibra de vidro, oferecendo estabilidade dimensional excepcional e controle preciso de Dk. É ideal para antenas GPS, sistemas embarcados em mísseis, espoletas e outras aplicações aeroespaciais que exigem resistência à radiação e baixa desgaseificação (low outgassing).

Principais Destaques

• Material: Termoplástico de PPO com carga cerâmica Wangling TP440 (Dk 4,4)
• Principal Benefício: Sem reforço de fibra de vidro, controle preciso de Dk, resistência à radiação
• Tamanho da Placa: 45,63mm x 97,01mm
• Construção: Dupla face sem máscara de solda em ambos os lados, serigrafia preta apenas na face superior
• Recurso Exclusivo: Apenas 1 net no projeto—aplicação de circuito único altamente especializada
• Qualidade: IPC-Classe-2 com teste elétrico 100%

O cliente precisava de uma PCB de alta frequência para uma aplicação aeroespacial de missão crítica—provavelmente uma antena GPS, espoleta ou sistema embarcado em míssil. Os requisitos eram exigentes: resistência à radiação, baixa desgaseificação, desempenho elétrico estável em temperaturas extremas e formato compacto. Os materiais tradicionais de PTFE com reforço de fibra de vidro não conseguiam fornecer a estabilidade dimensional e a resistência à radiação necessárias.

Sem Reforço de Fibra de Vidro
Ao contrário dos laminados de PTFE tradicionais, o TP440 não utiliza tecido de fibra de vidro. A camada dielétrica consiste unicamente de cerâmica e resina de PPO. Isso elimina o "efeito fibra de vidro" que pode causar microvariações na constante dielétrica, garantindo uma consistência superior de sinal.

Constante Dielétrica Precisa (Dk = 4,4)
A série TP permite que valores de Dk de 3 a 25 sejam ajustados com precisão, modificando a proporção cerâmica/resina. Para este projeto, o Dk 4,4 oferece um equilíbrio ideal entre miniaturização e integridade de sinal.

Resistência à Radiação e Baixa Desgaseificação
Essas propriedades são críticas para aplicações espaciais e aeroespaciais. O material mantém seu desempenho elétrico mesmo em ambientes de alta radiação, com desgaseificação mínima para evitar a contaminação de componentes ópticos ou eletrônicos sensíveis.

Excelente Estabilidade Térmica
O material opera com confiabilidade de -100°C a +150°C, com variação mínima de desempenho elétrico em toda a faixa de operação.

Usinabilidade
Ao contrário dos substratos cerâmicos (que requerem revestimento a vácuo e são difíceis de usinar), o TP440 pode ser processado usando técnicas padrão de fabricação de PCB—furação, fresamento, cisalhamento e corrosão química.

Especificações da Placa

Estatísticas de Projeto

O projeto com apenas 1 net é a estatística mais marcante aqui. Um circuito de 1 net é altamente especializado—representa um único caminho condutor, normalmente uma linha de transmissão, alimentação de antena ou rede passiva simples. Isso confirma que a aplicação é provavelmente um componente de RF altamente especializado.

Opções de Projeto: Desenvolvido Sob Medida para o Setor Aeroespacial

Sem Máscara de Solda (Ambos os Lados)
A ausência de máscara de solda elimina qualquer perda dielétrica potencial ou contribuição de desgaseificação dos materiais da máscara—crítico para aplicações aeroespaciais onde cada variável deve ser controlada.

Serigrafia Preta (Apenas Topo)
A serigrafia preta fornece excelente contraste para identificação de componentes, mantendo uma aparência profissional.

Acabamento em Ouro de Imersão
Oferece uma superfície plana e soldável, com excelente resistência à corrosão e capacidade de wire-bonding.

Espessura Final de 1,6mm
A placa mais espessa oferece robustez mecânica para aplicações aeroespaciais onde a resistência a vibrações e choques é essencial.

Comparação: Como o TP440 se Destaca

Por Que Isso Importa: O TP440 oferece a resistência à radiação e a baixa desgaseificação dos substratos cerâmicos com a usinabilidade do PTFE. Sua construção sem fibra de vidro garante uma uniformidade excepcional de Dk.

Aplicações Ideais

• Antenas GPS que exigem desempenho estável em ambientes espaciais
• Sistemas embarcados em mísseis que exigem resistência a choques e radiação
• Espoletas que requerem circuitos de RF compactos e confiáveis
• Antenas miniaturizadas para aplicações aeroespaciais e de defesa
• Sistemas de navegação por satélite Beidou

P: O que torna o TP440 diferente dos materiais de PTFE?
R: O TP440 não utiliza reforço de fibra de vidro—o dielétrico é composto inteiramente por cerâmica e resina de PPO. Isso elimina variações de Dk causadas pela trama de fibra de vidro e proporciona estabilidade dimensional superior.

P: Por que este projeto possui apenas 1 net?
R: Um projeto com 1 net representa um único caminho condutor, como uma linha de alimentação de antena, uma linha de transmissão simples ou uma rede passiva de RF. Isso é típico de componentes de RF altamente especializados.

P: O que significa "resistente à radiação"?
R: O material mantém suas propriedades elétricas e mecânicas quando exposto à radiação (como no espaço ou em ambientes nucleares). Isso é crítico para aplicações aeroespaciais.

P: Por que usar o TP440 em vez de um substrato cerâmico?
R: O TP440 oferece propriedades elétricas e de resistência à radiação semelhantes, mas é muito mais fácil de usinar e processar usando métodos padrão de fabricação de PCB. Substratos cerâmicos exigem processamento especializado, como perfuração a laser e revestimento a vácuo.

P: Qual é a importância das 28 vias em um projeto com apenas 1 net?
R: A alta quantidade de vias provavelmente representa amplas estruturas de aterramento, criando um plano de terra bem definido ou blindagem para o caminho único de sinal.

P: Este material é adequado para aplicações espaciais?
R: Sim. A baixa desgaseificação e a resistência à radiação tornam o TP440 uma excelente escolha para ambientes espaciais e aeroespaciais.

Considerações Finais

A combinação única de propriedades do Wangling TP440—construção sem fibra de vidro, controle preciso de Dk, resistência à radiação e excelente usinabilidade—o torna uma escolha excepcional para aplicações exigentes de aeroespaço e defesa. Quer você esteja projetando antenas GPS, sistemas embarcados em mísseis ou módulos de RF compactos, este material oferece a confiabilidade e o desempenho de que você precisa.

Tem um projeto aeroespacial ou de antena em mente? Adoraria saber mais a respeito.

— Sally
