Rígido-cabo flexível especial flexível Multilayer PCBs do interfone de PCBs com ouro da imersão

produtos

Rígido-cabo flexível especial flexível Multilayer PCBs do interfone de PCBs com ouro da imersão

MOQ:	1
preço:	USD60~70
embalagem padrão:	vácuo
Período de entrega:	6-7 dias de trabalho
método de pagamento:	T / T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0386-V3.86

Material da placa:

FR-4, Polyimide (PI) 25µm ITEQ 60℃

Espessura da placa:

0.25mm

Espessura de superfície do Cu:

µm 35 (1 onça)

Revestimento de superfície:

ouro da imersão

Cor de Coverlay:

Black

Cor do Silkscreen:

Branco

Função:

Teste bonde da passagem de 100%

Quantidade de ordem mínima:

Preço:

USD60~70

Detalhes da embalagem:

vácuo

Tempo de entrega:

6-7 dias de trabalho

Termos de pagamento:

T / T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Perfil do produto

1,1 descrição geral

Este é um tipo de circuito flexível para a aplicação do interfone. É um multilayer

4 camadas FPC em 0.25mm grossos. A estratificação baixa está usando-se de ITEQ, ele fabricou por

Dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Dois tipos de reforçadores estão aplicados ligada

o verso e o lado superior.

1,2 características e benefícios

A. flexibilidade excelente
B. reduzindo o volume
C. perca de peso
D. consistência do conjunto
E. confiança aumentada
F. Controllability do projeto bonde do parâmetro
G. A extremidade pode ser inteira soldada
H. optionality do material
I. baixo custo
J. Continuidade do processamento
Serviço de K. Tempo ligado
Taxa da queixa de L. Cliente: <1>

1,3 aplicação

Tira de uso geral da luz suave do diodo emissor de luz, placa macia da tela capacitiva do PC da tabuleta, móvel

placa do cabo flexível da câmera do telefone

1,4 folha do parâmetro e de dados

Tamanho do PWB flexível	71,25 x 80,38
Número de camadas	4
Tipo da placa	PWB flexível
Espessura da placa	0.25mm
Material da placa	Polyimide (PI) 25µm
Fornecedor do material da placa	ITEQ
Valor do Tg do material da placa	60℃

Espessura do Cu de PTH	µm ≥20
Thicknes internos do Cu de Iayer	µm 35 (1oz)
Espessura de superfície do Cu	µm 35 (1oz)

Cor de Coverlay	Preto
Número de Coverlay	2
Espessura de Coverlay	µm 25
Material do reforçador	FR-4/de aço inoxidável
Espessura do reforçador	1.0mm/0.2mm

Tipo de tinta do Silkscreen	IJR-4000 MW300
Fornecedor do Silkscreen	TAIYO
Cor do Silkscreen	Branco
Número de Silkscreen	1

Teste da casca de Coverlay	Não peelable
Adesão da legenda	3M 90℃ nenhuma casca após o Min. teste de 3 vezes

Revestimento de superfície	Ouro da imersão
Espessura do níquel/ouro	Au: 0.03µm (Min.); Ni 2-4µm
RoHS exigiu	Sim
Famability	94-V0

Teste de choque térmico	Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico	Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função	Teste bonde da passagem de 100%
Obra	Conformidade com classe 2 de IPC-A-600H & de IPC-6013C

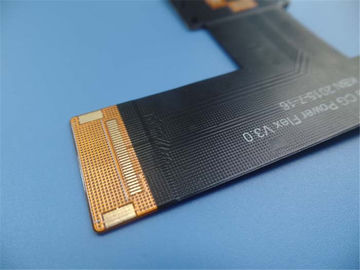

Rígido-cabo flexível especial flexível Multilayer PCBs do interfone de PCBs com ouro da imersão 0

Rígido-cabo flexível especial flexível Multilayer PCBs do interfone de PCBs com ouro da imersão 1
