Detalhes dos produtos

Para casa > produtos >

Polyimide flexível Multilayer PCBs de PCBs no PWB grosso do ouro da imersão de 0.25mm FPC

produtos

Polyimide flexível Multilayer PCBs de PCBs no PWB grosso do ouro da imersão de 0.25mm FPC

MOQ:	1
preço:	USD50~60
embalagem padrão:	vácuo
Período de entrega:	6-7 dias de trabalho
método de pagamento:	T / T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0389-V3.89

Material da placa:

Polyimide (PI) 25µm ITEQ

Espessura da placa:

0.25mm

Espessura de superfície do Cu:

35µm (1 onça)

Thicknes internos do Cu de Iayer:

35µm (1 onça)

Revestimento de superfície:

ouro da imersão

Cor de Coverlay:

Amarelo

Cor do Silkscreen:

Branco

Função:

Teste bonde da passagem de 100%

Quantidade de ordem mínima:

Preço:

USD50~60

Detalhes da embalagem:

vácuo

Tempo de entrega:

6-7 dias de trabalho

Termos de pagamento:

T / T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Perfil do produto

1,1 descrição geral

Este é um tipo de um circuito flexível de 4 camadas para a aplicação do alarme da segurança

em 0.25mm grossos. A estratificação baixa é de ITEQ, ele fabricou por IPC 6012

Dados fornecidos de utilização de Gerber da classe 2. O Polyimide como o reforçador é aplicado no

introduzindo a cabeça.

1,2 características e benefícios

A. flexibilidade excelente
B. reduzindo o volume
C. perca de peso
D. consistência do conjunto
E. confiança aumentada
F. Controllability do projeto bonde do parâmetro
G. A extremidade pode ser inteira soldada
H. optionality do material
I. baixo custo
J. Continuidade do processamento
K. quantidade pequena, protótipos e produção.
L. encontrando suas necessidades da placa de circuito impresso da criação de protótipos do PWB de reunir o volume

produção.

1,3 aplicação

Tela táctil, placa macia de controle remoto do toque industrial do controle, antena da posição macia

placa

1,4 folha do parâmetro e de dados

Tamanho do PWB flexível	70,5 x 30.38mm
Número de camadas	4
Tipo da placa	PWB flexível
Espessura da placa	0.25mm
Material da placa	Polyimide (PI) 25µm
Fornecedor do material da placa	ITEQ
Valor do Tg do material da placa	60℃

Espessura do Cu de PTH	µm ≥20
Thicknes internos do Cu de Iayer	35µm (1oz)
Espessura de superfície do Cu	35µm (1oz)

Cor de Coverlay	Amarelo
Número de Coverlay	2
Espessura de Coverlay	µm 25
Material do reforçador	Polyimide
Espessura do reforçador	0.2mm

Tipo de tinta do Silkscreen	IJR-4000 MW300
Fornecedor do Silkscreen	TAIYO
Cor do Silkscreen	Branco
Número de Silkscreen	1

Teste da casca de Coverlay	Não peelable
Adesão da legenda	3M 90℃ nenhuma casca após Min. 3 cronometra o teste

Revestimento de superfície	Ouro da imersão
Espessura do níquel/ouro	Au: 0.03µm (Min.); Ni 2-4µm
RoHS exigiu	Sim
Famability	94-V0

Teste de choque térmico	Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico	Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função	Teste bonde da passagem de 100%
Obra	Conformidade com classe 2 de IPC-A-600H & de IPC-6013C

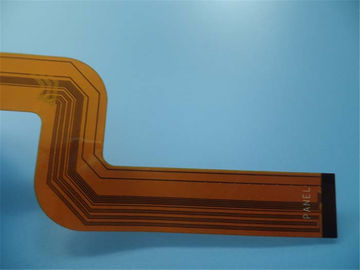

Polyimide flexível Multilayer PCBs de PCBs no PWB grosso do ouro da imersão de 0.25mm FPC 0

Polyimide flexível Multilayer PCBs de PCBs no PWB grosso do ouro da imersão de 0.25mm FPC 1
