PWB flexível | PWB controlado impedância do cabo flexível | PWB do cabo flexível do Polyimide

MOQ:	1
preço:	USD70~80
embalagem padrão:	vácuo
Período de entrega:	7-8 dias de trabalho
método de pagamento:	T / T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0489-V4.89

Material da placa:

Carcaça 0.076mm do Polyimide

Espessura da placa:

0.2mm +/--10%

Espessura de superfície do Cu:

35 um (1oz)

Revestimento de superfície:

ouro da imersão

Cor de Coverlay:

Amarelo

Cor do Silkscreen:

N / A

Função:

Teste bonde da passagem de 100%

Quantidade de ordem mínima:

Preço:

USD70~80

Detalhes da embalagem:

vácuo

Tempo de entrega:

7-8 dias de trabalho

Termos de pagamento:

T / T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Perfil do produto

1,1 descrição geral

Este é um tipo de PWB flexível construído no polyimide carcaça de 76 mícrons com 90 ohms

impedância controlada na trilha e na diferença de 0.15mm/0.3mm para a aplicação de

Faixa larga sem fio. É os 0,20 milímetros padrão grossos com a máscara amarela da solda (coverlay)

em ambos os lados e em imersão o ouro está em almofadas. FR-4 como o reforçador está na cabeça e

cauda. A matéria-prima é usada de Shengyi, placa inteira que fornece 1 acima do cabo flexível por

painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada um

25 partes são embaladas para a expedição.

1,2 características e benefícios

A. flexibilidade excelente;

B. reduzindo o volume;

C. perca de peso;

D. consistência do conjunto;

E. confiança aumentada;

F. as capacidades poderosas do PWB apoiam sua investigação e desenvolvimento,

vendas e mercado;

G. Entrega no tempo com taxa da em-tempo-entrega mais altamente de 98%;

H. Equipe com paixão, disciplina, responsabilidade e honestidade;

I. Nenhuma quantidade de ordem mínima. 1 parte está disponível;

1,3 aplicação

Cabo liso flexível, placa macia industrial do controlador de temperatura do controle, médica

controlador do equipamento, placa do cabo flexível da navegação de GPS do automóvel, cabo flexível do teclado numérico da tabuleta

placa, luminoso da exposição

1,4 folha do parâmetro e de dados

Tamanho do PWB:	116 x 108mm = 1 PCS
Número de camadas	2 camadas
Tipo da placa	PWB de Flexbile
Espessura da placa	0.2mm +/--10%
Stackup	FR-4 SUPERIOR Steffener 0.8mm
	PI 0.025mm coverlay
	Revestimento de cobre da parte superior 0.035mm
	Carcaça 0.076mm do Polyimide
	Revestimento de cobre da parte superior 0.035mm
	PI 0.025mm coverlay
Fornecedor do material da placa	Shengyi
Valor do Tg do material da placa	60℃

Espessura do Cu de PTH	20 um
Thicknes internos do Cu de Iayer	N/A
Espessura de superfície do Cu	35 um (1oz)

Cor de Coverlay	Amarelo
Número de Coverlay	2
Espessura de Coverlay	25 um
Reforçador	FR-4 0.8mm

Tipo de tinta do Silkscreen	N/A
Fornecedor do Silkscreen	N/A
Cor do Silkscreen	N/A
Número de Silkscreen	N/A

Mínimo através de (milímetro)	0,3
Traço mínimo (mil.)	5,90
Gap mínimo (mil.)	11,8

Revestimento de superfície	Ouro da imersão
RoHS exigiu	Sim
Famability	94-V0

Teste de choque térmico	Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico	Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função	Teste bonde da passagem de 100%
Obra	Conformidade com classe 2 de IPC-A-600H & de IPC-6013C
Tipo de arte finala a ser fornecida	envie e-mail o arquivo, o Gerber RS-274-X, PCBDOC etc.
Área de serviço	No mundo inteiro, globalmente.

A variedade de PCBs flexível

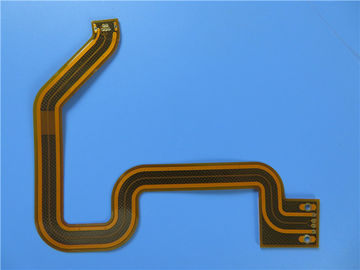

PWB flexível | PWB controlado impedância do cabo flexível | PWB do cabo flexível do Polyimide 0

Impressora a jato de tinta da legenda

PWB flexível | PWB controlado impedância do cabo flexível | PWB do cabo flexível do Polyimide 1
