A membrana do teclado numérico Único-tomou partido esparadrapo flexível da fita de 3M do projeto de PCBs do Polyimide de PCBs FPC

produtos

A membrana do teclado numérico Único-tomou partido esparadrapo flexível da fita de 3M do projeto de PCBs do Polyimide de PCBs FPC

MOQ:	1
preço:	USD40~50
embalagem padrão:	vácuo
Período de entrega:	5-6 dias de trabalho
método de pagamento:	T / T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0403-V4.03

Material da placa:

Polyimide 25µm ITEQ 60℃

Espessura da placa:

0.10mm

Espessura de superfície do Cu:

µm 35

Revestimento de superfície:

ouro da imersão

Cor de Coverlay:

Amarelo

Cor do Silkscreen:

Branco

Função:

Teste bonde da passagem de 100%

Quantidade de ordem mínima:

Preço:

USD40~50

Detalhes da embalagem:

vácuo

Tempo de entrega:

5-6 dias de trabalho

Termos de pagamento:

T / T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Perfil do produto

1,1 descrição geral

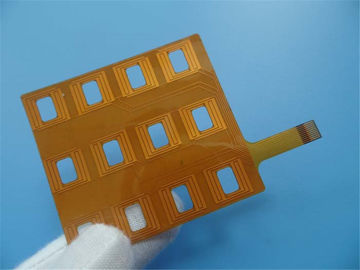

Este é um tipo de circuito impresso flexível para a aplicação da membrana do teclado numérico. É

uma única camada FPC em 0.1mm grossos. A estratificação baixa é de ITEQ, ele fabricou

por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. O stiffner do Polyimide está aplicado ligada

a cabeça de introdução.

1,2 características e benefícios

A. flexibilidade excelente
B. reduzindo o volume
C. perca de peso
D. consistência do conjunto
E. confiança aumentada
F. Controllability do projeto bonde do parâmetro
G. A extremidade pode ser inteira soldada
H. optionality do material
I. baixo custo
J. Continuidade do processamento
Método do transporte de K. Diversificação
Taxa da queixa de L. Cliente: <1>
1,3 aplicação

Receptor de telefone/fone de ouvido FPC, placa macia da tevê do LCD, placa macia da câmara digital,

Placa macia do módulo do PC da tabuleta

1,4 folha do parâmetro e de dados

Tamanho do PWB flexível	67,23 x 50.56mm
Número de camadas	1
Tipo da placa	PWB flexível
Espessura da placa	0.10mm
Material da placa	Polyimide 25µm
Fornecedor do material da placa	ITEQ
Valor do Tg do material da placa	60℃

Espessura do Cu de PTH	µm ≥20
Thicknes internos do Cu de Iayer	N/A
Espessura de superfície do Cu	µm 35

Cor de Coverlay	Amarelo
Número de Coverlay	2
Espessura de Coverlay	µm 25
Material do reforçador	O stiffner/3M do Polyimide grava
Espessura do reforçador	0.2mm

Tipo de tinta do Silkscreen	IJR-4000 MW300
Fornecedor do Silkscreen	TAIYO
Cor do Silkscreen	Branco
Número de Silkscreen	1

Teste da casca de Coverlay	Não peelable
Adesão da legenda	3M 90℃ nenhuma casca após Min. 3 cronometra o teste

Revestimento de superfície	Ouro da imersão
Espessura do níquel/ouro	Au: 0.03µm (Min.); Ni 2-4µm
RoHS exigiu	Sim
Famability	94-V0

Teste de choque térmico	Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico	Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função	Teste bonde da passagem de 100%
Obra	Conformidade com classe 2 de IPC-A-600H & de IPC-6013C
