Circuito flexível do protótipo do PWB do cabo flexível de Bicheng FPC

produtos

Circuito flexível do protótipo do PWB do cabo flexível de Bicheng FPC

MOQ:	1
preço:	USD40~50 per piece
embalagem padrão:	vácuo
Período de entrega:	8-9 DIA DE TRABALHO
método de pagamento:	T / T, Paypal
Capacidade de abastecimento:	peça 50000 por mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0410-V4.10

Tamanho do PWB flexível:

130,18 x 20.5mm

Número de camadas:

Espessura da placa:

0.25mm

Material da placa:

Μm do Polyimide 50

Espessura de superfície do Cu:

µm 35

Revestimento de superfície:

ouro da imersão

Cor do Silkscreen:

Branco

Cor de Coverlay:

Amarelo

Função:

Teste bonde da passagem de 100%

Quantidade de ordem mínima:

Preço:

USD40~50 per piece

Detalhes da embalagem:

vácuo

Tempo de entrega:

8-9 DIA DE TRABALHO

Termos de pagamento:

T / T, Paypal

Habilidade da fonte:

peça 50000 por mês

Descrição do produto

Perfil do produto

1,1 descrição geral

Este é um tipo de circuito impresso flexível para a aplicação de acesso controlado. É umas 2 camadas

FPC em 0.25mm grossos. A estratificação baixa é de ITEQ, ele fabricou pela classe do IPC 6012

2 dados fornecidos de utilização de Gerber. O stiffner do Polyimide é aplicado na divisória de introdução.

1,2 características e benefícios

A. flexibilidade excelente
B. reduzindo o volume
C. perca de peso
D. consistência do conjunto
E. confiança aumentada
F. Controllability do projeto bonde do parâmetro
G. A extremidade pode ser inteira soldada
H. optionality do material
I. baixo custo
J. Continuidade do processamento
K. a ordem da quantidade pequena é aceitada
L. o projeto de engenharia impede que os problemas ocorram pre na produção.

1,3 aplicação

Interruptor de fita fina, placa do cabo flexível do módulo do telefone celular, placa do cabo flexível do módulo do telefone celular

1,4 folha do parâmetro e de dados

Folha do parâmetro & de dados
Tamanho do PWB flexível	130,18 x 20.5mm
Número de camadas	2
Tipo da placa	PWB flexível
Espessura da placa	0.25mm
Material da placa	Μm do Polyimide 50
Fornecedor do material da placa	ITEQ
Valor do Tg do material da placa	60℃

Espessura do Cu de PTH	µm ≥20
Thicknes internos do Cu de Iayer	N/A
Espessura de superfície do Cu	µm 35

Cor de Coverlay	Amarelo
Número de Coverlay	2
Espessura de Coverlay	µm 35
Material do reforçador	Polyimide
Espessura do reforçador	0.2mm

Tipo de tinta do Silkscreen	IJR-4000 MW300
Fornecedor do Silkscreen	TAIYO
Cor do Silkscreen	Branco
Número de Silkscreen	1

Teste da casca de Coverlay	Não peelable
Adesão da legenda	3M 90℃ nenhuma casca após Min. 3 cronometra o teste

Revestimento de superfície	Ouro da imersão
Espessura do níquel/ouro	Au: 0.03µm (Min.); Ni 2-4µm
RoHS exigiu	Sim
Famability	94-V0

Teste de choque térmico	Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico	Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função	Teste bonde da passagem de 100%
Obra	Conformidade com classe 2 de IPC-A-600H & de IPC-6013C

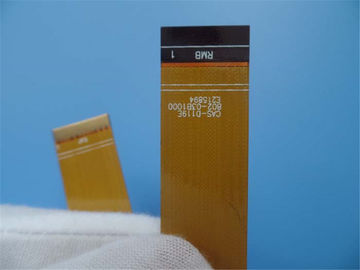

Circuito flexível do protótipo do PWB do cabo flexível de Bicheng FPC 0

Máquina de moedura do PWB

Circuito flexível do protótipo do PWB do cabo flexível de Bicheng FPC 1
