Polyimide grosso flexível Multilayer PCBs do ouro 1.0mm da imersão de PCBs do Rígido-cabo flexível 94V0

produtos

Polyimide grosso flexível Multilayer PCBs do ouro 1.0mm da imersão de PCBs do Rígido-cabo flexível 94V0

MOQ:	1
preço:	USD40~50 Per Piece
embalagem padrão:	vácuo
Período de entrega:	8-9 DIA DE TRABALHO
método de pagamento:	T / T, Paypal
Capacidade de abastecimento:	peça 50000 por mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0416-V4.16

Número de camadas:

Material da placa:

1.0mm FR-4/Polyimide 25µm

Espessura da placa:

1.0 mm

Espessura de superfície/interna do Cu da camada:

35 µm/35 µm

Revestimento de superfície:

ouro da imersão

Cor de Coverlay:

Máscara amarela coverlay/do verde solda

Cor do Silkscreen:

Branco

Função:

Teste bonde da passagem de 100%

Quantidade de ordem mínima:

Preço:

USD40~50 Per Piece

Detalhes da embalagem:

vácuo

Tempo de entrega:

8-9 DIA DE TRABALHO

Termos de pagamento:

T / T, Paypal

Habilidade da fonte:

peça 50000 por mês

Descrição do produto

Perfil do produto

1,1 descrição geral

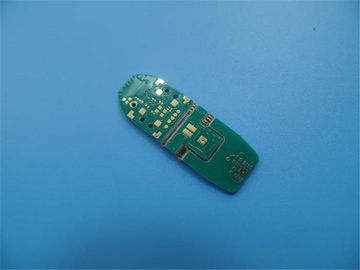

Este é um tipo de PWB rígido do cabo flexível para a aplicação de micro USB. É umas 4 camadas

placa do rígido-cabo flexível em 1.0mm grosso. A estratificação baixa é de ITEQ, ele fabricou

por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012.

1,2 características e benefícios

A. flexibilidade excelente
B. reduzindo o volume
C. perca de peso
D. consistência do conjunto
E. confiança aumentada
F. Controllability do projeto bonde do parâmetro
G. A extremidade pode ser inteira soldada
H. optionality do material
I. baixo custo
J. Continuidade do processamento
K. Nenhuma amostra da quantidade de ordem mínima do baixo custo e.
L. entrega no tempo. Nós mantemos a taxa da em-tempo-entrega mais altamente de 98%.

1,3 aplicação

Contacte a correia da impressora a jato de tinta, do instrumento de exame e de traço industrial,

Marque a placa macia da câmera do PC,

1,4 folha do parâmetro e de dados

Tamanho do PWB flexível	20,61 x 50.17mm
Número de camadas	4
Tipo da placa	PWB rígido do cabo flexível
Espessura da placa	1.0mm
Material da placa	1.0mm FR-4/Polyimide 25µm
Fornecedor do material da placa	ITEQ
Valor do Tg do material da placa	60℃

Espessura do Cu de PTH	µm ≥20
Thicknes internos do Cu de Iayer	µm 35
Espessura de superfície do Cu	µm 35

Cor de Coverlay	Máscara amarela coverlay/do verde solda
Número de Coverlay	2
Espessura de Coverlay	µm 25
Material do reforçador	não
Espessura do reforçador	N/A

Tipo de tinta do Silkscreen	IJR-4000 MW300
Fornecedor do Silkscreen	TAIYO
Cor do Silkscreen	Branco
Número de Silkscreen	1

Teste da casca de Coverlay	Não peelable
Adesão da legenda	3M 90℃ nenhuma casca após Min. 3 cronometra o teste

Revestimento de superfície	Ouro da imersão
Espessura do níquel/ouro	Au: 0.03µm (Min.); Ni 2-4µm
RoHS exigiu	Sim
Famability	94-V0

Teste de choque térmico	Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico	Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função	Teste bonde da passagem de 100%
Obra	Conformidade com classe 2 de IPC-A-600H & de IPC-6013C

Polyimide grosso flexível Multilayer PCBs do ouro 1.0mm da imersão de PCBs do Rígido-cabo flexível 94V0 0

Polyimide grosso flexível Multilayer PCBs do ouro 1.0mm da imersão de PCBs do Rígido-cabo flexível 94V0 1
