Detalhes dos produtos

Para casa > produtos >

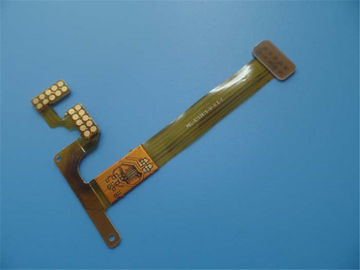

PCBs flexível Multilayer FPC da tira coverlay do diodo emissor de luz do amarelo de 4 camadas ouro flexível da imersão

produtos

PCBs flexível Multilayer FPC da tira coverlay do diodo emissor de luz do amarelo de 4 camadas ouro flexível da imersão

MOQ:	1
preço:	USD40~50
embalagem padrão:	vácuo
Período de entrega:	5-7 dias de trabalho
método de pagamento:	T / T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0419-V4.19

Número de camadas:

Material da placa:

Polyimide 25µm, ITEQ

Espessura da placa:

0.20mm

Espessura de superfície/interna do Cu da camada:

µm de /35 de 35 µm

Revestimento de superfície:

ouro da imersão

Cor de Coverlay:

Amarelo

Cor do Silkscreen:

Branco

Função:

Teste bonde da passagem de 100%

Quantidade de ordem mínima:

Preço:

USD40~50

Detalhes da embalagem:

vácuo

Tempo de entrega:

5-7 dias de trabalho

Termos de pagamento:

T / T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Perfil do produto

1,1 descrição geral

Este é um tipo de circuito impresso flexível para a aplicação da eletrônica de Digitas. É

umas 4 camadas FPC em 0.2mm grossos. A estratificação baixa é de ITEQ, ele fabricou por

Dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. FR-4 como o stiffner é aplicado no

duas extremidades.

1,2 características e benefícios

A. flexibilidade excelente
B. reduzindo o volume
C. perca de peso
D. consistência do conjunto
E. confiança aumentada
F. Controllability do projeto bonde do parâmetro
G. A extremidade pode ser inteira soldada
H. optionality do material
I. baixo custo
J. Continuidade do processamento
K. a ordem da quantidade pequena é aceitada
L. taxa elegível dos produtos de primeira produção: >95%

1,3 aplicação

Antena incorporado FPC do telefone celular, FFC para o equipamento industrial do controle,

Controlador do equipamento médico

1,4 folha do parâmetro e de dados

Tamanho do PWB flexível	60,87 x 130.42mm
Número de camadas	4
Tipo da placa	PWB flexível
Espessura da placa	0.20mm
Material da placa	Polyimide 25µm
Fornecedor do material da placa	ITEQ
Valor do Tg do material da placa	60℃

Espessura do Cu de PTH	µm ≥20
Thicknes internos do Cu de Iayer	µm 35
Espessura de superfície do Cu	µm 35

Cor de Coverlay	Amarelo
Número de Coverlay	2
Espessura de Coverlay	µm 25
Material do reforçador	FR-4
Espessura do reforçador	1.0mm

Tipo de tinta do Silkscreen	IJR-4000 MW300
Fornecedor do Silkscreen	TAIYO
Cor do Silkscreen	Branco
Número de Silkscreen	1

Teste da casca de Coverlay	Não peelable
Adesão da legenda	3M 90℃ nenhuma casca após o Min. teste de 3 vezes

Revestimento de superfície	Ouro da imersão
Espessura do níquel/ouro	Au: 0.03µm (Min.); Ni 2-4µm
RoHS exigiu	Sim
Famability	94-V0

Teste de choque térmico	Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico	Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função	Teste bonde da passagem de 100%
Obra	Conformidade com classe 2 de IPC-A-600H & de IPC-6013C

PCBs flexível Multilayer FPC da tira coverlay do diodo emissor de luz do amarelo de 4 camadas ouro flexível da imersão 0

Máquina da exposição do filme

PCBs flexível Multilayer FPC da tira coverlay do diodo emissor de luz do amarelo de 4 camadas ouro flexível da imersão 1
