Detalhes dos produtos

Para casa > produtos >

Fabricante flexível de PCBs do Polyimide de PCBs FPC do acesso do dobro do ouro da imersão com silkscreen branco

produtos

Fabricante flexível de PCBs do Polyimide de PCBs FPC do acesso do dobro do ouro da imersão com silkscreen branco

MOQ:	1
preço:	USD20~30
embalagem padrão:	vácuo
Período de entrega:	4-5 dias úteis
método de pagamento:	T / T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0420-V4.20

Número de camadas:

Material da placa:

ANIMAL DE ESTIMAÇÃO 25µm, ITEQ

Placa densamente:

0.20mm

Espessura de superfície do Cu:

µm 35

Revestimento de superfície:

ouro da imersão

Cor da máscara da solda:

Black

Cor do Silkscreen:

Branco

teste:

Expedição prévia do teste bonde de 100%

Quantidade de ordem mínima:

Preço:

USD20~30

Detalhes da embalagem:

vácuo

Tempo de entrega:

4-5 dias úteis

Termos de pagamento:

T / T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Perfil do produto

1,1 descrição geral

Este é um tipo de circuito impresso flexível para a aplicação da antena do teclado numérico. É

umas 2 camadas FPC em 0.2mm grossos. A estratificação baixa é de ITEQ, ele fabricou por

Dados fornecidos de utilização de Gerber da classe 2 do IPC 6012.

1,2 características e benefícios

A. flexibilidade excelente
B. reduzindo o volume
C. perca de peso
D. consistência do conjunto
E. confiança aumentada
F. Controllability do projeto bonde do parâmetro
G. A extremidade pode ser inteira soldada
H. optionality do material
I. baixo custo
J. Continuidade do processamento
K. Rápido e entrega do tempo ligado
L. Entrega no tempo: >98%

1,3 aplicação

Tira de uso geral da luz suave do diodo emissor de luz, placa do cabo flexível do módulo do telefone celular, industrial

controle o interphone

1,4 folha do parâmetro e de dados

Tamanho do PWB flexível	35,72 x 41.41mm
Número de camadas	2
Tipo da placa	PWB flexível
Espessura da placa	0.20mm
Material da placa	ANIMAL DE ESTIMAÇÃO 25µm
Fornecedor do material da placa	ITEQ
Valor do Tg do material da placa	60℃

Espessura do Cu de PTH	µm ≥20
Thicknes internos do Cu de Iayer	N/A
Espessura de superfície do Cu	µm 35

Cor de Coverlay	Preto
Número de Coverlay	2
Espessura de Coverlay	µm 25
Material do reforçador	NÃO
Espessura do reforçador	N/A

Tipo de tinta do Silkscreen	IJR-4000 MW300
Fornecedor do Silkscreen	TAIYO
Cor do Silkscreen	Branco
Número de Silkscreen	1

Teste da casca de Coverlay	Não peelable
Adesão da legenda	3M 90℃ nenhuma casca após Min. 3 cronometra o teste

Revestimento de superfície	Ouro da imersão
Espessura do níquel/ouro	Au: 0.03µm (Min.); Ni 2-4µm
RoHS exigiu	Sim
Famability	94-V0

Teste de choque térmico	Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico	Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função	Teste bonde da passagem de 100%
Obra	Conformidade com classe 2 de IPC-A-600H & de IPC-6013C

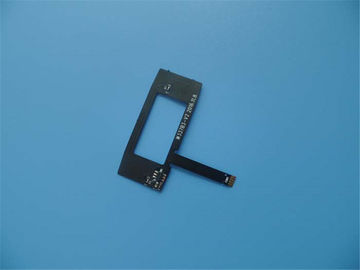

Fabricante flexível de PCBs do Polyimide de PCBs FPC do acesso do dobro do ouro da imersão com silkscreen branco 0

Fabricante flexível de PCBs do Polyimide de PCBs FPC do acesso do dobro do ouro da imersão com silkscreen branco 1
