Escolha o circuito impresso flexível tomado partido (FPC) construído no Polyimide com ouro da imersão

Único tomou partido o circuito impresso flexível (FPC) construído no Polyimide do ouro da imersão

(FPC são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

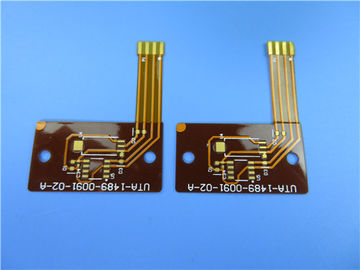

Este é um tipo de circuito impresso flexível para a aplicação de auriculares de Bluetooth. É uma única camada tomada partido FPC em 0.15mm grossos. A estratificação baixa é de Shengyi. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. O reforçador do Polyimide é aplicado na divisória de introdução.

Folha do parâmetro e de dados

Características e benefícios

1. Flexibilidade excelente

2. Reduzindo o volume

3. Perca de peso

4. Consistência do conjunto

5. Confiança aumentada

6. Controllability do projeto elétrico do parâmetro

7. A extremidade pode ser inteira soldada

8. Optionality material

9. Baixo custo

10. Nenhumas quantidade de ordem mínima e baixa amostra custada.

Aplicações

Interruptor de fita fina, placa do cabo flexível da bateria do telefone celular, placa macia do teclado numérico médico

Breve introdução de FPC

A placa de circuito impresso flexível (FPC) é referida como “a placa macia”. Na indústria, FPC é uma placa de circuito impresso feita da carcaça de isolamento flexível (filme principalmente do polyimide ou de poliéster), que tem muitas vantagens que as placas de circuito impresso rígidas não têm. Por exemplo, pode livremente ser dobrado, sem fôlego, dobrado. O volume de produtos eletrônicos pode extremamente ser reduzido usando FPC, que é apropriado para o desenvolvimento de produtos eletrônicos na direção do alto densidade, da miniaturização e da confiança alta. Consequentemente, FPC foi amplamente utilizado em aeroespacial, forças armadas, comunicação móvel, portátil, periféricos de computador, PDA, câmara digital e outros campos ou produtos.

FPC igualmente tem as vantagens da boa dissipação de calor, do solderability, da montagem fácil e do baixo custo.

A placa de circuito impresso flexível tem uma camada, duas camadas e a placa multilayer. A matéria-prima é estratificação folheada do polyimide. Este tipo do material tem a resistência térmica de calor elevado e a boa estabilidade dimensional. É o produto final com da pressão com o filme de revestimento que tem a proteção mecânica e a boa isolação elétrica. Os condutores de superfície e internos de frente e verso e da multi-camada imprimiram placas de circuito são metalizados para realizar a conexão elétrica de camadas internas e exteriores.

A função da placa de circuito flexível pode ser dividida em quatro tipos, a saber, conduza a linha, o circuito impresso, o conector e o sistema integrado multifunction, que cobrem o computador, o sistema auxiliar periférico de computador, o dispositivo elétrico do agregado familiar do consumidor e o automóvel, etc.
