Lugar de origem: | China |
Marca: | Bicheng Enterprise |
Certificação: | UL |
Número do modelo: | BIC-0257-V2.57 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | USD 2.99-6.99 PER PIECE |
Detalhes da embalagem: | vácuo |
Tempo de entrega: | 5-6 dias de trabalho |
Termos de pagamento: | T / T, Western Union |
Habilidade da fonte: | 45000 partes pelo mês |
Número de camadas: | 2 | Cola Epoxy de vidro:: | Polyimide (PI) 25um |
---|---|---|---|
Folha final: | 2 onças | Altura final do PWB:: | 0,15 milímetros ±10% |
Revestimento de superfície: | Ouro da imersão | Cor da máscara da solda:: | Amarelo |
Cor da legenda componente: | branco | Teste: | Expedição prévia do teste bonde de 100% |
Circuitos impressos flexíveis | PCBs flexível frente e verso | Ouro FPC da imersão | Polyimide PCBs

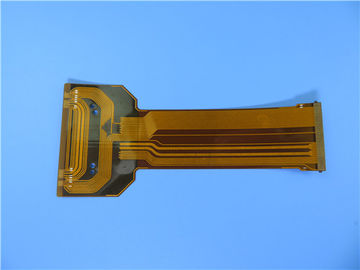

(FPC são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este é um tipo de circuito impresso flexível para a aplicação de auriculares de Bluetooth. É umas 2 camadas FPC em 0.15mm grossos. A estratificação baixa é de Shengyi, ele fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. O reforçador do Polyimide é aplicado na divisória de introdução.
Folha do parâmetro e de dados
Tamanho do PWB flexível | 41.5X 112.3mm |
Número de camadas | 2 |
Tipo da placa | PWB flexível |
Espessura da placa | 0.15mm |
Material da placa | Polyimide (PI) 25µm |
Fornecedor material da placa | ITEQ |
Valor do Tg do material da placa | 60℃ |
Espessura do Cu de PTH | µm ≥20 |
Thicknes internos do Cu de Iayer | N/A |
Espessura de superfície do Cu | 70um |
Cor de Coverlay | Amarelo |
Número de Coverlay | 2 |
Espessura de Coverlay | µm 25 |
Material do reforçador | Polyimide |
Espessura do reforçador | 0.2mm |
Tipo de tinta do Silkscreen | IJR-4000 MW300 |
Fornecedor do Silkscreen | TAIYO |
Cor do Silkscreen | Branco |
Número de Silkscreen | 1 |
Descascando o teste de Coverlay | Nenhum peelable |
Adesão da legenda | 3M 90℃ não que descasca após 3 épocas mínimas testa |
Revestimento de superfície | Ouro da imersão |
Espessura do níquel/ouro | Au: 0.03µm (mínimo); Ni 2-4µm |
RoHS exigiu | Sim |
Famability | 94-V0 |
Teste de choque térmico | Passagem, -25℃±125℃, 1000 ciclos. |
Esforço térmico | Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar. |
Função | Teste elétrico da passagem de 100% |
Obra | Conformidade com classe 2 de IPC-A-600H & de IPC-6013C |
Características e benefícios
Flexibilidade excelente
Reduzindo o volume
Perca de peso
Consistência do conjunto
Confiança aumentada
Optionality material
Baixo custo
Continuidade do processamento
Grande serviço ao cliente
Porta de DDU à expedição da porta com custos de envio competitivos.
Aplicações
Teclado numérico FPC, equipamento de áudio industrial do controle, placa macia da tevê do LCD, placa macia da câmara digital
Breve introdução de FPC
A placa de circuito impresso flexível (FPC) é referida como “a placa macia”. Na indústria, FPC é uma placa de circuito impresso feita da carcaça de isolamento flexível (filme principalmente do polyimide ou de poliéster), que tem muitas vantagens que as placas de circuito impresso rígidas não têm. Por exemplo, pode livremente ser dobrado, sem fôlego, dobrado. O volume de produtos eletrônicos pode extremamente ser reduzido usando FPC, que é apropriado para o desenvolvimento de produtos eletrônicos na direção do alto densidade, da miniaturização e da confiança alta. Consequentemente, FPC foi amplamente utilizado em aeroespacial, forças armadas, comunicação móvel, portátil, periféricos de computador, PDA, câmara digital e outros campos ou produtos.
FPC igualmente tem as vantagens da boa dissipação de calor, do solderability, da montagem fácil e do baixo custo.
A placa de circuito impresso flexível tem uma camada, duas camadas e a placa multilayer. A matéria-prima é estratificação folheada do polyimide. Este tipo do material tem a resistência térmica de calor elevado e a boa estabilidade dimensional. É o produto final com da pressão com o filme de revestimento que tem a proteção mecânica e a boa isolação elétrica. Os condutores de superfície e internos de frente e verso e da multi-camada imprimiram placas de circuito são metalizados para realizar a conexão elétrica de camadas internas e exteriores.
A função da placa de circuito flexível pode ser dividida em quatro tipos, a saber, conduza a linha, o circuito impresso, o conector e o sistema integrado multifunction, que cobrem o computador, o sistema auxiliar periférico de computador, o dispositivo elétrico do agregado familiar do consumidor e o automóvel, etc.
