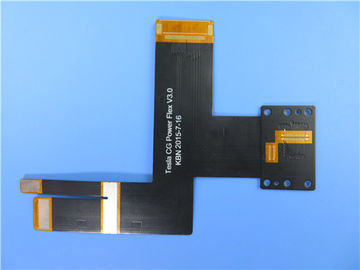

4 camadas PCBs flexível construído no Polyimide com o FR4 como o reforçador

4 camadas PCBs flexível construído no Polyimide com o FR4 como o reforçador

(FPC são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este é um tipo de circuito flexível para a aplicação do interfone. É umas 4 camadas multilayer FPC em 0.25mm grossos. A estratificação baixa está usando-se de ITEQ, ele fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Dois tipos de reforçadores são aplicados no verso e no lado superior.

Folha do parâmetro e de dados

Características e benefícios

Flexibilidade excelente

Reduzindo o volume

Perca de peso

Consistência do conjunto

Confiança aumentada

A extremidade pode ser inteira soldada

Optionality material

Baixo custo

Serviço do tempo ligado

Taxa da queixa do cliente: <1>

Aplicações

Tira de uso geral da luz suave do diodo emissor de luz, placa macia da tela capacitiva do PC da tabuleta, placa do cabo flexível da câmera do telefone celular

Breve introdução de FPC

A placa de circuito impresso flexível (FPC) é referida como “a placa macia”. Na indústria, FPC é uma placa de circuito impresso feita da carcaça de isolamento flexível (filme principalmente do polyimide ou de poliéster), que tem muitas vantagens que as placas de circuito impresso rígidas não têm. Por exemplo, pode livremente ser dobrado, sem fôlego, dobrado. O volume de produtos eletrônicos pode extremamente ser reduzido usando FPC, que é apropriado para o desenvolvimento de produtos eletrônicos na direção do alto densidade, da miniaturização e da confiança alta. Consequentemente, FPC foi amplamente utilizado em aeroespacial, forças armadas, comunicação móvel, portátil, periféricos de computador, PDA, câmara digital e outros campos ou produtos.

FPC igualmente tem as vantagens da boa dissipação de calor, do solderability, da montagem fácil e do baixo custo.

A placa de circuito impresso flexível tem uma camada, duas camadas e a placa multilayer. A matéria-prima é estratificação folheada do polyimide. Este tipo do material tem a resistência térmica de calor elevado e a boa estabilidade dimensional. É o produto final com da pressão com o filme de revestimento que tem a proteção mecânica e a boa isolação elétrica. Os condutores de superfície e internos de frente e verso e da multi-camada imprimiram placas de circuito são metalizados para realizar a conexão elétrica de camadas internas e exteriores.

A função da placa de circuito flexível pode ser dividida em quatro tipos, a saber, conduza a linha, o circuito impresso, o conector e o sistema integrado multifunction, que cobrem o computador, o sistema auxiliar periférico de computador, o dispositivo elétrico do agregado familiar do consumidor e o automóvel, etc.
