Circuito impresso flexível FPC construído no ANIMAL DE ESTIMAÇÃO transparente para o tela táctil capacitivo

produtos

Circuito impresso flexível FPC construído no ANIMAL DE ESTIMAÇÃO transparente para o tela táctil capacitivo

MOQ:	1 parte
preço:	USD2 .99-9.99 per piece
embalagem padrão:	vácuo
Período de entrega:	8-9 DIA DE TRABALHO
método de pagamento:	T / T, Paypal
Capacidade de abastecimento:	peça 50000 por mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0322-V3.22

Material da placa:

PI, ANIMAL DE ESTIMAÇÃO

Espessura da placa:

0.03mm-3.0mm

Espessura de superfície/interna do Cu da camada:

0.5oz, 1oz, 2oz

Revestimento de superfície:

Ouro da imersão

Cor de Coverlay:

Amarelo, branco, preto, verde

Cor do Silkscreen:

Amarelo, branco, preto, verde

Função:

Teste elétrico da passagem de 100%

Número de camadas:

Única camada, camada de Doulbe, Multilayer, Rígido-cabo flexível

Quantidade de ordem mínima:

1 parte

Preço:

USD2 .99-9.99 per piece

Detalhes da embalagem:

vácuo

Tempo de entrega:

8-9 DIA DE TRABALHO

Termos de pagamento:

T / T, Paypal

Habilidade da fonte:

peça 50000 por mês

Descrição do produto

Circuito impresso flexível FPC construído no ANIMAL DE ESTIMAÇÃO transparente para o tela táctil capacitivo

(Os circuitos impressos flexíveis são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Especificações

TAMANHO DO PWB	130 x 56mm=1PCS
Matéria-prima:	ANIMAL DE ESTIMAÇÃO
Número de camadas	Único PWB tomado partido
SMT	SIM
Através dos componentes do furo	não
STACKUP DA CAMADA	Cobre ------- 35um (1oz)
	Esparadrapo
	ANIMAL DE ESTIMAÇÃO
TECNOLOGIA
Traço e espaço mínimos:	10mil/10mil
Furos mínimos/máximos:	1.0mm/2.5mm
Folha final externo:	1oz
Folha final interna:	0oz
Altura final do PWB:	0.15mm ±0.05
Revestimento de superfície	OSP
Solde a máscara para aplicar-se a:	PARTE SUPERIOR
Cor da máscara da solda:	Coverlay transparente
CONTOUR/CUTTING	Perfuração
Lado da legenda componente	NÃO
Cor da legenda componente	NÃO
ATRAVÉS DE	Nenhuns chapearam através do furo (NPTH)
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

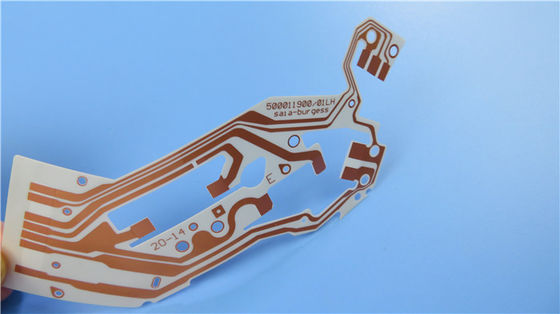

Circuito impresso flexível FPC construído no ANIMAL DE ESTIMAÇÃO transparente para o tela táctil capacitivo 0

Capacidades 2021 de FPC

Não.	Especificações	Capacidades
1	Tipo da placa	Única camada, camada de Doulbe, Multilayer, Rígido-cabo flexível
2	Matéria-prima	PI, ANIMAL DE ESTIMAÇÃO
3	Peso de cobre	0.5oz, 1oz, 2oz
4	Tamanho máximo do diodo emissor de luz	250 x 5000mm
5	Tamanho máximo geral	250 x 2000mm
6	Espessura da placa	0.03mm-3.0mm
7	Tolerância da espessura	±0.03mm
8	Furo de broca de Mininum	0.05mm
9	Furo de broca máximo	6.5mm
10	Tolerância do furo de broca	±0.025mm
11	Espessura da parede do furo	≧ 8 um
12	Trilha/Gap mínimos da única placa da camada	0.025/0.03mm
13	Trilha/Gap mínimos da dupla camada e da placa Multilayer	0.03/0.040mm
14	Gravando a tolerância	±0.02mm
15	Largura mínima da legenda de seda	≧ 0.125mm
16	Heigh mínimo da legenda de seda	≧0.75mm
17	Distância da legenda a acolchoar	≧0.15mm
18	Distância da máscara de abertura da solda da broca Coverlay a seguir	≧0.03mm
19	Distância da máscara de abertura da solda de perfurar Coverlay para seguir	≧0.03mm
20	Espessura do níquel da imersão	100-300u”
21	Espessura do ouro da imersão	1-3u”
22	Thicnkess da lata da imersão	150-400u”
23	Almofada de teste elétrica mínima	0.2mm
24	Tolerância mínima do esboço (perfurador normal do molde de aço)	±0.1mm
25	Tolerância mínima do esboço (perfurador do molde de aço da precisão)	±0.05mm
26	Raio de Mininum do ângulo chanfrado (esboço)	0.2mm
27	Material de Stiffner	PI, FR-4, 3M Adhesive, ANIMAL DE ESTIMAÇÃO, chapa de aço
28	RoHs	Sim
29	Cor da máscara da solda	Amarelo, branco, preto, verde

Circuito impresso flexível FPC construído no ANIMAL DE ESTIMAÇÃO transparente para o tela táctil capacitivo 1
