Escolha o circuito impresso flexível tomado partido (FPC) construído no Polyimide com ouro da imersão

MOQ: 1
preço: USD 2.99-9.99 PER PIECE
embalagem padrão: vácuo
Período de entrega: dez dias úteis
método de pagamento: T / T, Western Union
Capacidade de abastecimento: 45000 partes pelo mês
Informações detalhadas
Descrição do produto
Informações detalhadas
Lugar de origem
China
Marca
Bicheng Enterprise
Certificação
UL
Número do modelo
BIC-251-V2.51
Número de camadas:
PCB de face única
Cola Epoxy de vidro::
Polyimide 0.1mm, FPC
Folha final:
1.0
Altura final do PWB::
0.1mm ±0.05
Revestimento de superfície:
Níquel Electroless sobre o ouro da imersão (ENIG) (1 níquel do µ 100 do µ” sobre”)
Cor da máscara da solda::
Amarelo
Cor da legenda componente:
Branco
teste:
Expedição prévia do teste bonde de 100%
Quantidade de ordem mínima:
1
Preço:
USD 2.99-9.99 PER PIECE
Detalhes da embalagem:
vácuo
Tempo de entrega:
dez dias úteis
Termos de pagamento:
T / T, Western Union
Habilidade da fonte:
45000 partes pelo mês
Descrição do produto
Breve introdução de FPC
A placa de circuito impresso flexível (FPC) é referida como “a placa macia”. Na indústria, FPC é uma placa de circuito impresso feita da carcaça de isolamento flexível (filme principalmente do polyimide ou de poliéster), que tem muitas vantagens que as placas de circuito impresso rígidas não têm. Por exemplo, pode livremente ser dobrado, ferida, dobrada. O volume de produtos eletrônicos pode extremamente ser reduzido usando FPC, que é apropriado para o desenvolvimento de produtos eletrônicos na direção do alto densidade, da miniaturização e da confiança alta. Consequentemente, FPC foi amplamente utilizado em aeroespacial, em militar, uma comunicação móvel, portátil, periféricos de computador, PDA, câmara digital e outros campos ou produtos.

FPC igualmente tem as vantagens da boa dissipação de calor, do solderability, da montagem fácil e do baixo custo.

A placa de circuito impresso flexível tem uma camada, duas camadas e a placa multilayer. A matéria-prima é estratificação folheada do polyimide. Este tipo do material tem a resistência térmica de calor elevado e a boa estabilidade dimensional. É o produto final com da pressão com o filme do revestimento que tem a proteção mecânica e a boa isolação elétrica. Os maestros de superfície e internos de placas frente e verso e da multi-camada de circuito impresso são metalizados para realizar a conexão elétrica de camadas internas e exteriores.

A função da placa de circuito flexível pode ser dividida em quatro tipos, a saber, linha de ligação, o circuito impresso, o conector e o sistema integrado multifunction, que cobrem o sistema auxiliar do computador, de peripheral de computador, o dispositivo bonde do agregado familiar do consumidor e o automóvel, etc.

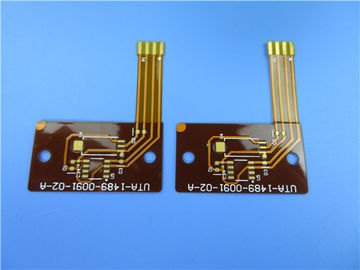

Caso de FPC: Escolha o circuito impresso flexível tomado partido (FPC) construído no Polyimide com ouro da imersão
(FPC são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral
Este é um tipo de circuito impresso flexível para a aplicação de auriculares de Bluetooth. É uma única camada tomada partido FPC em 0.15mm grossos. A estratificação baixa é de Shengyi. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. O reforçador do Polyimide é aplicado na divisória de introdução.

Folha do parâmetro e de dados
TAMANHO DO PWB 45 x 33mm=1PCS
TIPO DA PLACA
Número de camadas Escolha o PWB tomado partido
Surgir componentes da montagem SIM
Através dos componentes do furo não
STACKUP DA CAMADA cobre ------- 35um (1oz)
Polyimide 0.1mm
TECNOLOGIA
Traço e espaço mínimos: 12mil/12mil
Furos mínimos/máximos: 2.5mm
Número de furos diferentes: 1
Número de furos de broca: 2
Número de entalhes moídos: 0
Número de entalhes internos: 0
Controle da impedância NÃO
MATERIAL DA PLACA
Cola Epoxy de vidro: Polyimide 0.1mm, FPC
Folha final externo: 1oz
Folha final interna: 0oz
Altura final do PWB: 0.1mm ±0.05
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície Níquel Electroless sobre o ouro da imersão (ENIG) (1 níquel do µ 100 do µ” sobre”)
A máscara da solda aplica-se a: PARTE SUPERIOR
Cor da máscara da solda: Amarelo, Coverlay
Tipo da máscara da solda: LPSM
CONTOUR/CUTTING Corte do laser
MARCAÇÃO
Lado da legenda componente PARTE SUPERIOR
Cor da legenda componente O branco, IJR-4000 MW300, Taiyo forneceu.
Nome ou logotipo do fabricante: Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE Nenhuns chapeados através do furo (NPTH)
AVALIAÇÃO DE FLAMIBILITY Aprovação Min. do UL 94-V0.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço: 0,0059" (0.15mm)
Chapeamento da placa: 0,0030" (0.076mm)
Tolerância da broca: 0,002" (0.05mm)
TESTE Expedição prévia do teste bonde de 100%
TIPO DE ARTE FINALA A SER FORNECIDA arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO No mundo inteiro, globalmente.



Características e benefícios
Flexibilidade excelente
Reduzindo o volume
Perca de peso
Consistência do conjunto
Confiança aumentada
Controllability do projeto bonde do parâmetro
A extremidade pode ser inteira soldada
Optionality material
Baixo custo
Continuidade do processamento
Nenhuma amostra da quantidade de ordem mínima do baixo custo e.
Mais de 15 anos de experiência

Aplicação
Interruptor de fita fina, placa do cabo flexível da bateria do telefone celular, placa macia do teclado numérico médico
