Detalhes dos produtos

Para casa > produtos >

Placa de circuito flexível da única camada com reforçador do Polyimide

produtos

Placa de circuito flexível da única camada com reforçador do Polyimide

MOQ:	1
preço:	USD 2.99-9.99 PER PIECE
embalagem padrão:	vácuo
Período de entrega:	dez dias úteis
método de pagamento:	T / T, Western Union
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise

Certificação

Número do modelo

BIC-255-V2.55

Número de camadas:

Material da placa:

Polyimide (PI) 25 um

Espessura de superfície do Cu:

Espessura da placa:

0.1mm +/--10%

Revestimento de superfície:

ouro da imersão

Cor da máscara da solda::

Amarelo

Cor da legenda componente:

Branco

teste:

Expedição prévia do teste bonde de 100%

Quantidade de ordem mínima:

Preço:

USD 2.99-9.99 PER PIECE

Detalhes da embalagem:

vácuo

Tempo de entrega:

dez dias úteis

Termos de pagamento:

T / T, Western Union

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Esclarecimentos de FPC

De acordo com a combinação de folha da matéria-prima e do cobre, a placa de circuito flexível pode ser dividida em dois tipos: placa flexível com placa adesiva e flexível sem esparadrapo. O preço do PWB flexível do não-esparadrapo é muito mais alto do que aquele do PWB flexível esparadrapo, mas sua flexibilidade, ligando a força entre a folha e a carcaça de cobre e o nivelamento da solda são igualmente melhores do que aquela do PWB flexível esparadrapo. É usado assim somente nas situações da alta demanda, tais como: COF (MICROPLAQUETA NO CABO FLEXÍVEL, na placa flexível com microplaqueta desencapada, no nivelamento alto da almofada) e assim por diante. Porque seu preço é alto, a maioria do PCBs flexível usado no mercado são placa de circuito flexível ainda adesiva. Porque a placa de circuito flexível é usada principalmente na situação onde se dobrar está exigida, se o projeto ou o processo não são razoável, é fácil produzir microfissura, soldadura e outros defeitos.

Economia de usar FPC

Se o projeto de circuito é relativamente simples, o volume total é pequeno, e o espaço é apropriado, a conexão interna tradicional é muito mais barato. Os circuitos flexíveis são uma boa opção do projeto se o circuito é complexo, processa muitos sinais ou tem exigências elétricas ou mecânicas especiais. Quando o tamanho e o desempenho das aplicações excedem a capacidade de circuitos rígidos, o conjunto flexível é o mais econômico. Uma almofada 12mil com um 5mil através do furo e de um circuito flexível com linhas 3mil e afastamento pode ser fabricada em um filme fino. Consequentemente, é mais segura montar a microplaqueta diretamente no filme. Não há nenhuma chama - o retardador que poderia ser uma fonte de íon. Estes filmes podem ser protetores e solidificados em umas mais altas temperaturas para obter umas mais altas temperaturas da transição de vidro. Os materiais flexíveis são menos caros do que materiais rígidos porque estão livres dos conectores.

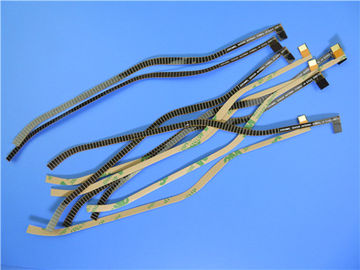

Caso de FPC: Placa de circuito flexível da única camada com reforçador do Polyimide

(FPC são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este é um tipo de circuito impresso flexível para a aplicação da antena. É uma única placa da camada em 0.15mm grossos. A estratificação baixa é de ITEQ, ele fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. 3M grava é aplicado no verso.

Folha do parâmetro e de dados

Número de camadas	1
Tipo da placa	Flexbile cirucit
Espessura da placa	0.1mm +/--10%
Material da placa	Polyimide (PI) 25um
Fornecedor do material da placa	ITEQ
Valor do Tg do material da placa	60℃

Espessura do Cu de PTH	N/A
Thicknes internos do Cu de Iayer	N/A
Espessura de superfície do Cu	35 um (1oz)

Cor de Coverlay	Amarelo
Número de Coverlay	1
Espessura de Coverlay	25 um
Reforçador	200 um
3M grava	Sim

Tipo de tinta do Silkscreen	IJR-4000 MW300
Fornecedor do Silkscreen	TAIYO
Cor do Silkscreen	Branco
Número de Silkscreen	2

Traço de Mininum (mil.)	N/A
Gap mínimo (mil.)	N/A

Revestimento de superfície	Ouro da imersão
RoHS exigiu	Sim
Famability	94-V0

Teste de choque térmico	Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico	Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função	Teste bonde da passagem de 100%
Obra	Conformidade com classe 2 de IPC-A-600H & de IPC-6013C

Características e benefícios

Flexibilidade excelente

Reduzindo o volume

Perca de peso

Consistência do conjunto

Confiança aumentada

Controllability do projeto bonde do parâmetro

A extremidade pode ser inteira soldada

Optionality material

Baixo custo

Continuidade do processamento

A ordem da quantidade pequena é aceitada

Encontrar sua placa de circuito impresso precisa da criação de protótipos do PWB de reunir a produção de volume.

Aplicação

Tela táctil/painel capacitivos, placa macia industrial do controlador de temperatura do controle, placa macia do leitor de cartão do consumidor

Sobre nós

Baseado em China, o PWB de Bicheng adere à filosofia de ajudar pequenas e médias empresas reduz seus custo e tempo passados no PWB. Nós fornecemos uma variedade de produtos do PWB para encontrar as procuras.

Nossas capacidades 2019 das placas de circuito da condução

Vias cegos, vias enterrados

PWB do cabo flexível

O cobre pesado embarca 12oz

Tg alto, material alto de CTI

Híbrido FR-4 e material de alta frequência

PWB controlado da impedância

Classe 2 do IPC, classe 3 do IPC

PWB sem chumbo (RoHS complacente)

PCBs Multilayer ao cobre 32+ mergulha placas

PWB do núcleo do metal (MCPCB)

Materiais do PWB – FR-4, Polyimide, Rogers & mais

Fabricante complacente do PWB de RoHS

PWB rígido do cabo flexível

PWB do RF/PWB da alta frequência

Através-furo, BGA, dedo do ouro, abóbada da borda

Através-em-almofada, vias enchidos

TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL certificado

Nossos serviços

Foco em protótipos, grupos pequenos, produção de volume

A rotação rápida, dobra o PWB tomado partido 24 horas disponível.

Porta ao serviço da expedição da porta

Nossos clientes são encontrados no mundo inteiro.

Austrália: Perth, Melbourne, Novo Gales do Sul, Sul da Austrália, Austrália ocidental

Áustria: Bei Wien de Breitenfurt, Graz

Bangladesh: Purana Paltan

Bélgica: Deinze, Hasselt

Bulgária: Plovdiv

Brasil: Caxias faz Sul

Canadá: Quebeque, Ontário, Vancôver

Checo: Pardubice, Horní Pocernice

França: La Garenne Cedex de Villeneuve, Montchenu

Alemanha: Estugarda, Garbsen, Hamburgo, Altemburgo, Velbert Kleinmachnow, Potsdam

Hungria: Budapest

Índia: Tamilnadu

Irlanda: Cortiça

Israel: Cidade de Nettanya, aeroporto de Ben-Gurion, Tel Aviv, Yahud, acre,

Itália: Peschiera Borromeo, Verona, Mezzocorona, Pietrasanta Lucca, Torino

Kuwait: Safat

Malta: Mosta

Malásia: Selangor

México: Leon Guanajuato

Portugal: Guimaraes

Coreia do Sul: Gyeonggi-FAÇA

Sérvia: Kragujevac

Suécia: Goteborg, Siljansns,

Tailândia: Banguecoque, Chonburi

Turquia: Ancara, Istambul, Kocaeli

Os Países Baixos: Diemen

Reino Unido: Bristol, Surrey

Ucrânia: Kiev

EUA: Connecticut, Alaska, New York City, Miami, New-jersey, Texas, Colorado, Largo, Califórnia, Candler

Vietname: Ho Chi Minh City

Zâmbia: Kitwe
