Estrutura de FPC
De acordo com o número de camadas de folha de cobre condutora, FPC pode ser dividido no único circuito da camada, circuito da dupla camada, circuito da multi-camada, dobro tomado partido e assim por diante.
estrutura da Único-camada: o circuito flexível desta estrutura é a estrutura a mais simples do PWB flexível. Geralmente a matéria-prima (carcaças dielétricas) + borracha transparente (esparadrapo) + folha do cobre é um grupo de matérias primas compradas (semi-fabrica), a película protetora e a colagem transparente é um outro tipo da matéria prima comprada. Primeiramente, a folha de cobre deve ser gravada para obter o circuito exigido, e a película protetora deve ser furada para revelar a almofada correspondente. Após a limpeza, os dois são combinados rolando. Então a parte exposta da almofada galvanizou o ouro ou a lata para proteger. Desta maneira, a placa de painel grande estará pronta. Geralmente igualmente carimbou na forma correspondente da placa de circuito pequena. Não há igualmente nenhuma película protetora diretamente na folha de cobre, mas o revestimento de solda impresso da resistência, de modo que o custo seja mais baixo, mas a força mecânica da placa de circuito tornar-se-á mais maus. A menos que a exigência da força não for alta e o preço precisar de ser o mais baixo possível, é o melhor aplicar o método da película protetora.
Estrutura de dupla camada: quando o circuito é demasiado complexo ser prendido, ou folha do cobre está precisado de proteger a terra, é necessário escolher uma dupla camada ou mesmo um multilayer. A diferença a mais típica entre uma placa multilayer e única é a adição de uma estrutura perfurada para conectar as camadas da folha de cobre. O primeiro processo de borracha transparente + folha da matéria-prima + do cobre é fazer furos. Os furos de broca na matéria-prima e no cobre foil primeiramente, limpo e chapeado então com alguma espessura do cobre. O processo subsequente da fabricação é quase o mesmo que o circuito da único-camada.
O dobro tomou partido estrutura: ambos os lados do dobro tomaram partido FPC têm almofadas, usadas principalmente para conectar outras placas de circuito. Embora e a estrutura do monolayer sejam similares, mas o processo de manufatura é muito diferente. Sua matéria prima é folha de cobre, película protetora e colagem transparente. A película protetora deve ser furada de acordo com a posição da almofada primeiramente, a seguir a folha de cobre deve ser afixada, as linhas da almofada e da trilha devem ser gravadas e então a película protetora de um outro furo furado deve ser afixada.
A folha de cobre está disponível em dois tipos diferentes de cobre: Cobre do ED e cobre do RA.
O cobre do ED é uma folha eletro-depositada do cobre de (ED) produzida da mesma forma como a folha de cobre usada para placas de circuito impresso rígidas. Isto igualmente significa que o cobre “está tratado”, isto é, tem uma superfície levemente áspera em um lado, que assegura uma adesão melhor quando a folha de cobre é ligada à matéria-prima.
O cobre do RA é uma folha de cobre rolada e recozida produzida do cobre eletrolìtica depositado do cátodo, que é derretido e molde em lingotes. Os lingotes são primeiramente laminados a alta temperatura a um determinado tamanho e são moídos em todas as superfícies. O cobre é laminado então e recozido, até a espessura desejada é obtido.
A folha de cobre está disponível em uma espessura do μm 12, 18, 35 e 70.
O disponível o mais comum para a carcaça dielétrica e o coverlay são filmes do polyimide. Este material pode igualmente ser usado como coverlay. O Polyimide é serido melhor para circuitos flexíveis devido a suas características como indicado abaixo:
A resistência de alta temperatura reserva soldar operações sem danificar os circuitos flexíveis
Propriedades elétricas muito boas
Boa resistência química
O Polyimide está disponível nas espessuras do μm 12,5, 20, 25 e 50.
As estratificações da base para placas de circuito impresso rígidas são folhas de cobre laminadas junto com as matérias-primas, o esparadrapo que vem do material do prepreg durante a laminação. O contrário a este é o circuito flexível onde a laminação da folha de cobre ao material do filme é conseguida por meio de um sistema esparadrapo. É necessário distinguir entre dois sistemas principais de esparadrapo, a saber esparadrapos termoplásticos e thermoset. A escolha é ditada em parte pelo processamento, e em parte pela aplicação do circuito flexível terminado.
Caso de FPC: PCBs flexível | PCBs fino | Polyimide PCBs | Escolha FPC tomado partido
(FPC são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral

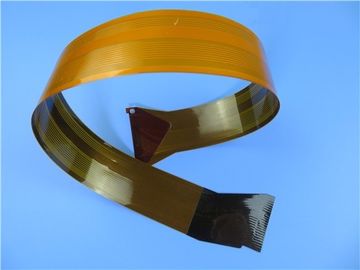

Este é um tipo de circuito impresso flexível da única camada para a aplicação do Dongle sem fio, 0.2mm grossos. A estratificação baixa é de ITEQ, ele fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. O reforçador do Polyimide é aplicado na cabeça de introdução.
Folha do parâmetro e de dados
| Tamanho do PWB flexível |
230,5 x 40.8mm |
| Número de camadas |
1 |
| Tipo da placa |
PWB flexível |
| Espessura da placa |
0.20mm |
| Material da placa |
Polyimide (PI) 25µm |
| Fornecedor do material da placa |
ITEQ |
| Valor do Tg do material da placa |
60℃ |
| |
| Espessura do Cu de PTH |
µm ≥20 |
| Thicknes internos do Cu de Iayer |
N/A |
| Espessura de superfície do Cu |
35µm (1oz) |
| |
| Cor de Coverlay |
Amarelo |
| Número de Coverlay |
1 |
| Espessura de Coverlay |
µm 25 |
| Material do reforçador |
Polyimide |
| Espessura do reforçador |
0.2mm |
| |
| Tipo de tinta do Silkscreen |
IJR-4000 MW300 |
| Fornecedor do Silkscreen |
TAIYO |
| Cor do Silkscreen |
Branco |
| Número de Silkscreen |
1 |
| |
| Teste da casca de Coverlay |
Não peelable |
| Adesão da legenda |
3M 90℃ nenhuma casca após Min. 3 cronometra o teste |
| |
| Revestimento de superfície |
Ouro da imersão |
| Espessura do níquel/ouro |
Au: 0.03µm (Min.); Ni 2-4µm |
| RoHS exigiu |
Sim |
| Famability |
94-V0 |
| |
| Teste de choque térmico |
Passagem, -25℃±125℃, 1000 ciclos. |
| Esforço térmico |
Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar. |
| Função |
Teste bonde da passagem de 100% |
| Obra |
Conformidade com classe 2 de IPC-A-600H & de IPC-6013C |
Características e benefícios
Flexibilidade excelente
Reduzindo o volume
Perca de peso
Consistência do conjunto
Confiança aumentada
Controllability do projeto bonde do parâmetro
A extremidade pode ser inteira soldada
Optionality material
Baixo custo
Continuidade do processamento
Foco no ponto baixo à produção de volume média
Mais de 15 anos de experiência
Aplicação
Antena incorporado FPC do telefone celular, teclado para chaves do telefone celular, placa macia industrial do cabo flexível do computador de controle
