O dobro tomou partido o Polyimide flexível FPC do PWB do ouro da imersão
  • Nome
  • Nome
  • Nome
  • Nome
  • Nome

O dobro tomou partido o Polyimide flexível FPC do PWB do ouro da imersão

MOQ: 1
preço: USD 2.99-9.99 PER PIECE
embalagem padrão: vácuo
Período de entrega: dez dias úteis
método de pagamento: T / T, Western Union
Capacidade de abastecimento: 45000 partes pelo mês
Informações detalhadas
Descrição do produto
Informações detalhadas
Lugar de origem
China
Marca
Bicheng Enterprise
Certificação
UL
Número do modelo
BIC-280-V2.80
Número de camadas:
2
Material da placa:
ANIMAL DE ESTIMAÇÃO 25µm
Espessura de superfície do Cu:
1.0
Espessura da placa:
0,15 milímetro +/--10%
Revestimento de superfície:
ouro da imersão
Cor da máscara da solda::
Parte superior amarela/parte inferior branca
Cor da legenda componente:
Black
teste:
Expedição prévia do teste bonde de 100%
Quantidade de ordem mínima:
1
Preço:
USD 2.99-9.99 PER PIECE
Detalhes da embalagem:
vácuo
Tempo de entrega:
dez dias úteis
Termos de pagamento:
T / T, Western Union
Habilidade da fonte:
45000 partes pelo mês
Descrição do produto
Componentes de um circuito flexível
Um circuito flexível consiste na folha de cobre, dielétrico substrate+ coverlay e esparadrapo.
A folha de cobre está disponível em dois tipos diferentes de cobre: Cobre do ED e cobre do RA.

O cobre do ED é uma folha eletro-depositada do cobre de (ED) produzida da mesma forma como a folha de cobre usada para placas de circuito impresso rígidas. Isto igualmente significa que o cobre “está tratado”, isto é, tem uma superfície levemente áspera em um lado, que assegura uma adesão melhor quando a folha de cobre é ligada à matéria-prima.
O cobre do RA é uma folha de cobre rolada e recozida produzida do cobre eletrolìtica depositado do cátodo, que é derretido e molde em lingotes. Os lingotes são primeiramente laminados a alta temperatura a um determinado tamanho e são moídos em todas as superfícies. O cobre é laminado então e recozido, até a espessura desejada é obtido.
A folha de cobre está disponível em uma espessura do μm 12, 18, 35 e 70.

O disponível o mais comum para a carcaça dielétrica e o coverlay são filmes do polyimide. Este material pode igualmente ser usado como coverlay. O Polyimide é serido melhor para circuitos flexíveis devido a suas características como indicado abaixo:
A resistência de alta temperatura reserva soldar operações sem danificar os circuitos flexíveis
Propriedades elétricas muito boas
Boa resistência química
O Polyimide está disponível nas espessuras do μm 12,5, 20, 25 e 50.

As estratificações da base para placas de circuito impresso rígidas são folhas de cobre laminadas junto com as matérias-primas, o esparadrapo que vem do material do prepreg durante a laminação. O contrário a este é o circuito flexível onde a laminação da folha de cobre ao material do filme é conseguida por meio de um sistema esparadrapo. É necessário distinguir entre dois sistemas principais de esparadrapo, a saber esparadrapos termoplásticos e thermoset. A escolha é ditada em parte pelo processamento, e em parte pela aplicação do circuito flexível terminado.

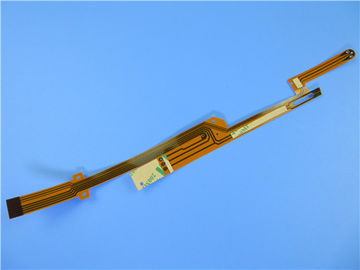

Caso de FPC: O dobro tomou partido o Polyimide flexível FPC do PWB do ouro da imersão
(Os circuitos impressos flexíveis são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)


Descrição geral
Este é um tipo de circuito impresso flexível para a aplicação da antena. É umas 2 camadas FPC em 0.15mm grossos. A estratificação baixa é de Shengyi, coverlay coverlay e amarelos brancos são aplicados separadamente no lado superior e no lado da parte inferior. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012.

Folha do parâmetro e de dados
Tamanho do PWB flexível 90,81 x 20.33mm
Número de camadas 2
Tipo da placa PWB flexível
Espessura da placa 0.15mm
Material da placa ANIMAL DE ESTIMAÇÃO 25µm
Fornecedor do material da placa Shengyi
Valor do Tg do material da placa 60℃

Espessura do Cu de PTH µm ≥20
Thicknes internos do Cu de Iayer N/A
Espessura de superfície do Cu µm 35

Cor de Coverlay Parte superior amarela/parte inferior branca
Número de Coverlay 2
Espessura de Coverlay µm 25
Material do reforçador Polyimide
Espessura do reforçador 0.2mm

Tipo de tinta do Silkscreen IJR-4000 MW300
Fornecedor do Silkscreen TAIYO
Cor do Silkscreen Preto
Número de Silkscreen 1

Teste da casca de Coverlay Não peelable
Adesão da legenda 3M 90℃ nenhuma casca após Min. 3 cronometra o teste

Revestimento de superfície Ouro da imersão
Espessura do níquel/ouro Au: 0.03µm (Min.); Ni 2-4µm
RoHS exigiu Sim
Famability 94-V0

Teste de choque térmico Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função Teste bonde da passagem de 100%
Obra Conformidade com classe 2 de IPC-A-600H & de IPC-6013C

Características e benefícios
Flexibilidade excelente
Reduzindo o volume
Perca de peso
Consistência do conjunto
Confiança aumentada
Controllability do projeto bonde do parâmetro
A extremidade pode ser inteira soldada
Optionality material
Baixo custo
Continuidade do processamento
Preço competitivo
De alta tecnologia


Aplicação
Do controle industrial incorporado da antena FPC do telefone celular equipamento audio, placa macia do teclado numérico médico



Política da qualidade
Bicheng desenvolveu a série de procedimentos e de aproximações da gestão para assegurar que PCBs é em conformidade com as exigências de clientes, inclusivas da seleção dos vendedores, da inspeção de (WIP) dos trabalhos em curso, da inspeção de entrega que parte e do serviço ao cliente etc.

Avaliação e auditoria dos fornecedores
Os fornecedores têm que ser avaliados por Bicheng. Além, Bicheng avaliará e para classificar os fornecedores cada ano para garantir os materiais fornecidos estão cumprindo as exigências de Bicheng. Além disso, Bicheng continuamente desenvolve fornecedores e supervisiona-os para melhorar sua gestão da qualidade e de ambiente que baseia nos sistemas de ISO9001 & de ISO14001.

Avaliação do contrato
Bicheng reverá e verificará as exigências de cliente certificar-se de que nós temos a capacidade de satisfazer as exigências de clientes que incluem especificações, entrega e outras procuras antes de aceitar uma ordem.

Fatura, auditoria e controle de dados da fabricação.
Quando os dados e as especificações de projeto dos clientes são fornecidos a nosso departamento do mercado, Bicheng tem que verificar todas as exigências. Então, converta os dados de projeto em dados da fabricação pelo CAM. Finalmente, uma instrução (MI) da fabricação é gerada de acordo com o processo de manufatura e as tecnologias reais para o departamento de fabricação como a base para a fabricação real. O MI deve ser revisto por coordenadores independentes e por coordenadores do QA antes da edição.

Controle material entrante da qualidade
Todos os materiais têm que ser inspecionados antes de armazenar. Nós estabelecemos uma série de procedimento e de instrução restritos da inspeção controlar os materiais entrantes. Além disso, os vários instrumentos e instrumentos de inspeção precisos garantem a capacidade de julgar o bom material ou não. Nós emitimos o material com primeiramente - em/primeiramente - para fora primeiro para fora princípio, e damos para fora o “alarme” para o material que alcançará a vida útil para se assegurar de que os materiais estejam usados acima antes da expiração.

Controle do processo de produção
A instrução direita (MI) da fabricação, a gestão detalhada do equipamento e a manutenção e a inspeção controle de processos, restrita de WIP e a monitoração assim como a instrução de funcionamento, todas as aqueles fazem o processo inteiro da fabricação controlado totalmente.

Controle e inspeção finais
Todo o PCBs tem que ser atravessado o aberto e o teste curto assim como a inspeção visual após passaram os testes físicos especificados. Nós possuímos vário incluir avançado personalizado, máquinas do equipamento de teste do teste do voo da ponta de prova para garantir que cada PWB é 100% testado.

Auditoria da entrega do produto
Nós estabelecemos um departamento dedicado de FQA para inspecionar os produtos do PWB de acordo com as especificações e as exigências do cliente provando. PCBs qualificado está indo ser embalado.

FQA igualmente tem que realizar uma auditoria de 100% dos produtos da embalagem e do transporte do armazém, incluindo o número do produto, número de cliente, quantidade do produto, enviando o endereço e assim por diante antes da expedição.

Serviço ao cliente
Nós ajustamo-nos - acima de uma equipe profissional do serviço ao cliente para comunicar-se dinamicamente com os clientes e o negócio oportuno com os feedback de clientes. Nós centramo-nos altamente sobre as necessidades dos clientes e para compreender as procuras de clientes, oportunas para ajustar a política de exigências do serviço ao cliente e do produto do PWB.
