Camada flexível Multilayer FPC do PWB 4 com o reforçador FR4

MOQ:	1
preço:	USD 2.99-9.99 PER PIECE
embalagem padrão:	vácuo
Período de entrega:	dez dias úteis
método de pagamento:	T / T, Western Union
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise

Certificação

Número do modelo

BIC-294-V2.94

Número de camadas:

Material da placa:

Polyimide 25µm

Espessura de superfície do Cu:

Espessura da placa:

0,20 milímetro +/--10%

Revestimento de superfície:

ouro da imersão

Cor da máscara da solda::

Amarelo

Cor da legenda componente:

Branco

teste:

Expedição prévia do teste bonde de 100%

Quantidade de ordem mínima:

Preço:

USD 2.99-9.99 PER PIECE

Detalhes da embalagem:

vácuo

Tempo de entrega:

dez dias úteis

Termos de pagamento:

T / T, Western Union

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Breve introdução de FPC

A placa de circuito impresso flexível (FPC) é referida como “a placa macia”. Na indústria, FPC é uma placa de circuito impresso feita da carcaça de isolamento flexível (filme principalmente do polyimide ou de poliéster), que tem muitas vantagens que as placas de circuito impresso rígidas não têm. Por exemplo, pode livremente ser dobrado, ferida, dobrada. O volume de produtos eletrônicos pode extremamente ser reduzido usando FPC, que é apropriado para o desenvolvimento de produtos eletrônicos na direção do alto densidade, da miniaturização e da confiança alta. Consequentemente, FPC foi amplamente utilizado em aeroespacial, em militar, uma comunicação móvel, portátil, periféricos de computador, PDA, câmara digital e outros campos ou produtos.

FPC igualmente tem as vantagens da boa dissipação de calor, do solderability, da montagem fácil e do baixo custo.

A placa de circuito impresso flexível tem uma camada, duas camadas e a placa multilayer. A matéria-prima é estratificação folheada do polyimide. Este tipo do material tem a resistência térmica de calor elevado e a boa estabilidade dimensional. É o produto final com da pressão com o filme do revestimento que tem a proteção mecânica e a boa isolação elétrica. Os maestros de superfície e internos de placas frente e verso e da multi-camada de circuito impresso são metalizados para realizar a conexão elétrica de camadas internas e exteriores.

A função da placa de circuito flexível pode ser dividida em quatro tipos, a saber, linha de ligação, o circuito impresso, o conector e o sistema integrado multifunction, que cobrem o sistema auxiliar do computador, de peripheral de computador, o dispositivo bonde do agregado familiar do consumidor e o automóvel, etc.

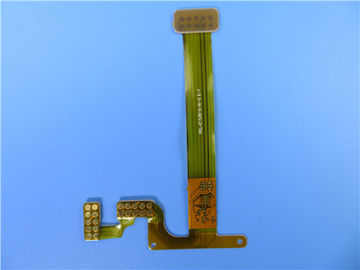

Caso de FPC: Camada flexível Multilayer FPC do PWB 4 com o reforçador FR4

(Os circuitos impressos flexíveis são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este é um tipo de circuito impresso flexível para a aplicação da eletrônica de Digitas. É umas 4 camadas FPC em 0.2mm grossos. A estratificação baixa é de ITEQ, ele fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. FR-4 como o reforçador é aplicado nas duas extremidades.

Folha do parâmetro e de dados

Tamanho do PWB flexível	60,87 x 130.42mm
Número de camadas	4
Tipo da placa	PWB flexível
Espessura da placa	0.20mm
Material da placa	Polyimide 25µm
Fornecedor do material da placa	ITEQ
Valor do Tg do material da placa	60℃

Espessura do Cu de PTH	µm ≥20
Thicknes internos do Cu de Iayer	µm 35
Espessura de superfície do Cu	µm 35

Cor de Coverlay	Amarelo
Número de Coverlay	2
Espessura de Coverlay	µm 25
Material do reforçador	FR-4
Espessura do reforçador	1.0mm

Tipo de tinta do Silkscreen	IJR-4000 MW300
Fornecedor do Silkscreen	TAIYO
Cor do Silkscreen	Branco
Número de Silkscreen	1

Teste da casca de Coverlay	Não peelable
Adesão da legenda	3M 90℃ nenhuma casca após Min. 3 cronometra o teste

Revestimento de superfície	Ouro da imersão
Espessura do níquel/ouro	Au: 0.03µm (Min.); Ni 2-4µm
RoHS exigiu	Sim
Famability	94-V0

Teste de choque térmico	Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico	Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função	Teste bonde da passagem de 100%
Obra	Conformidade com classe 2 de IPC-A-600H & de IPC-6013C

Características e benefícios

Flexibilidade excelente

Reduzindo o volume

Perca de peso

Consistência do conjunto

Confiança aumentada

Controllability do projeto bonde do parâmetro

A extremidade pode ser inteira soldada

Optionality material

Baixo custo

Continuidade do processamento

A ordem da quantidade pequena é aceitada

Taxa elegível dos produtos de primeira produção: >95%

Aplicação

Antena incorporado FPC do telefone celular, FFC para o equipamento industrial do controle, controlador do equipamento médico
