PWB flexível tomado partido da placa de FPC o único com ouro da imersão acolchoa o ouro da imersão
  • Nome
  • Nome
  • Nome
  • Nome
  • Nome
  • Nome

PWB flexível tomado partido da placa de FPC o único com ouro da imersão acolchoa o ouro da imersão

MOQ: 1
preço: USD 2.99-9.99 PER PIECE
embalagem padrão: vácuo
Período de entrega: dez dias úteis
método de pagamento: T / T, Western Union
Capacidade de abastecimento: 45000 partes pelo mês
Informações detalhadas
Descrição do produto
Informações detalhadas
Lugar de origem
China
Marca
Bicheng Enterprise
Certificação
UL
Número do modelo
BIC-299-V2.99
Número de camadas:
1
Material da placa:
Polyimide (PI) 25um
Espessura de superfície do Cu:
1.0
Espessura da placa:
0,15 milímetro +/--10%
Revestimento de superfície:
ouro da imersão
Cor da máscara da solda::
Amarelo
Cor da legenda componente:
Branco
teste:
Expedição prévia do teste bonde de 100%
Quantidade de ordem mínima:
1
Preço:
USD 2.99-9.99 PER PIECE
Detalhes da embalagem:
vácuo
Tempo de entrega:
dez dias úteis
Termos de pagamento:
T / T, Western Union
Habilidade da fonte:
45000 partes pelo mês
Descrição do produto
Esclarecimentos de FPC
De acordo com a combinação de folha da matéria-prima e do cobre, a placa de circuito flexível pode ser dividida em dois tipos: placa flexível com placa adesiva e flexível sem esparadrapo. O preço do PWB flexível do não-esparadrapo é muito mais alto do que aquele do PWB flexível esparadrapo, mas sua flexibilidade, ligando a força entre a folha e a carcaça de cobre e o nivelamento da solda são igualmente melhores do que aquela do PWB flexível esparadrapo. É usado assim somente nas situações da alta demanda, tais como: COF (MICROPLAQUETA NO CABO FLEXÍVEL, na placa flexível com microplaqueta desencapada, no nivelamento alto da almofada) e assim por diante. Porque seu preço é alto, a maioria do PCBs flexível usado no mercado são placa de circuito flexível ainda adesiva. Porque a placa de circuito flexível é usada principalmente na situação onde se dobrar está exigida, se o projeto ou o processo não são razoável, é fácil produzir microfissura, soldadura e outros defeitos.

Economia de usar FPC
Se o projeto de circuito é relativamente simples, o volume total é pequeno, e o espaço é apropriado, a conexão interna tradicional é muito mais barato. Os circuitos flexíveis são uma boa opção do projeto se o circuito é complexo, processa muitos sinais ou tem exigências elétricas ou mecânicas especiais. Quando o tamanho e o desempenho das aplicações excedem a capacidade de circuitos rígidos, o conjunto flexível é o mais econômico. Uma almofada 12mil com um 5mil através do furo e de um circuito flexível com linhas 3mil e afastamento pode ser fabricada em um filme fino. Consequentemente, é mais segura montar a microplaqueta diretamente no filme. Não há nenhuma chama - o retardador que poderia ser uma fonte de íon. Estes filmes podem ser protetores e solidificados em umas mais altas temperaturas para obter umas mais altas temperaturas da transição de vidro. Os materiais flexíveis são menos caros do que materiais rígidos porque estão livres dos conectores.

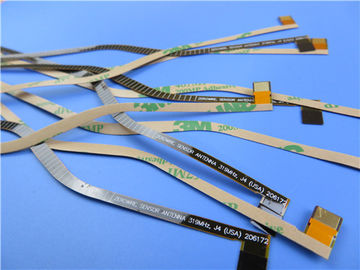

Caso de FPC: PWB flexível tomado partido da placa de FPC único com as almofadas do ouro da imersão
(Os circuitos impressos flexíveis são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral
Este é um tipo de circuito impresso flexível para a aplicação da antena. É uma única placa da camada em 0.15mm grossos. A estratificação baixa é de ITEQ, ele fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. 3M grava é aplicado no verso, Polyimide como o reforçador na cabeça.

Folha do parâmetro e de dados
Número de camadas1
Tipo da placaFlexbile cirucit
Espessura da placa0.15mm +/--10%
Material da placaPolyimide (PI) 25um
Fornecedor do material da placaITEQ
Valor do Tg do material da placa60℃

Espessura do Cu de PTHN/A
Thicknes internos do Cu de IayerN/A
Espessura de superfície do Cu35 um (1oz)

Cor de CoverlayAmarelo
Número de Coverlay2
Espessura de Coverlay25 um
ReforçadorPolyimide 0.3mm

Tipo de tinta do SilkscreenTaiyo
Fornecedor do SilkscreenTaiyo
Cor do SilkscreenBranco
Número de Silkscreen1

Traço de Mininum (mil.)20 mil.
Gap mínimo (mil.)N/A

Revestimento de superfícieOuro da imersão
RoHS exigiuSim
Famability94-V0

Teste de choque térmicoPassagem, -25℃±125℃, 1000 ciclos.
Esforço térmicoPassagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
FunçãoTeste bonde da passagem de 100%
ObraConformidade com classe 2 de IPC-A-600H & de IPC-6013C


Características e benefícios
Flexibilidade excelente
Reduzindo o volume
Perca de peso
Consistência do conjunto
Confiança aumentada
Controllability do projeto bonde do parâmetro
A extremidade pode ser inteira soldada
Optionality material
Baixo custo
Continuidade do processamento
Preço competitivo
Prazo de execução rápido: 3-5 dias



Aplicação
Interruptor de fita fina, placa do cabo flexível da bateria do telefone celular, placa macia do teclado numérico médico


Sobre nós
O PWB de Bicheng, um fornecedor original da placa de circuito impresso baseado em Shenzhen China serve clientes mundiais desde que é nascido em 2003. Em Bicheng, cada grupo de PWB atravessa o teste bonde, a inspeção de AOI, o teste de alta tensão, de controle da impedância teste, micro-seção, teste da solda-capacidade, teste de esforço térmico, teste de confiança, teste de resistência da isolação e o teste iônico etc. da contaminação. Finalmente é como um presente bonito a ser entregado a suas mãos.

Escala diferente da planta a serir para suas exigências
construção quadrada da fábrica do medidor 16000
capacidade quadrada do mês do medidor 30000
8000 tipos de PWB pelo mês
ISO9001, ISO14001, TS16949, UL certificado

Variedade de tecnologia do PWB para encontrar as procuras do mercado
Placa de HDI
Placa de cobre pesada
Placa material híbrida
Cortinas através da placa
Placa de alta frequência
Placa de núcleo do metal
Placa do ouro da imersão
Placa Multilayer
Placa da placa traseira
Placa do dedo do ouro

As vendas detalhadas prestam serviços de manutenção ao pré-venda, na venda e após a venda.
Verificação rápida de CADCAM e cotação livre do PWB
Gratuitamente panelization do PWB
Capacidade do PWB do protótipo
Capacidade da produção de volume
Amostras rápidas da rotação
Gratuitamente teste do PWB
Embalagem contínua da caixa


PWB flexível tomado partido da placa de FPC o único com ouro da imersão acolchoa o ouro da imersão 0

PWB flexível tomado partido da placa de FPC o único com ouro da imersão acolchoa o ouro da imersão 1
