PWB flexível | PWB controlado impedância do cabo flexível | PWB do cabo flexível do Polyimide

MOQ: 1
preço: USD 2.99-9.99 PER PIECE
embalagem padrão: vácuo
Período de entrega: dez dias úteis
método de pagamento: T / T, Western Union
Capacidade de abastecimento: 45000 partes pelo mês
Informações detalhadas
Descrição do produto
Informações detalhadas
Lugar de origem
China
Marca
Bicheng Enterprise
Certificação
UL
Número do modelo
BIC-300-V3.00
Número de camadas:
2
Material da placa:
Polyimide (PI)
Espessura de superfície do Cu:
1.0
Espessura da placa:
0,2 milímetro +/--10%
Revestimento de superfície:
ouro da imersão
Cor da máscara da solda::
Amarelo
Cor da legenda componente:
N / A
teste:
Expedição prévia do teste bonde de 100%
Quantidade de ordem mínima:
1
Preço:
USD 2.99-9.99 PER PIECE
Detalhes da embalagem:
vácuo
Tempo de entrega:
dez dias úteis
Termos de pagamento:
T / T, Western Union
Habilidade da fonte:
45000 partes pelo mês
Descrição do produto
Estrutura de FPC
De acordo com o número de camadas de folha de cobre condutora, FPC pode ser dividido no único circuito da camada, circuito da dupla camada, circuito da multi-camada, dobro tomado partido e assim por diante.

estrutura da Único-camada: o circuito flexível desta estrutura é a estrutura a mais simples do PWB flexível. Geralmente a matéria-prima (carcaças dielétricas) + borracha transparente (esparadrapo) + folha do cobre é um grupo de matérias primas compradas (semi-fabrica), a película protetora e a colagem transparente é um outro tipo da matéria prima comprada. Primeiramente, a folha de cobre deve ser gravada para obter o circuito exigido, e a película protetora deve ser furada para revelar a almofada correspondente. Após a limpeza, os dois são combinados rolando. Então a parte exposta da almofada galvanizou o ouro ou a lata para proteger. Desta maneira, a placa de painel grande estará pronta. Geralmente igualmente carimbou na forma correspondente da placa de circuito pequena. Não há igualmente nenhuma película protetora diretamente na folha de cobre, mas o revestimento de solda impresso da resistência, de modo que o custo seja mais baixo, mas a força mecânica da placa de circuito tornar-se-á mais maus. A menos que a exigência da força não for alta e o preço precisar de ser o mais baixo possível, é o melhor aplicar o método da película protetora.

Estrutura de dupla camada: quando o circuito é demasiado complexo ser prendido, ou folha do cobre está precisado de proteger a terra, é necessário escolher uma dupla camada ou mesmo um multilayer. A diferença a mais típica entre uma placa multilayer e única é a adição de uma estrutura perfurada para conectar as camadas da folha de cobre. O primeiro processo de borracha transparente + folha da matéria-prima + do cobre é fazer furos. Os furos de broca na matéria-prima e no cobre foil primeiramente, limpo e chapeado então com alguma espessura do cobre. O processo subsequente da fabricação é quase o mesmo que o circuito da único-camada.

O dobro tomou partido estrutura: ambos os lados do dobro tomaram partido FPC têm almofadas, usadas principalmente para conectar outras placas de circuito. Embora e a estrutura do monolayer sejam similares, mas o processo de manufatura é muito diferente. Sua matéria prima é folha de cobre, película protetora e colagem transparente. A película protetora deve ser furada de acordo com a posição da almofada primeiramente, a seguir a folha de cobre deve ser afixada, as linhas da almofada e da trilha devem ser gravadas e então a película protetora de um outro furo furado deve ser afixada.

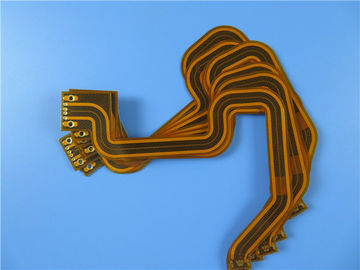

Caso de FPC: PWB flexível | PWB controlado impedância do cabo flexível | PWB do cabo flexível do Polyimide
(Os circuitos impressos flexíveis são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral
Este é um tipo de PWB flexível construído no polyimide carcaça de 76 mícrons com uma impedância de 90 ohms controlada na trilha e na diferença de 0.15mm/0.3mm para a aplicação da faixa larga sem fio. É 0,20 milímetros padrão grossos com a máscara amarela da solda (coverlay) em ambos os lados e o ouro da imersão está em almofadas. FR-4 como o reforçador está no principal e na cauda. A matéria-prima é usada de Shengyi, placa inteira que fornece 1 acima do cabo flexível pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 partes são embaladas para a expedição.

Folha do parâmetro e de dados
Tamanho do PWB: 116 x 108mm = 1 PCS
Número de camadas 2 camadas
Tipo da placa PWB de Flexbile
Espessura da placa 0.2mm +/--10%
Stackup FR-4 SUPERIOR Steffener 0.8mm
PI 0.025mm coverlay
Revestimento de cobre da parte superior 0.035mm
Carcaça 0.076mm do Polyimide
Revestimento de cobre da parte superior 0.035mm
PI 0.025mm coverlay
Fornecedor do material da placa Shengyi
Valor do Tg do material da placa 60℃

Espessura do Cu de PTH 20 um
Thicknes internos do Cu de Iayer N/A
Espessura de superfície do Cu 35 um (1oz)

Cor de Coverlay Amarelo
Número de Coverlay 2
Espessura de Coverlay 25 um
Reforçador FR-4 0.8mm

Tipo de tinta do Silkscreen N/A
Fornecedor do Silkscreen N/A
Cor do Silkscreen N/A
Número de Silkscreen N/A

Mínimo através de (milímetro) 0,3
Traço mínimo (mil.) 5,90
Gap mínimo (mil.) 11,8

Revestimento de superfície Ouro da imersão
RoHS exigiu Sim
Famability 94-V0

Teste de choque térmico Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função Teste bonde da passagem de 100%
Obra Conformidade com classe 2 de IPC-A-600H & de IPC-6013C
Tipo de arte finala a ser fornecida envie e-mail o arquivo, o Gerber RS-274-X, PCBDOC etc.
Área de serviço No mundo inteiro, globalmente.


Características e benefícios
Flexibilidade excelente;
Reduzindo o volume;
Perca de peso;
Consistência do conjunto;
Confiança aumentada;
As capacidades poderosas do PWB apoiam seus investigação e desenvolvimento, vendas e mercado;
Entrega no tempo com taxa da em-tempo-entrega mais altamente de 98%;
Team com paixão, disciplina, responsabilidade e honestidade;
Nenhuma quantidade de ordem mínima. 1 parte está disponível;

Aplicação
Cabo liso flexível, placa macia industrial do controlador de temperatura do controle, controlador do equipamento médico, placa do cabo flexível da navegação de GPS do automóvel, placa do cabo flexível do teclado numérico da tabuleta, luminoso da exposição


Por que nos escolha?
1) Centre-se sobre suas competências de núcleo: Nós soubemos profundamente que está completo da competição feroz para nossos clientes no mercado. Você pode centrar-se sobre competências importantes como a investigação e desenvolvimento, as vendas e o mercado baseados em nossos desempenho profissional e serviços especializados esse excesso de sua expectativa.

2) Tecnologia pioneiro: é racional para que um pequeno e médio cliente ansie a experiência a mais atrasada do equipamento e da fabricação para seu PCBs. Pelas parcerias
com PWB de Bicheng, você acede para alcançar sua expectativa com nossas 3 bases da fábrica com sobre 26.000 medidores quadrados.

4) Salvar o custo de produção: Os custos de gastos de fabricação são um dos pontos-chave da concorrência do produto dos nossos clientes. O PWB de Bicheng tem-se esforçado para reduzir seu custo de fabrico do equipamento introduz, treinamento do trabalhador e melhoria da tecnologia para aumentar sua rentabilidade. Os clientes são satisfeitos com nossas poupanças de despesas mas sem a perda da qualidade.

5) Evite a trabalheira: For uma matéria da virada quando problema da qualidade que discute você. O projeto de engenharia de Bicheng impede que o problema ocorra na pre-produção. Você não obterá a dor de cabeça com protótipos de Bicheng, ordens pequenas e produção de volume. Nossa taxa de queixa do cliente é menos de 1% e será satisfatória resolvido.

6) Ganhe o tempo: O mercado exige os produtos que atualizam rapidamente. O PWB de Bicheng trabalha sempre rápido e flexível para ganhar a época da produção do protótipo à produção padrão,
rotação rápida ou entregas programadas.

7) Uma equipe excelente: Bicheng é sócio de confiança com paixão, disciplina, responsabilidade e honestidade. Nós temos uma equipe de pessoas experientes das vendas e de serviços ao cliente especializados. Não mude seu fornecedor. Se a mudança é obrigação, Bicheng é direito para você.
