Olá! todos.
Hoje, nós estamos falando sobre o PWB do rígido-cabo flexível.
Um PWB do rígido-cabo flexível é uma combinação de placas rígidas e os circuitos flexíveis, a última criação flexível interconectam entre as placas rígidas a que são laminados por meio das dobras bond. Como o seguinte diagrama é o desenho do rígido-cabo flexível.
Ambas as extremidades são placa rígida, circuito flexível estão no meio.
O circuito flexível é fabricado separadamente e ligado às placas rígidas, ou simetricamente, isto é, no meio das placas rígidas, ou assimetricamente, isto é, ao lado exterior das placas rígidas a ser interconectadas.
Chapear-através dos furos são fornecidos nas seções rígidas do PWB do rígido-cabo flexível para estabelecer a conexão elétrica entre o circuito flexível e os circuitos eletrônicos das placas rígidas. Os processos são similares àqueles usados ao fabricar placas multilayer rígidas.
Em seguida vindo acima, deixe-nos olhar duas amostras do PWB.

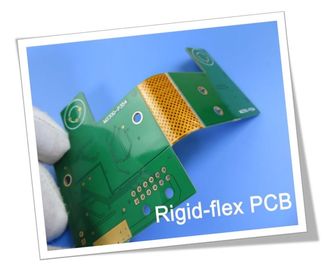

Primeiro é uma placa cabo-rígida de 4 camadas. O circuito flexível está no meio, e os dois lados são placa rígida e estrutura simétrica. A máscara da solda é verde e a superfície é tratada com o ouro.
A segunda amostra é uma placa cabo-rígida de 6 camadas. A primeira camada e a segunda camada são a placa flexível, situada na parte superior da placa cabo-rígida. A placa flexível e a placa rígida são em 1080 prepeg conectado, e a terceira camada à sexta camada são a placa rígida. O que nós usamos é FR-4 de ITEQ Empresa: IT-180A. A camada interna é 0.5OZ, a camada exterior é 1OZ, a espessura terminada inteira da placa é 1.5mm, e o revestimento de superfície é ouro da imersão.
| Capacidade do PWB (PWB do Rígido-cabo flexível) | |
| Material do PWB: | Fibra de vidro do Polyimide e da cola Epoxy |
| Designação: | PI+FR4 |
| Contagem da camada: | 4 camadas, multilayer |
| Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Espessura do PWB: | 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm |
| 1.8mm, 2.0mm | |
| Tamanho do PWB: | ≤400mm X 500mm |
| Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. |
| Revestimento de superfície: | ENIG, lata da imersão, OSP, etc…. |
As matérias primas principais são polyimide e FR-4, escalas de cobre 0.5oz da espessura a 2oz, espessura do PWB é até 2.0mm e tamanho máximo dentro de 400X 500mm.
o PWB Cabo-rígido contém a área flexível e a área rígida, que é da grande ajuda para salvar o espaço interno do produto, para reduzir o volume do produto acabado e para melhorar o desempenho do produto.
Se você tiver todas as perguntas, contacte-nos por favor.
Obrigado lendo.
