M6 placa de circuito Multilayer de pequenas perdas de alta velocidade do PWB Panasonic R-5775

MOQ:	1
preço:	USD 9.99-99.99 Per Piece
embalagem padrão:	Vácuo
Período de entrega:	7 dias de trabalho
método de pagamento:	T/T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Technologies Limited

Certificação

Número do modelo

BIC-0088-V8.8

Cola Epoxy de vidro:

R-5775G

Altura final do PWB:

0,8 milímetros ±0.1mm

Folha final externo:

1.0oz

Revestimento de superfície:

Ouro da imersão

Cor da máscara da solda:

Preto

Cor da legenda componente:

Branco

Número de camadas:

Teste:

Expedição prévia do teste elétrico de 100%

Quantidade de ordem mínima:

Preço:

USD 9.99-99.99 Per Piece

Detalhes da embalagem:

Vácuo

Tempo de entrega:

7 dias de trabalho

Termos de pagamento:

T/T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

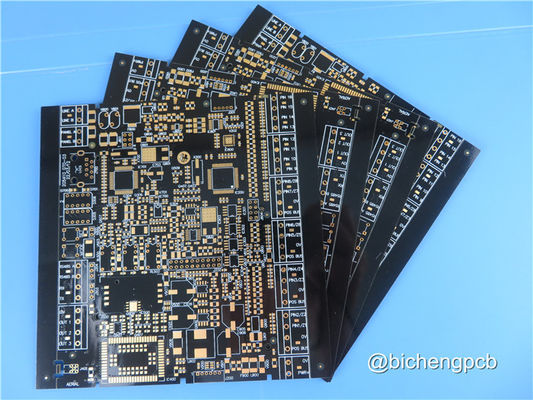

M6 placa de circuito Multilayer de pequenas perdas de alta velocidade do PWB Panasonic R-5775

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Breve introdução

Este tipo de placa de circuito de 4 camadas é construído no material de pequenas perdas de alta velocidade de Panasonic Megtron6 (M6) R-5775G. Camada exterior com o peso do cobre 1oz e a máscara preta da solda impressos no lado superior e inferior. As almofadas são chapeadas com o níquel e o ouro electroless da imersão (ENIG). Cada 50 placas são vácuo embaladas para a expedição.

Especificações do PWB

TAMANHO DO PWB	95 x 96mm=1up
TIPO DA PLACA	PWB Multilayer
Número de camadas	4 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	SIM
STACKUP DA CAMADA	cobre ------- 0,5 onças) +plate camada SUPERIOR de 17um (
	Prepreg
	cobre ------- 18um (0,5 onças)
	R-5775G 0.25mm
	cobre ------- 18um (0,5 onças)
	Prepreg
	cobre ------- camada do BOT de 17um (0,5 onças) +plate
TECNOLOGIA
Traço e espaço mínimos:	mil. 4 mil./4
Furos mínimos/máximos:	0,3 milímetros/6,0 milímetros
Número de furos diferentes:	2
Número de furos de broca:	6
Número de entalhes moídos:	1
Número de entalhes internos:	não
Controle da impedância:	não
Número de dedo do ouro:	0
MATERIAL DA PLACA
Cola Epoxy de vidro:	R-5775G
Folha final externo:	1,0 onças
Folha final interna:	0,5 onças
Altura final do PWB:	0,8 milímetros ±0.1
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Ouro da imersão, 22%
Solde a máscara para aplicar-se a:	Camada superior e camada inferior
Cor da máscara da solda:	Preto
Tipo da máscara da solda:	Kuangshun
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	Camada superior
Cor da legenda componente	Branco
Fabricante Name ou logotipo:	N/A
ATRAVÉS DE	Chapeado através do furo (PTH), tamanho mínimo 0.3mm.
AVALIAÇÃO DE FLAMIBILITY	94V-0
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância da broca:	0,002"
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

M6 placa de circuito Multilayer de pequenas perdas de alta velocidade do PWB Panasonic R-5775 0

Processo de manufatura de PWB da Multi-camada PTH (através do enchido)

(1). Corte do material

(2). Filme seco da camada interna

(3). Gravura a água-forte interna da camada

(4). AOI 1

(5). Oxidação preta

(6). Quadro de trituração do esboço

(7). Perfuração interna da camada

(8). PTH 1

(9). Filme seco da camada interna

(10). Chapeamento 1 do teste padrão

(11). Através do enchido

(12). Perfuração exterior da camada

(13). PTH 2

(14). Chapeamento 2 do teste padrão

(15). Filme seco da camada exterior

(16). galvanoplastia da Cobre-lata

(17). Descascamento e gravar

(18). AOI 2

(19). Máscara da solda

(20). Impressão do Silkscreen

(21). Revestimento de superfície

(22). Testes elétricos

(23). Contorno de Prolie

(24). FQC

(25). Empacotamento

(26). Entrega

M6 placa de circuito Multilayer de pequenas perdas de alta velocidade do PWB Panasonic R-5775 1

Aplicações principais:

Antena (radar automotivo, estação base da onda de milímetro)

Equipamento da infraestrutura da TIC

Instrumento de medição

Computador super

M6 placa de circuito Multilayer de pequenas perdas de alta velocidade do PWB Panasonic R-5775 2

CAPACIDADE

2500-3000 tipos cada mês.

ÁREA DE SERVIÇO

Asiático de America do Norte, de Oceania, de 3Sudeste Asiático, de Europa Oriental, de África, de América Latina, ocidental & de TB0 0N Europa do Sul, de Europa do Norte, central & sul, Médio Oriente.
