TP PCB de alta frequência
Laminado revestido de cobre dieléctrico composto por microondas - TP
Introdução
O material TP é um material termoplástico de alta frequência único na indústria. A camada dielétrica dos laminados do tipo TP consiste em cerâmica e resina de óxido de polifenileno (PPO),com um diâmetro superior a 50 mm,A constante dielétrica pode ser ajustada com precisão ajustando a relação entre cerâmica e resina PPO.e tem excelente desempenho dielétrico e alta confiabilidadeTP refere-se ao material de superfície lisa sem revestimento de cobre, TP-1 refere-se ao material com revestimento de cobre de um lado e TP-2 refere-se ao material com revestimento de cobre de ambos os lados.
Características
1A constante dielétrica pode ser selecionada arbitrariamente na faixa de 3 a 25 de acordo com os requisitos do circuito e é estável.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2A perda dielétrica é baixa e a perda aumenta com o aumento da frequência, mas a mudança não é significativa dentro de 10 GHz.
Ficha de dados
Parâmetro técnico do produto | Modelos de produtos e folha de dados | |||||||||||||||
Características do produto | Condições de ensaio | Unidade | TP TP-1 TP-2 | |||||||||||||
Constante dielétrica | Quando a constante dielétrica for ≤ 11, a condição de ensaio é de 10 GHz. Quando a constante dielétrica for > 11, a condição de ensaio é de 5 GHz. |
/ | 3.0±0.06 | 4.4±0.09 | 6.0±0.12 | |||||||||||
6.15±0.12 | 9.2±0.18 | 90,6 ± 0.19 | ||||||||||||||
10.2±0.2 | 11.0±0.022 | 16.0±0.4 | ||||||||||||||
20.0±0.8 | 22.0±0.88 | 25.0±1.0 | ||||||||||||||
A constante dielétrica pode ser personalizada na faixa de 3,0 a 25. | ||||||||||||||||
Tolerância constante dielétrica | Constante dielétrica3.0- Não.11.0 | / | ± 2% | |||||||||||||
Constante dielétrica11.1- Não.16.0 | / | ± 2,5% | ||||||||||||||
Constante dielétrica16.1- Não.25.0 | / | ± 4% | ||||||||||||||
Tangente de perdas | Perda Tangent 3.0995 | 10 GHz | / | 0.0010 | ||||||||||||
Perda Tangent 9.6 ¢ 11.0 | 10 GHz | / | 0.0012 | |||||||||||||
Loss Tange11.1 ¢16.0 | 5 GHz | / | 0.0015 | |||||||||||||
Loss Tange16.1 ¢ 25.0 | 5 GHz | / | 0.0020- Não.0.0025 | |||||||||||||
Coeficiente de temperatura constante dielétrica | Constante dielétrica3.0- Não.9.5 | -55 oC a 150 oC | PPM/°C | - 50 | ||||||||||||
Constantes dielétricosn-t 9.6 ¢16.0 | -55 oC a 150 oC | PPM/°C | - 40 | |||||||||||||
Constância dielétricat 16.1 ¢ 25.0 | -55 oC a 150 oC | PPM/°C | - 55 | |||||||||||||
Resistência ao descascamento | 1 OZ Estado normal | N/mm | > 06 | |||||||||||||
1 oz após ensaio de umidade AC | N/mm | > 04 | ||||||||||||||
Resistividade de volume | Estado normal a 500 V | MΩ.cm | > 1 × 109 | |||||||||||||
Resistividade de superfície | Estado normal a 500 V | MΩ | > 1×107 | |||||||||||||
Coeficiente de expansão térmica (XY Z) |
Constância dielétricat 3.00 ¢4.40 | -55 oC a 150 oC | PPM/°C | 60,60,70 | ||||||||||||
Constância dielétricat 4.60 ¢6.15 | -55 oC a 150 oC | PPM/°C | 50,50,60 | |||||||||||||
Constância dielétricat 6.16 ¢ 11.0 | -55 oC a 150 oC | PPM/°C | 40,40,55 | |||||||||||||
Constância dielétricat 11.1 ¢16.0 | -55 oC a 150 oC | PPM/°C | 40,40,50 | |||||||||||||
Constância dielétricat 16.1 ¢ 25.0 | -55 oC a 150 oC | PPM/°C | 35,35,40 | |||||||||||||
Absorção de água | 20 ± 2°C, 24 horas | % | ≤ 0.01 | |||||||||||||
Temperatura de funcionamento a longo prazo | Câmara de baixa e alta temperatura | °C | -100°C a 150°C | |||||||||||||
Composição do material | Éter de polifenileno, cerâmica, emparelhado com folha de cobre ED. | |||||||||||||||
Os dados de densidade e condutividade térmica para materiais com diferentes constantes dielétricas são os seguintes: | ||||||||||||||||
Características do produto | Unidade | Constante dielétrica | ||||||||||||||
3.0 | 4.4 | 6.0 | 6.15 | 9.6 | 10.2 | 11.0 | 16.0 | 20.0 | 22.0 | 25.0 | ||||||
Densidade | g/cm3 | 1.69 | 1.89 | 2.1 | 2.12 | 2.26 | 2.33 | 2.40 | 2.76 | 2.73 | 2.77 | 2.94 | ||||
Conductividade térmica | W/(M.K) | 0.40 | 0.44 | 0.55 | 0.55 | 0.65 | 0.67 | 0.70 | 0.80 | 0.85 | 0.90 | 1.0 |
A nossa capacidade de PCB (série TP)
Capacidade de PCB (série TP) | |||
Material de PCB: | Eter de polifenileno, cerâmica | ||
Designação (série TP) | Designação | DK | DF |
TP300 | 3.0±0.06 | 0.0010 | |
TP440 | 4.4±0.09 | 0.0010 | |
TP600 | 6.0±0.12 | 0.0010 | |
TP615 | 6.15±0.12 | 0.0010 | |
TP920 | 9.2±0.18 | 0.0010 | |
TP960 | 90,6 ± 0.2 | 0.0011 | |
TP1020 | 10.2±0.2 | 0.0011 | |
TP1100 | 11.0±0.22 | 0.0011 | |
TP1600 | 16.0±0.32 | 0.0015 | |
TP2000 | 20.0±0.4 | 0.0020 | |
TP2200 | 22.0±0.44 | 0.0022 | |
TP2500 | 25.0±0.5 | 0.0025 | |
Número de camadas: | PCB de lado único e de lado duplo | ||
Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) | ||
Espessura dielétrica (espessura dielétrica ou espessura global) | 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 7.0mm, 8.0mm, 10.0mm, 12.0mm | ||
Tamanho do PCB: | ≤ 150 mm x 220 mm | ||
Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. | ||
Revestimento da superfície: | cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, ENEPIG, etc. |
Um PCB TP e aplicações

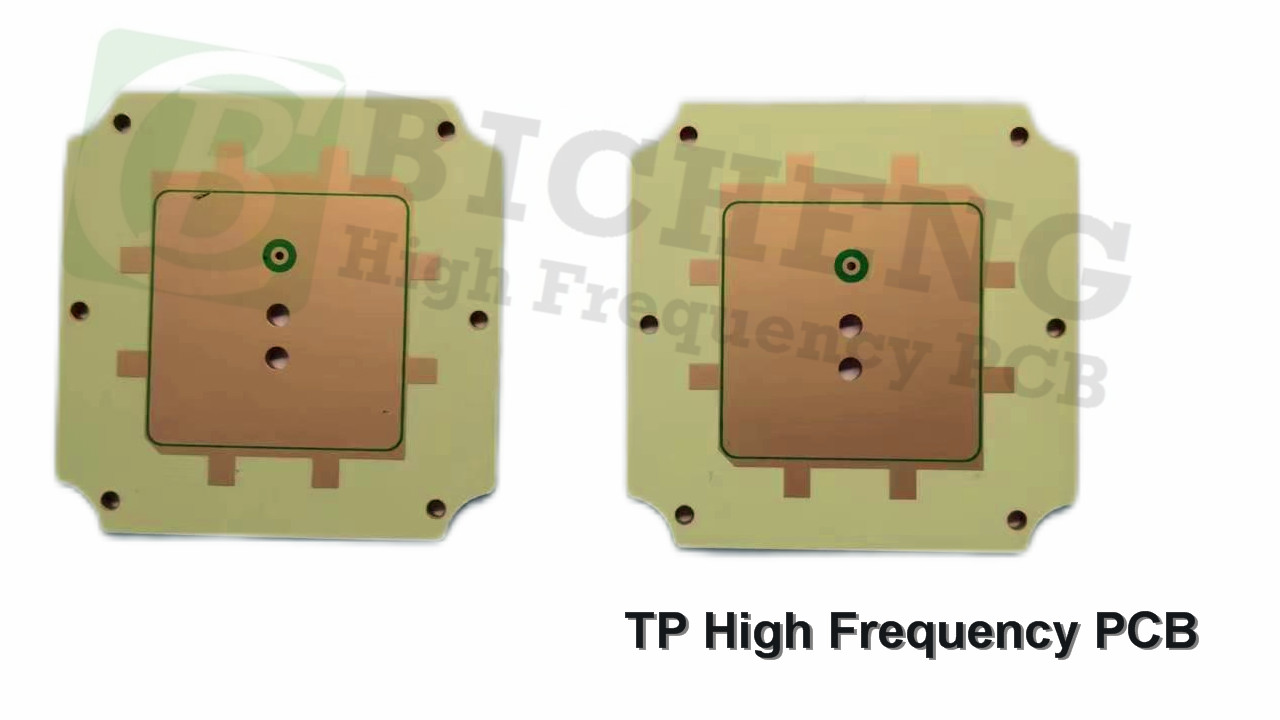

Na tela, você pode ver um PCB de alta frequência TP de 1,5 mm com revestimento OSP (preservante de solderabilidade orgânica).sistemas de mísseis, fusíveis e antenas miniaturizadas.
Atenção final
O material não é adequado para testes de choque térmico a 260 °C e não pode ser soldado em onda.A solda por refluxo geralmente não é recomendadaSe for efectuada a solda por refluxo, a temperatura máxima de fixação não deve exceder 200°C, devendo ser plenamente tidas em conta a viabilidade e a estabilidade.
