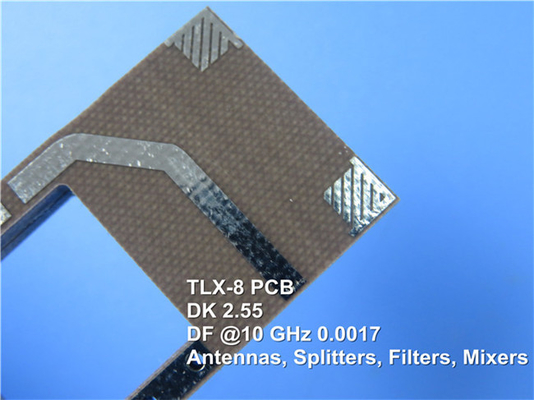

Introdução do TLX-8: um material de PCB de alto desempenho para eletrônicos avançados

Introdução do TLX-8: um material de PCB de alto desempenho para eletrônicos avançados

MOQ: 1 parte
preço: USD2 .99-7.99 per piece
embalagem padrão: Vácuo
Período de entrega: 8-9 DIA DE TRABALHO
método de pagamento: T/T, Paypal
Capacidade de abastecimento: 50000 partes pelo mês
Informações detalhadas
Lugar de origem
China
Marca
Bicheng Enterprise Limited
Certificação
UL
Número do modelo
BIC-0303-V3.03
Material da placa:
Polyimida 12,5 μm + endurecedor de polyimida de 0,2 mm
Espessura da placa:
0,15 milímetros
Espessura de superfície/interna do Cu da camada:
35 µm
Revestimento de superfície:
ouro da imersão
Cor de Coverlay:
Amarelo
Cor da serigrafia:
Branco
Função:
100% aprovado no teste elétrico
Número de camadas:
2
Quantidade de ordem mínima:
1 parte
Preço:
USD2 .99-7.99 per piece
Detalhes da embalagem:
Vácuo
Tempo de entrega:
8-9 DIA DE TRABALHO
Termos de pagamento:
T/T, Paypal
Habilidade da fonte:
50000 partes pelo mês
Descrição do produto

Introdução:
Bem-vindos à próxima geração de materiais de PCB de alto desempenho. uma solução revolucionária projetada para revolucionar o mundo da eletrónica avançada.Com as suas propriedades excepcionais e fiabilidade inabalável, TLX-8 estabelece novos padrões na indústria, capacitando aplicações eletrónicas de ponta.



Desvendando uma proeza dielétrica incomparável:
O TLX-8 emerge como o campeão indiscutível de materiais dielétricos, oferecendo uma DK (constante dielétrica) incomparável de 2,55 a 10 GHz.Este atributo notável garante uma transmissão rápida e eficiente do sinalÉ igualmente impressionante o seu medíocre Df (factor de dissipação) de 0,0012 a 1,9 GHz e 0,0017 a 10 GHz, minimizando a perda de sinal e elevando o desempenho elétrico a alturas sem precedentes.



Fortaleza mecânica inabalável:
Prepare-se para se surpreender com a força resoluta do TLX-8.6 MPa) na direcção da máquina (MD) e 20A resistência à tração é de 35,600 psi (aproximadamente 245,3 MPa) no MD e 27,500 psi (aproximadamente 189,5 MPa) no MD.6 MPa) no CD.



Resiliência intransigente:
O TLX-8 se deleita em sua capacidade de resistir e resistir. Exibindo um alongamento na quebra de 3,94% nas direções MD e CD, ele se recusa a ceder sob pressão.Encapsula esta tenacidade é o seu módulo de Young, um notável 980 kpsi (aproximadamente 6.758 MPa) no MD e 1.200 kpsi (aproximadamente 8.274 MPa) no CD, realmente personificando a estabilidade e resistência inflexível.



Brilho térmico e elétrico:
Observe a maestria térmica do TLX-8, pois dissipa o calor com uma finura incomparável, com uma condutividade térmica de apenas 0,19 W/M*K.uma consideração vital em aplicações de alta potência. Testemunha a estabilidade dimensional inabalável do TLX-8, quase não treme sob diferentes condições de tensão térmica, com flutuações mínimas em mils/ polegada (mm/M) tanto no MD como no CD.



Confiabilidade e segurança:
O TLX-8 destaca-se no domínio da fiabilidade, com uma resistência de ruptura dielétrica superior a 45 kV. Esta barreira impenetrável protege contra a ruptura elétrica,reforçar a longevidade dos dispositivos eletrónicosAlém disso, com uma taxa de absorção de umidade de apenas 0,02%, o TLX-8 permanece imune a condições ambientais que possam comprometer o desempenho.



Incentivar a inovação, assegurar a segurança:
A classificação de inflamabilidade UL-94 do TLX-8 de V-0 sublinha o seu compromisso com padrões de segurança inabaláveis.Incentivar a inovação mantendo as considerações ambientais na vanguarda.



Conclusão:
O TLX-8 representa uma mudança de paradigma nos materiais de PCB, inaugurando uma nova era de excelência em eletrónica avançada.condutividade térmica excepcionalCom o TLX-8, engenheiros e designers podem ampliar os limites do que é possível.Forjar um futuro onde possibilidades inimagináveis se tornem realidade.



Imóveis Método de ensaio Unidade Valor TLX-8 Unidade Valor
DK @10 GHz IPC-650 2.5.5.3   2.55   2.55
Df @1,9 GHz IPC-650 2.5.5.5.1   0.0012   0.0012
Df @10 GHz IPC-650 2.5.5.5.1   0.0017   0.0017
Descomposição dielétrica IPC-650 2.5.6 kV > 45 kV > 45
Absorção de umidade IPC-650 2.6.2.1 % 0.02 % 0.02
Força flexo (MD) ASTM D 709 psi 28,900 N/mm2
Força flexural (CD) ASTM D 709 psi 20,600 N/mm2
Resistência à tração (MD) ASTM D 902 psi 35,600 N/mm2
Resistência à tração (CD) ASTM D 902 psi 27,500 N/mm2
Prolongamento na ruptura (MD) ASTM D 902 % 3.94 % 3.94
Prolongamento na ruptura (CD) ASTM D 902 % 3.92 % 3.92
Modulo de Young (MD) ASTM D 902 KPSI 980 N/mm2
Young's Modulus (CD) ASTM D 902 KPSI 1,200 N/mm2
Modulo de Young (MD) ASTM D 3039 KPSI 1,630 N/mm2
Relação de Poisson ASTM D 3039   0.135 N/mm
Resistência à descascagem ((1 oz.ed) IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.) Libras/ polegada linear 15 N/mm
Resistência à descascagem ((1 oz.RTF) IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.) Libras/ polegada linear 17 N/mm
Força de descascagem ((1⁄2 oz.ed) IPC-650 2.4.8.3 ((Temperatura elevada.) Libras/ polegada linear 14 N/mm
Força de descascagem ((1⁄2 oz.ed) IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.) Libras/ polegada linear 11 N/mm
Força de descascagem ((1 oz. laminados) IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.) Libras/ polegada linear 13 N/mm 2.1
Estabilidade dimensional (MD) IPC-650 2.4.39 segundos.5.5 ((Depois de assar.) mils/in. 0.06 mm/M
Estabilidade dimensional (CD) IPC-650 2.4.39 segundos.5.4 ((Depois de assar.) mils/in. 0.08 mm/M
Estabilidade dimensional (MD) IPC-650 2.4.39 segundos.5.5 ((Estresse térmico.) mils/in. 0.09 mm/M
Estabilidade dimensional (CD) IPC-650 2.4.39 segundos.5.5 ((Estresse térmico.) mils/in. 0.1 mm/M
Resistividade de superfície IPC-650 2.5.17.1 Seg.5.2.1 ((Temperatura elevada.) - O quê? 6.605 x 108 - O quê? 6.605 x 108
Resistividade de superfície IPC-650 2.5.17.1 Seg.5.2.1 ((Condição de umidade) - O quê? 3.550 x 106 - O quê? 3.550 x 106
Resistividade de volume IPC-650 2.5.17.1 Seg.5.2.1 ((Temperatura elevada.) Mohm/cm 1.110 x 1010 Mohm/cm 1.110 x 1010
Resistividade de volume IPC-650 2.5.17.1 Seg.5.2.1 ((Condição de umidade) Mohm/cm 1.046 x 1010 Mohm/cm 1.046 x 1010
Conductividade térmica A norma ASTM F433/ASTM 1530-06 W/M*K 0.19 W/M*K 0.19
CTE ((Eixo X)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 21 ppm/°C 21
CTE ((Eixo Y)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 23 ppm/°C 23
CTE ((Eixo Z)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 215 ppm/°C 215
Densidade ((Gravidade específica) ASTM D 792 g/cm3 2.25 g/cm3 2.25
Td(2% de perda de peso) IPC-650 2.4.24.6 ((TGA) °C 535 °C
Td(perda de peso de 5%) IPC-650 2.4.24.6 ((TGA) °C 553 °C
Classificação de inflamabilidade UL-94   V-0   V-0
