Polyimida sem adesivos FLexible PCB 0,13 mm laminado revestido de cobre de lado único

O SF201 é um laminado revestido de cobre flexível, sem adesivos, desenvolvido pela Rogers Corporation.SF201 apresenta excelentes propriedades eléctricas e mecânicasTem uma constante dielétrica de 3,51 a 10 GHz e 23°C, com um fator de dissipação muito baixo de 0.0059.

Alguns dos principais benefícios do SF201 incluem sua alta resistência à descascagem de 1,27 N/mm, taxa de absorção de água de apenas 1,4%, e resistência química de mais de 90%.Também oferece mais de 5000 ciclos de resistência de dobragem para flexibilidade confiável. SF201 é livre de halogênio e atinge uma classificação de chama UL94 V-0. É compatível com a diretiva RoHS e livre de substâncias nocivas.

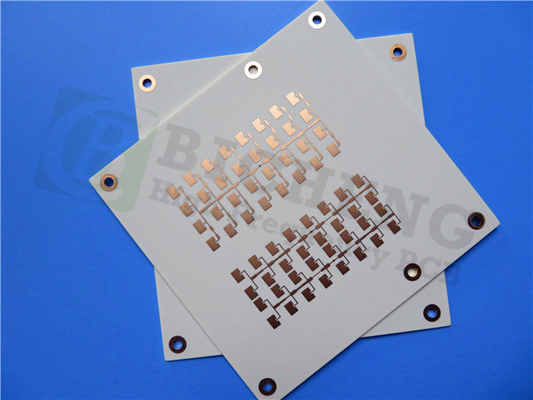

Um empilhamento típico de FPC usando SF201 seria um projeto de uma camada com 35 μm de cobre ligado a um núcleo de poliimida de 0,025 mm de espessura.Exemplo de detalhes de construção para uma placa de 200x150 mm inclui 4/4 mil traço/espaçamentoA prova elétrica é realizada antes do envio.

Como pode ser visto a partir das estatísticas da amostra, este projeto FPC de 17 componentes contém 23 pads totais em 1 rede.Máquinas fotográficasO trabalho artístico é fornecido de acordo com os padrões IPC.

Em resumo, o SF201 é um substrato flexível de poliimida de alto desempenho que permite projetos de circuitos confiáveis, de alta densidade e flexíveis em várias indústrias.
